振动台（2吨） 发布时间：2026-10-20

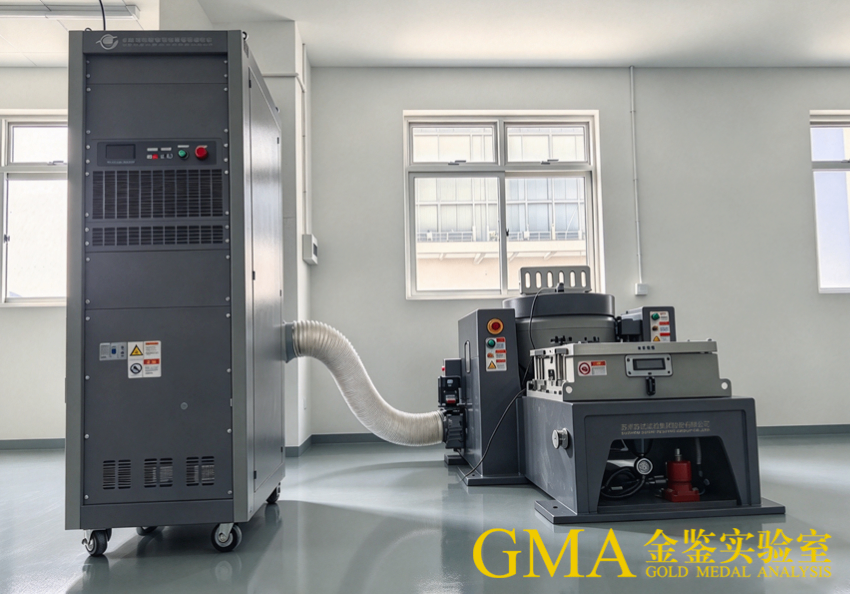

一、设备概述
设备名称：电动振动试验系统
品牌型号：DC-2200-26
金鉴实验室配置的DC-2200-26电动振动试验系统，属于大功率电磁式振动台，纳入金鉴实验室CNAS/CMA质量管理体系。该设备用于电子电器、照明产品、PCB/PCBA、元器件、结构件的振动环境可靠性试验，可开展正弦振动、随机振动、冲击振动、共振搜寻与驻留试验，模拟产品在运输、装车、服役过程中受到的力学振动应力，用来验证产品结构、焊点、连接器、器件封装抗振动疲劳能力，复现振动诱发的结构开裂、虚焊、引线断裂、接触不良等失效。
二、设备测试原理
电动振动台基于通电导体在磁场中受电磁力（安培力）原理工作。
1. 功率放大器将振动控制器输出的电信号放大，输送至动圈绕组；动圈处于恒定强磁场的磁隙中，通入交变电流后，动圈受到交变电磁力，带动台面及上面的样品产生往复机械振动。
2. 台面安装加速度传感器，实时采集台面实际振动加速度信号，反馈至振动控制器，形成闭环反馈控制，实时修正驱动输出，保证样品位置的振动参数（加速度、位移、频率）精准跟随设定剖面。
3. 控制器可输出正弦、宽带随机、冲击、谐振搜寻等不同激励波形，实现不同类型力学应力加载。
三、设备核心技术参数
- 型号：DC-2200-26
- 生产厂家：苏州苏试试验集团股份有限公司
- 额定激振力：21.56 kN
- 额定位移：51 mm（峰峰值 p-p）
- 额定加速度：980 m/s²
- 最大负载：300 kg
- 工作频率范围：2 Hz ~ 3000 Hz
- 制造日期：2018.03
配套系统：振动控制仪、功率放大器、水平滑台（可选扩展）、加速度传感器、样品工装夹具。支持垂直振动，可扩展水平振动试验
四、可执行测试标准清单
国标/通用环境试验标准
1. GB/T 2423.10 环境试验 试验Fc：振动（正弦）
2. GB/T 2423.11 环境试验 试验Fd：宽频带随机振动
3. GB/T 2423.5 环境试验 试验Ea：冲击
4. GB/T 2423.22 温度循环（可与振动组合，开展温振复合试验）
行业产品标准
1. IEC 60068-2-6：环境试验 振动（正弦）
2. IEC 60068-2-64：环境试验 随机振动
3. IEC 60068-2-27：环境试验 冲击试验
4. JEDEC JESD22-A103：器件机械冲击与振动可靠性
5. IPC-9701：PCB互连疲劳（振动条件下焊点可靠性测试，可搭配导通电阻监测）
6. GB 7000系列：照明灯具振动可靠性试验（适配LED工程灯具、驱动电源）
7. GB/T 13043：电子设备运输振动试验
五、金鉴实验室可承接测试业务范围
5.1 正弦振动试验
扫频振动、定频共振驻留试验。查找产品共振频率；验证产品在固定频率振动下结构、焊点、连接器耐受能力，评估共振放大带来的疲劳损坏。适用灯具、电源、PCBA、元器件。
5.2 随机振动试验
模拟公路运输、车载、轨道交通、户外装备服役的宽带随机振动应力，考核产品抗随机疲劳能力，是车载、工程照明、通信硬件最常用的可靠性项目。
5.3 机械冲击试验
半正弦波、后峰锯齿波冲击，模拟跌落、撞击等瞬时力学冲击，评估结构抗冲击强度，检查器件引脚、焊点、外壳是否开裂、脱焊。
5.4 共振搜寻与耐久驻留
快速扫频找到样品共振点，在共振频率长时间驻留，快速激发薄弱点失效，用于结构薄弱点排查、失效复现。
六、样品与前置条件（客户须知）
1. 样品需要设计合适工装夹具，牢固固定在振动台台面；夹具设计需要保证夹具固有频率避开试验频段，避免夹具共振干扰测试。
2. 样品重量+工装总质量不得超过300kg最大负载限制。
3. 试验前提供产品规格书或试验大纲（振动频率范围、加速度、位移、试验时长、振动方向）；无大纲可依据对应标准制定试验方案。
七、测试交付物
1. 测试方案：振动剖面、夹具方案、测点布置、判定准则，注明执行标准条款。
2. 原始测试记录：振动控制曲线、频谱图、加速度时域数据。
3. 试验前后样品照片、试验视频（可选）。
八、金鉴实验室业务边界说明
1. 本设备为电动振动试验台，仅提供力学振动/冲击应力加载；如需温度、湿度环境，需要配套温湿度试验箱。
2. 样品工装夹具设计、加工单独评估费用与周期。
