荧光金相显微镜 发布时间：2026-09-20
一、设备详细规格

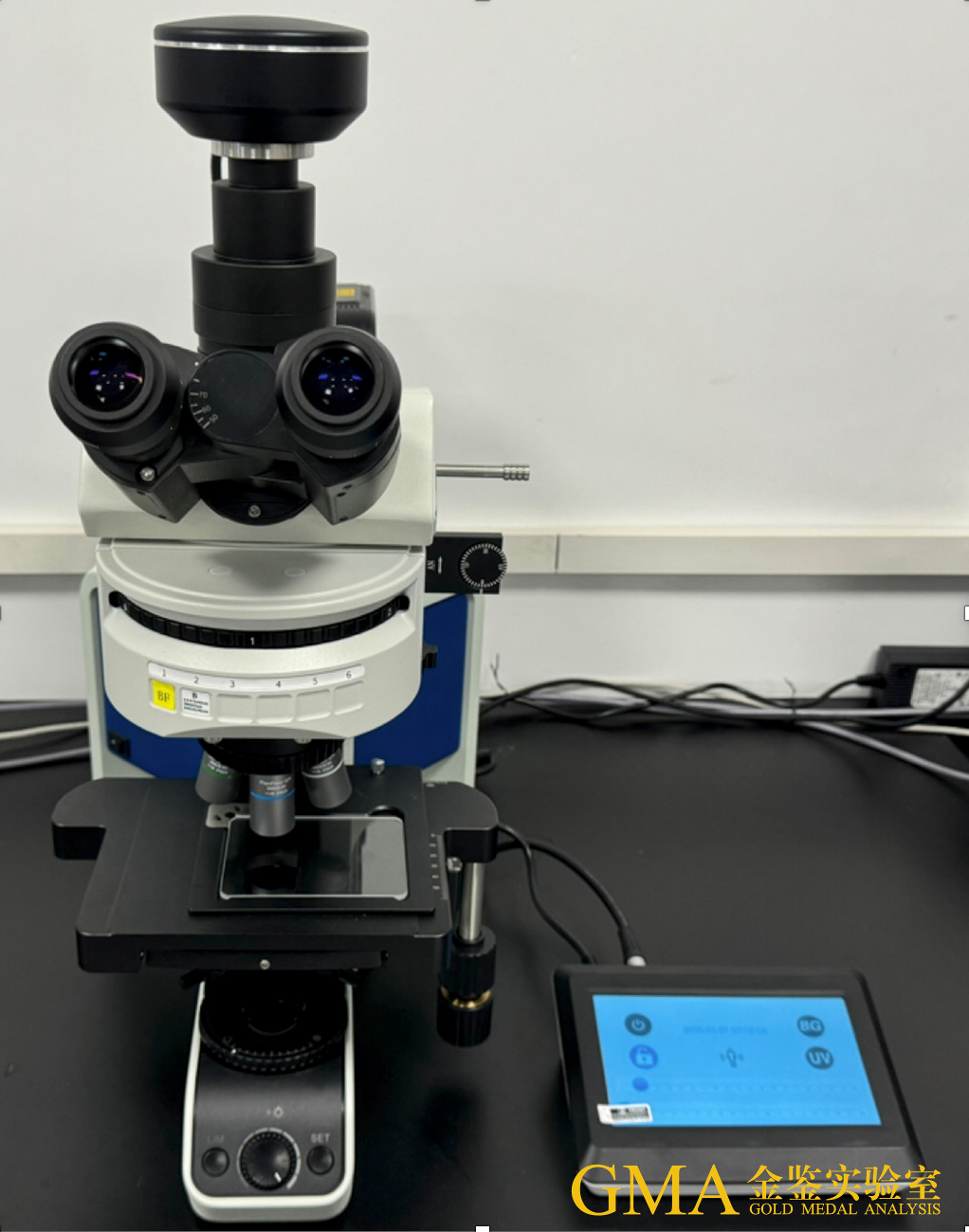

设备特点：采用半复消色差PlanFluor平场物镜，大视野高眼点三目结构，可目视观测+相机同步采集；LED多波段荧光光源，激发稳定、寿命长；背照式900万像素相机，荧光弱信号成像信噪比高，兼顾金相明场观测+荧光显微检测两种模式。
二、可承接检测服务范围 & 执行标准
（一）荧光显微检测（核心业务，荧光专项标准）
1. 高分子/封装材料缺陷荧光检测：塑封料、环氧树脂、胶层内部微裂纹、孔洞、分层、杂质异物荧光观测；
2. LED/光电器件荧光表征：芯片荧光分布、封装界面污染、胶体气泡、界面脱粘，荧光成像定位微小缺陷；
3. 复合材料与薄膜检测：树脂浸润情况、纤维缺陷、有机污染物识别；
4. 失效分析荧光溯源：元器件受潮、有机析出物、污染物定位，区分有机/无机异物，辅助失效机理判断。
荧光原理：目标样品中有机物/荧光物质受470nm蓝光激发，发射530nm绿色荧光，在暗背景下凸显微小有机缺陷，明场下难以发现的微裂纹、胶层空洞、有机杂质可清晰识别。
荧光显微专项适用标准
GB/T 377872019《金属材料 显微疏松的测定 荧光法》：金属、粉末冶金、陶瓷材料浸渗荧光法检测孔隙、疏松，包含荧光显微镜观测、孔隙面积定量测量，本设备可直接满足该标准显微观测要求
GB/T 44268.3《显微镜 照明特性的定义和测量 第3部分：使用非相干光源的入射光荧光显微术》：入射式落射荧光显微镜照明、成像性能规范（等同ISO 190563），匹配本台LED落射荧光金相设备
GB/T 470652026《表面化学分析 表面表征 共聚焦荧光显微镜横向分辨的测量》：荧光显微成像分辨率标定、图像测量通用规范，用于显微图像尺寸测量校准
SJ/T 116322016《半导体分立器件失效分析方法》：半导体器件封装缺陷、界面裂纹、异物显微荧光观测与失效判定
IPCTM650 2.1.1/IPC9242《微切片评估指南》：PCB、电子封装切片荧光辅助缺陷检测，识别树脂裂纹、分层、CAF导电阳极丝
GJB 548C《微电子器件试验方法和程序》：军工微电子器件封装内部缺陷荧光显微检查
（二）金相明场观测（一机两用）
可完成常规金相切片观测：PCB切片、镀层厚度测量、金属金相组织、焊层IMC、界面形貌、颗粒尺寸测量，实现同一样品明场+荧光双通道对比观测。
明场金相适用标准
GB/T 132991991《钢的显微组织评定方法》
IPCA600G《印制板外观可接受性规范》
GB/T 64622005《金属和氧化物覆盖层 厚度测量 显微镜法》
GB/T 42962022《显微照相技术导则》（显微图像采集与记录）
（三）配套技术服务
样品前处理：切割、镶嵌、研磨、抛光、荧光浸渗（按需，依据GB/T37787）；
图像量化分析：缺陷尺寸测量、面积统计、形貌标注；
失效分析：结合荧光图像+明场金相结果，综合研判失效原因；
来料检验、工艺验证、可靠性试验后样品微观表征。
服务流程：样品评估 → 样品制备（含荧光浸渗按需） → 明场/荧光显微观测 → 图像采集与尺寸测量 → 数据整理 → 出具CNAS检测报告。
三、典型应用行业
1. 半导体与光电子：LED 器件、功率器件、光通信器件、芯片塑封封装；
2. 电子电路：PCB、PCBA、灌封胶、粘接胶、塑封元器件；
3. 新材料行业：高分子树脂、复合材料、薄膜、胶粘剂；
4. 金属 / 粉末冶金：铸态金属、3D 打印金属，依据 GB/T37787 做显微疏松荧光检测；
5. 汽车与新能源：电池封装胶、结构粘接件、塑封零部件失效分析。
四、交付成果
1. 荧光显微图像+明场金相对比图（带标尺）；
2. 缺陷尺寸、孔隙面积等量化测量数据；
3. 微观形貌、缺陷特征文字描述。
五、服务优势
1. 双通道观测能力：同一台设备实现明场金相+荧光显微检测，同区域对照观察，区分无机结构与有机类缺陷；
2. 高分辨荧光成像：1英寸背照式900万像素相机，弱荧光信号捕捉能力强，微小裂纹、微量污染物成像清晰，满足GB/T37787荧光孔隙定量检测；
3. 一站式闭环：自有样品制样车间，可完成荧光浸渗、切割、镶嵌、抛光、荧光观测全流程内部完成，交付周期可控。
六、送检说明
1. 样品要求：固体样品；荧光测试对样品表面洁净度有要求；如需GB/T37787荧光浸渗法测疏松，样品需预留浸渗条件；含有易挥发、易腐蚀组分请提前告知；
2. 需求确认：客户需说明检测目的、关注区域，是否需要荧光/明场对比、尺寸/面积测量，以及指定执行标准；
3. 周期：常规荧光显微检测，收到样品3~5个工作日交付；荧光浸渗测孔隙项目周期另行评估；加急项目可协商。
