桌面数控精雕机 发布时间：2026-09-21
一、实验室简介
金鉴实验室配备JINGYAN晶研仪器 CNC4030桌面数控精雕机，用于精密失效样品定位取样、微区域切割、样品轮廓铣削加工，是金相切片、SEM、荧光显微等微观表征项目的前置制样核心设备，可严格依据国内外制样标准完成精准取样，保障后续微观检测结果可靠。
二、设备信息

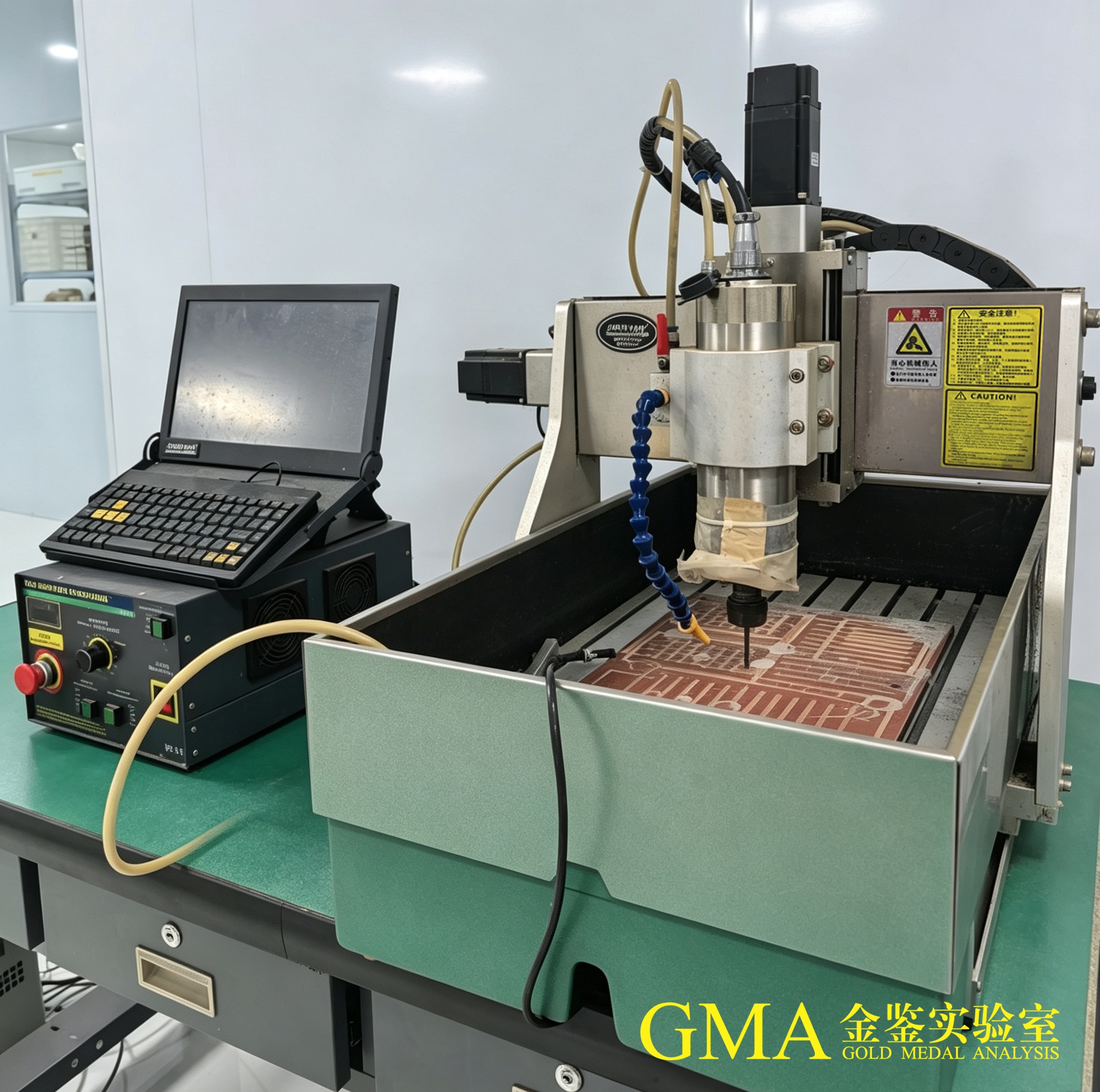

型号：JINGYAN晶研 CNC4030 DESKTOP 桌面数控精雕机
项目 | 参数说明 |
设备型号 | CNC4030 |
品牌 | JINGYAN晶验研仪器 |
加工行程 | X:400mm，Y:300mm，Z轴行程里55mm |
主轴转速 | 12000~24000rpm可调，水冷主轴，降低加工热损伤 |
夹头规格 | ER系列夹头，适配多种微铣刀、钻头 |
控制方式 | 电脑数控编程，精准定位取样坐标，可定点选取失效区域 |
加工能力 | 可加工PCB、塑封半导体器件、铝合金、铜合金、陶瓷、树脂 |
核心优势 | 数控定位，精准选取失效源位置；低速+冷水工艺，控制加工热响， |
设备特点：区别于普通砂轮切割机，CNC4030数控精雕可定点微区取样，精准锁定失效位置（断口、裂纹、界面缺陷）；加工过程热影响可控，适合对热敏感的电子封装、薄壁元器件样品，为金相切片、荧光显微、SEM观测制备合格试样。
三、可承接取样制样服务范围 & 执行标准
（一）数控精密取样
1. 电子元器件失效定点取样
半导体塑封器件、LED、功率器件、连接器，针对芯片开裂、虚焊、界面分层、塑封裂纹等失效位置，做局部定点切割、开槽取样，精准保留失效区域。
2. PCB/PCBA切片取样
电路板、SMT焊点、BGA区域微区铣削取样，选取目标焊点、孔铜、CAF缺陷区域，制备金相切片试样。
3. 金属/合金样品取样
铝合金、铜合金、粉末冶金、焊接接头，按标准要求截取金相试样，规避加工热损伤，保留原始金相组织。
4. 复合材料、陶瓷、高分子样品加工
树脂、塑封料、陶瓷基材、纤维复合材料，微区域减薄、轮廓加工，适配荧光检测、金相、SEM前制样。
适用标准
ASTM E3《金相试样制备标准指南》（金相取样、切割制备规范）
GB/T 132982015《金属显微组织检验方法》（金相试样取样要求）
IPCTM650 2.1.1 微切片制备规范（PCB/PCBA切片取样）
SJ/T 116322016《半导体分立器件失效分析方法》（失效样品取样准则）
GB/T 377872019《金属材料 显微疏松的测定 荧光法》（荧光检测试样制备）
（二）配套全套制样服务
CNC定点取样→冷/热镶嵌→研磨、抛光→腐蚀（按需）→金相/荧光显微观测/SEM表征。
服务流程：客户提供样品+失效信息→失效区域评估与坐标规划 →CNC数控精雕定点取样 →样品清洗除屑→后续镶嵌抛光等前处理→微观检测→出具检测报告。
四、典型应用行业
1. 半导体与光电子：LED、功率器件、光通信封装器件；
2. 电子电路：PCB硬板/软板、PCBA、BGA、SMT焊点失效分析；
3. 金属材料：铝合金、铜合金、焊接接头、粉末冶金零部件；
4. 新能源与汽车：电池封装胶、塑封零部件、车载电子元器件；
5. 新材料：陶瓷、树脂、纤维复合材料。
五、交付成果
1. 数控取样加工后的试样本体；
2. 取样加工记录（加工坐标、工艺参数）；
3. 配套金相/荧光/SEM显微图片、尺寸测量数据（按需）。
六、服务优势
1. 定点精准取样：CNC数控编程，可精准定位微米级失效区域，避免破坏裂纹、界面等关键失效特征；
2. 低热损伤制样：水冷主轴+可控切削参数，减少切割热导致的金相组织变化、界面二次损伤，满足ASTM E3金相制样要求；
3. 复杂样品适配：可处理异形元器件、薄壁、小型封装器件，完成常规切割机难以实现的局部开槽、微区截取；
4. 全流程闭环：CNC取样+镶嵌研磨抛光+金相/荧光/SEM微观检测全部在实验室内部完成，减少样品转运风险，交付周期可控；
5. 标准合规：取样工艺对标国标、IPC、ASTM、SJ行业标准，CNAS认可实验室，报告满足客户内审、第三方审核。
七、送检说明
1. 样品：固体元器件、板材、金属/复合材料；易碎、易受热变质样品请提前告知；
2. 需求确认：客户标注失效位置、关注区域，说明后续检测项目（金相/荧光/SEM），指定执行标准；
3. 周期：常规数控取样制样，收到样品3~5个工作日交付；复杂微区取样项目周期可协商。
