CS-2000分光辐射亮度计 发布时间：2026-09-14
一、前言
金鉴实验室配置柯尼卡美能达CS-2000分光辐射亮度计，面向显示面板、车载光源、LED器件、背光、仪表发光件等提供高精度光谱、亮度、色度测试服务。仪器满足CIE色度学基础规范，可完成低亮度、高对比度、微小发光区域的光学定量测试。
二、仪器简介

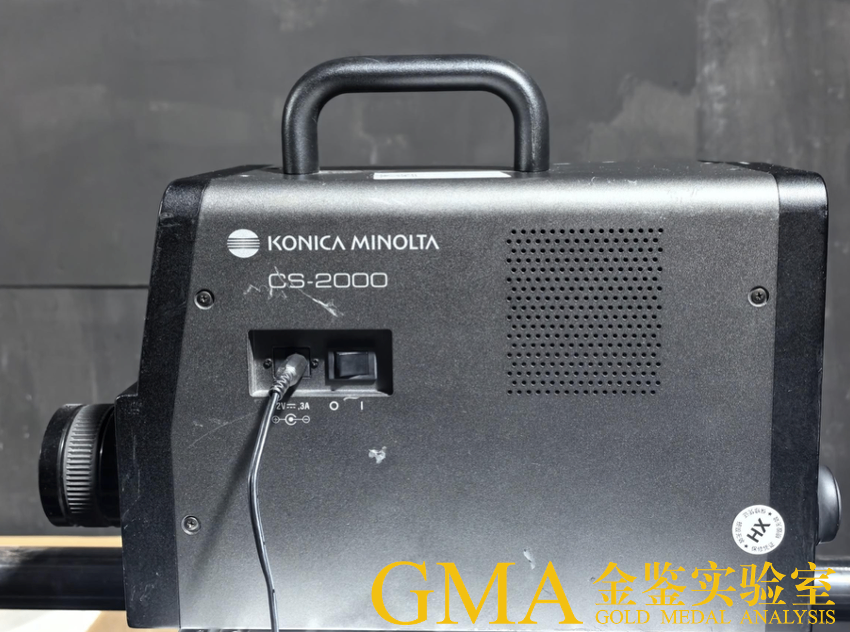

S-2000为高性能分光辐射亮度计，波长380~780nm可见光光谱采集，半波宽≤5nm，符合CIE 122-1996色度测量要求，适配偏振类LCD/OLED面板测试，偏振误差小；支持1°/0.2°/0.1°三档测量角度切换，搭配近摄镜头可实现微小发光点测试，最低可测亮度0.003 cd/m²，可测试高达100000:1对比度，非常适合黑屏、低亮度指示灯、车载氛围灯、屏幕暗态光学指标检测。
核心指标
1. 波长范围：380～780 nm，波长精度±0.3 nm
2. 亮度精度：±2%（标准A光源）
3. 色度精度：0.05 cd/m²以上：x±0.0015，y±0.001
4. 测量角度：1°、0.2°、0.1°可切换；近摄镜头最小测点Φ0.1mm
5. 输出参数：光谱辐射亮度曲线、Lv亮度、CIE1931 xy、CIE1976 u'v'、相关色温T、Δuv、三刺激值XYZ、主波长、刺激纯度、对比度等
三、适用测试样品
1. 显示器件：LCD、OLED、Mini/Micro LED屏、背光模组，屏幕黑白场亮度、色度、对比度、色均匀性、残像暗态测试
2. 车载光学件：汽车仪表、中控屏、氛围灯、按键指示灯、HUD发光源
3. 发光器件：LED芯片、LED指示灯、光导、EL冷光片、各类标识光源
4. 其他自发光产品：家电面板、医疗仪器显示屏、穿戴设备屏幕
四、可检测项目 & 对应执行标准
说明：金鉴可根据客户需求，选择标准开展测试，所有测试环境、样品预处理、数据计算均遵循对应标准，报告标注执行标准编号。
基础色度/光谱类
1. 光谱辐射亮度曲线
执行标准：CIE 122-1996 《分光辐射度测量推荐规范》；GB/T 20147 色度学系列标准
2. 亮度Lv（cd/m²）
3. 色度坐标 CIE1931 (x,y)、CIE1976 (u',v')
4. 相关色温CCT、色容差Δuv、主波长、色纯度
执行标准：GB/T 7922《照明光源颜色的测量方法》、CIE15.2、CIE1931、CIE1976
5. 对比度（亮场/暗场亮度比值）
参考标准：IEC 62471、GB/T 9313《数字电视液晶显示器测量方法》
显示面板专项
1. 屏幕白场/黑场亮度、色度
2. 屏幕色度均匀性、亮度均匀性
3. 暗态低亮度指标、黑屏漏光测试
执行标准：GB/T 9313；SJ/T 11348《液晶显示器测量方法》
4. 色坐标偏差、色温差、色差计算（CIEDE2000）
执行标准：GB/T 20147.6（CIEDE2000色差公式）
车载光源专项（氛围灯、仪表背光）
1. 发光区域亮度、色坐标、色温
2. 多点色度一致性、颜色均匀度
执行标准：GB 40616《汽车内饰照明及信号装置》；CIE 1976 u'v' 车载色度评价体系
LED光源类
1. LED发光面亮度、光谱、色坐标、色温
执行标准：GB/T 24824《LED模块测试方法》
五、测试流程
1. 业务对接：客户提供样品信息、测试点位、指定标准、判定规格（规格书/企业标准）
2. 样品前处理：样品通电老化/稳定（按标准要求，如点亮稳定30min），暗室环境测试（23℃±2℃，避光，消除环境杂散光干扰）
3. 仪器校准：CS-2000使用标准溯源源进行测试前校验，核查仪器状态
4. 点位测试：选定测量角度、测点大小，采集光谱与光学参数；多点样品按客户指定点位依次采集
5. 数据计算：按选定标准公式计算色温、色容差、对比度、均匀性、色差
六、客户需提供资料
1. 样品：成品/半成品，含供电接口、额定电压电流；如需多工况，需提供供电方案
2. 测试要求：测试点位清单、点亮条件、判定标准（国标/企标/规格书）
3. 样品规格书、图纸（发光区域边界、测点位置标注）
七、交付成果
1. 原始测试光谱数据、亮度色度原始记录
2. 测试曲线（光谱图、色品图）
3. 检测报告（含仪器编号、测试环境、执行标准、测点数据、结论）
4. 可选：测试视频、点位照片
八、实验室能力说明
1. 暗室光学测试环境，严格控制环境杂散光，适配低亮度测试
2. CS-2000定期外校，计量证书可提供，量值可溯源
3. 报告执行三级审核制度，测试人初审、复核、批准人终审，符合CNAS体系要求
4. 可同步搭配其他设备联合测试：成像色度计、积分球、光学显微镜、SEM等，一站式完成失效分析+光学表征
九、适用场景
新产品研发光学参数摸底
供应商来料颜色/亮度一致性管控
产品型式试验、认证配套光学检测
失效分析：屏幕漏光、色偏、亮度衰减、车载灯颜色不良根因分析
第三方比对测试、实验室间数据比对
