福禄克网络测试仪 发布时间：2026-05-11
1.设备型号
LIQ-100CH

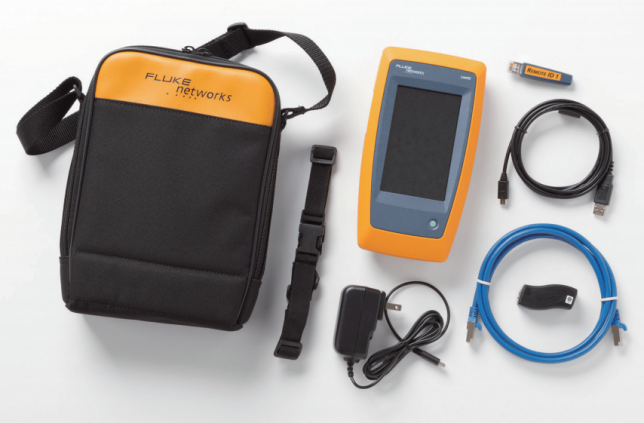

2.设备图片
3.设备概述
LinkIQ智能链路通线缆 + 网络测试仪是一种测试解决方案，可验证高达 10 Gb/s 的线缆性能，以及解决网络连通性问题。LinkIQ 利用基于频域的电子测量来验证线缆性能，并提供故障距离信息以及被测线缆的接线图。LinkIQ 还诊
断最近交换机以识别关键网络问题，并验证交换机配置，无需使用其他设备。另外还包括模拟和数字音频、端口闪烁、802.1x 安全认证、远程办公定位仪，以及通过 LinkWare PC 管理结果等功能。
4.设备功能
1）线缆测试
① 长度：测量线缆每个线对的长度，最大可达305m；
② 连通性测试：提供开路、短路和末端接线缆、接线错误、串绕线对等故障位置的具体距离信息；
③ 性能测试：主要检测数据传输能力，可鉴定10BASE-T至10GBASE-T（10Mb/s至高达10Gb/s）的布线带宽；

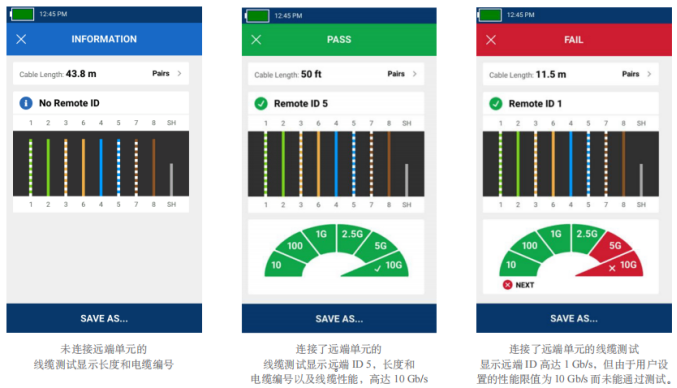

④ 线序测试：利用远端ID可获得被测线缆线对的完整接线图，识别接线错误以及串绕线对；（参考标准T568A 或 T568B）
2）网络测试
① 交换机端口测试：可提供最近交换机的详细信息，包括交换机端口测试显示具体端口号、交换机名称和端口VLAN以及传输速度和双工设置；
② PoE设置显示：可显示交换机端口以太网供电（PoE）设置显示具体使用线对、功率以及可用的PoE级别；（确保PoE设备的正确配置和供电）
③ PoE测试结果鉴定：可鉴定负载条件下PoE的测试结果，确保交换机实际上可提供的功率符合设计功率要求；
3）其他功能
① 音频定位功能：可产生模拟以及数字音频功能，帮助定位墙壁内或者机房中线缆；
② 端口识别功能：网络测试仪可以使交换机端口的指示灯闪烁，从而帮助用户识别已连接的交换机端口，对于在众多端口中快速定位特定端口
③ 以太网插座识别：可用于以太网插座识别，在布线系统中快速识别和验证以太网插座的位置和状态。
5. 适用样品
通用双绞线（UTP/FTP/SSTP）：
非屏蔽双绞线（UTP）、屏蔽双绞线（FTP/SSTP）
2 对、4 对平衡双绞线
标准：Cat5e、Cat6、Cat6A、Cat7 等
接头：RJ45 为主
测试长度：最大 305 米（1000 英尺）
6.应用分析案例
