高精度电池内阻电压测试仪 发布时间：2026-05-07

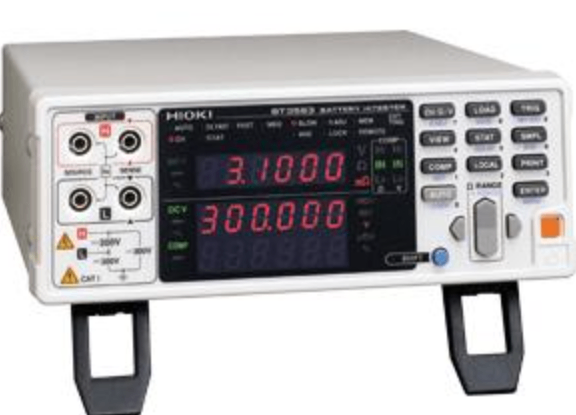

日置HIOKI BT3562A 电池测试仪，高精度电池内阻/电压测试仪，主打xEV动力电池、100V以下中型电池组的产线质检与入库检测。
一、核心定位与用途
定位：交流4端子法（1kHz）同步测内阻（AC‑IR）+开路电压（OCV），一次测量双参数，适配电芯/模组/电池包全环节检测。
适用对象：
新能源汽车（xEV）动力电池模组/电池包（≤100V）
锂/铅酸/镍氢电芯、超级电容（EDLC）内阻与电压抽检
电池生产/入库/出库/售后全流程性能与安全验证
二、关键硬件参数
1. 内阻（AC‑IR）测量
量程：3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ
分辨率：0.1μΩ（3mΩ档），最高100mΩ（3kΩ档）
精度：±0.5% rdg±10dgt（3mΩ档）；±0.5% rdg±5dgt（≥30mΩ档）
测试电流：10μA～100mA（随量程自动切换）
频率：1kHz±0.2Hz
2. 开路电压（OCV）测量
量程：6V/60V/100V（DC±）
分辨率：10μV（6V档）、100μV（60V档）、1mV（100V档）
精度：±0.01% rdg±3dgt
3. 性能与接口
响应时间：10ms（最快）；4档采样速度（EX.FAST/FAST/MEDIUM/SLOW）
数据存储：30,000组，支持统计运算（最大/最小/平均/标准差）
接口：LAN（TCP/IP）、RS‑232C、EXT I/O，适配PLC与自动化产线
回路电阻容差：提升1倍，适配长线缆/继电器，减少报错
防静电：±30kV，产线搬运更安全
三、核心功能
1. 同步双测：内阻+电压一次完成，无需切换，效率翻倍。
2. 比较器判定：Hi/IN/Lo三档，快速判断合格/不合格，适配产线分拣。
3. 脉冲测量：抑制接触电阻影响，提升焊接点/极耳测量精度。
4. 调零/平均：自动零点校准；多组平均降低环境干扰。
5. 批量管理：面板设置保存、数据导出，适配LabVIEW驱动，便于二次开发。
四、典型应用场景
电池产线：电芯/模组/电池包内阻+电压10ms高速检测，适配自动化流水线。
入库/出库质检：验证运输/存储后电池性能，筛选不良品。
研发/实验室：电池循环寿命、内阻衰减、一致性测试。
售后维护：新能源车电池包现场检测，快速定位故障模组。
