功率器件分析仪 发布时间：2026-10-15
一、业务简介

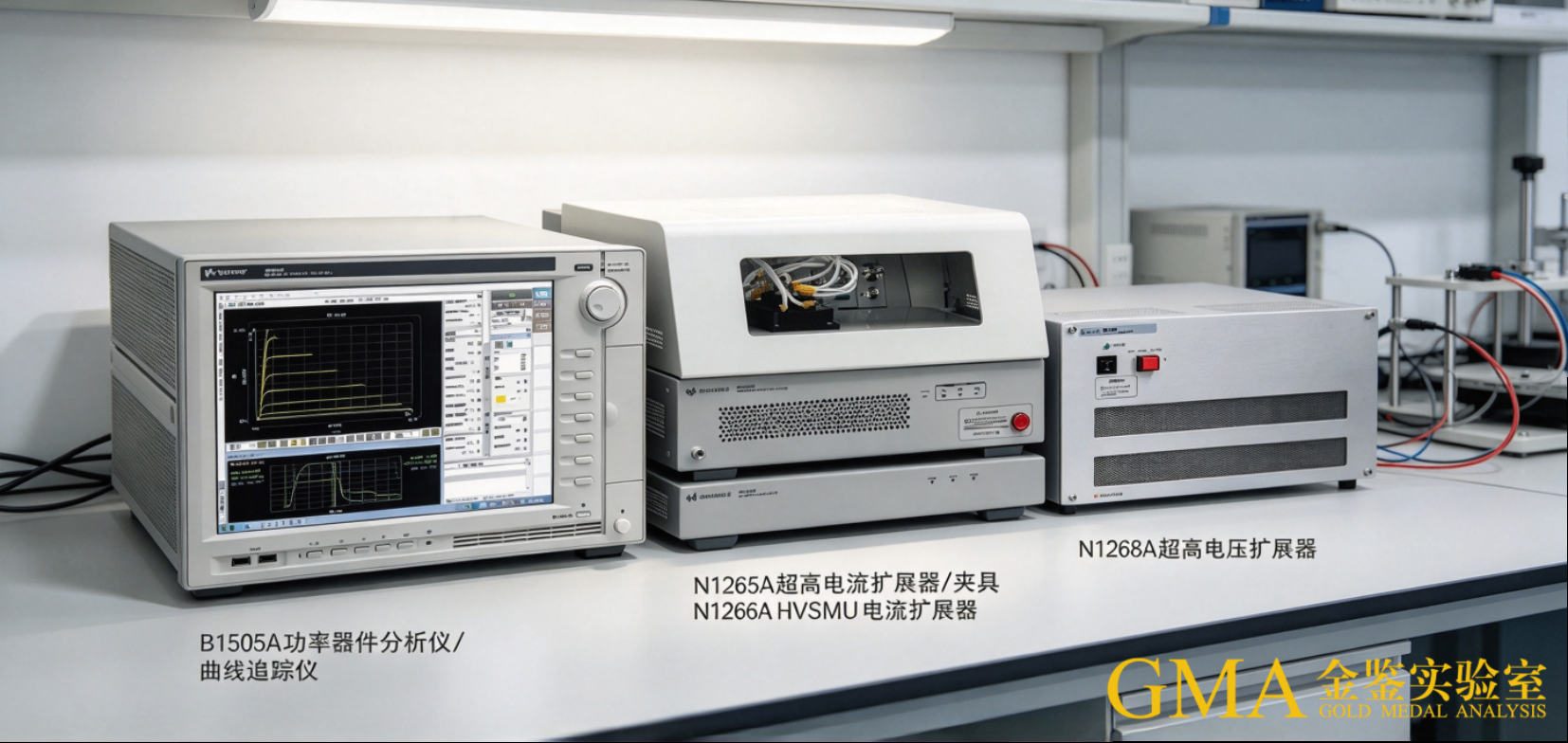

设备名称：功率器件分析仪
品牌型号：德科技Keysight B1505A
金鉴实验室配置是德科技Keysight B1505A功率器件分析仪/曲线追踪仪，面向Si、SiC、GaN功率半导体器件、光电耦合器（光耦），提供从亚皮安微弱漏电到10 kV/1500 A高压大电流一体化电学表征测试服务，覆盖封装器件与晶圆级芯片测试。可完成静态IV、脉冲IV、高压CV、栅极电荷、导通电阻、温度特性、GaN电流崩塌效应、光电耦合器静态光电参数全套测试；服务于器件研发定型、来料检验、工艺验证、失效分析、可靠性评估、科研项目数据支撑、论文数据输出等场景。
测试执行JEDEC、GB/T、IEC相关半导体测试标准，输出标准化测试报告，支持原始曲线、参数表格导出，可用于内部品质管控、客户稽核、失效溯源、科研结题等用途。
二、设备核心能力
B1505A为10插槽模块化主机，搭载多类源测量单元与扩展模块，实现宽量程一体化测量，无需反复拆装线缆即可切换高压、大电流、电容测试模式。
1. 宽范围电学测量：覆盖亚pA微弱漏电至10 kV直流、1500 A脉冲；支持μΩ级别导通电阻测试；高压偏置条件下依然保持皮安级小电流测量精度；支持1200 V下500 mA中等电流测试。
2. 脉冲测试能力：最短10μs大功率脉冲测量，抑制器件自热效应，还原器件真实瞬态工作特性；示波器视图可直接观测电压电流脉冲波形，验证测试条件有效性。
3. 高压全自动CV测试：最高3000 V直流偏置下自动测量Ciss、Coss、Crss、Cgs、Cgd、Cds晶体管结电容参数，适配高频功率开关器件评估需求；同时可测试光耦输入LED、输出光敏管结电容。
4. 栅极电荷测试：支持封装器件、晶圆上IGBT、MOSFET栅极电荷Qg测试，评估开关损耗关键指标。
5. 宽带隙专项测试：高压大电流快速开关选件，完成GaN器件电流崩塌效应表征；支持SiC MOSFET阈值电压、BTI可靠性相关测试。
6. 宽温自动热表征：实现-50 ℃～+250 ℃全自动温度相关测试；带安全互锁测试夹具，保障高压大电流温测安全；支持封装件大功率测试，也支持晶圆级大功率测试（＞200 A、10 kV）；可完成光耦宽温下CTR、Vf、Iceo温度漂移表征。
7. 多通道SMU协同测试：多独立源测量单元可同步驱动光耦输入端LED、采集输出光敏三极管参数，实现CTR电流传输比一体化测试，同时测量输入正向特性、输出击穿、漏电流。
8. 软件平台：EasyEXPERT测试软件，自动完成测试电路配置、数据采集、曲线绘制、参数提取，支持数据导出、批量数据管理分析。
支持模块：高压SMU(HVSMU)、大电流SMU(HCSMU)、超高电流UHC模块、超高压UHV模块、高压中电流HVMC模块、多频电容测量单元MFCMU等，按需组合实现不同量程测试需求。
三、可开展的项目清单
测试大类 | 具体测试项目 | 适用器件 | 执行/参考标准 |
静态IV特性 | 输出特性、转移特性、击穿电压V (BR)、 | MOSFET、IGBT、 BJT、SiC/GaN功率器件， | JEDEC JESD287； |
脉冲IV测试 | 10μs及以上脉冲IV，规避器件自热， | 10μs及以上脉冲IV， | JEDEC JESD24-3； |
高压CV电容测试 | Ciss、Coss、Crss、Cgs、Cgd、Cds， 输入 / 输出端结电容 | 各类功率MOS、IGBT、 | JEDEC JESD287； |
栅极电荷测试Qg | 栅极总电荷Qg、Qgs、Qgd电荷分量， | MOSFET、 | JEDEC JESD24-2； GB/T 32561-2016； |
GaN专项表征 | 电流崩塌效应测试， | 氮化镓HEMT功率器件 | JEDEC JESD209； |
温度依赖性测试 | -50~+250℃温变下IV、Rds (on)、 | 全品类功率分立器件、 | JEDEC JESD22-A104； |
光电耦合器/ | 输入LED正向压降Vf、反向漏电流Ir； 输出光敏管V (BR) ceo、 Iceo饱和压降Vce (sat)； 电流传输比CTR； 输入 / 输出端结电容； 宽温参数漂移 | 晶体管输出光耦、 | GB/T 15651.5-2024； |
器件对比 / 筛选 | 多器件同条件比对， | 批量功率分立器件、 | JEDEC JESD287； |
标准说明
1. JEDEC JESD24-2：功率MOSFET栅极电荷测试方法
2. JEDEC JESD24-3：功率MOSFET脉冲I-V测试方法
3. JEDEC JESD209：GaN HEMT射频与功率器件测试规范
4. JEDEC JESD287：功率MOSFET静态电气参数测试
5. JEDEC JESD22-A104：温度循环（配套温变电学测试）
6. GB/T 4586-2018：半导体器件 分立器件 功率晶体管测试方法
7. GB/T 32561-2016：碳化硅功率场效应晶体管测试方法
8. GB/T 15651.5-2024：半导体器件 第5-5部分：光电子器件 光电耦合器（等同IEC 60747-5-5:2020）
9. SJ/T 2215-2015：半导体光电耦合器测试方法
10. IEC 60747-8：半导体分立器件 第8部分：功率场效应晶体管
11. IEC 60747-5-5：半导体分立器件 第5-5部分：绝缘栅双极型晶体管；光电耦合器通用规范
12. IEC 63022：宽带隙功率半导体器件测试通用要求
四、适用样品与送样要求
1. 样品类型：功率半导体封装器件TO-247、TO-220、DBC封装等；晶圆裸芯片（需适配探针台）；二极管、IGBT、MOSFET、SiC MOS、GaN HEMT、SBD；光电耦合器（光耦）：晶体管型、达林顿型光电耦合器（DIP/SMD封装）。
2. 样品状态：器件引脚完好，无短路烧毁（完全短路器件部分项目无法执行）；光耦样品引脚完整，无封装开裂；晶圆样品需提供规格说明。
3. 提供资料：器件规格书、需要测试的参数清单、测试条件（电压/电流范围、脉冲宽度、温度点等）；光耦测试需提供指定IF、Vce条件；若无明确条件，实验室可依据上述行业标准提供参考测试方案。
4. 安全提示：本设备涉及千伏级高压、千安级脉冲大电流，样品送样请标注器件额定电压、额定电流，防止超额定应力造成样品损坏；光耦测试时，输入电流不可超过LED最大正向电流，避免发光芯片烧毁。
五、典型应用场景
1. 功率半导体研发阶段：SiC/GaN新一代宽带隙器件性能摸底、器件结构迭代对比、栅极电荷、电流崩塌等关键机理测试，按JEDEC/IEC标准采集数据用于论文、项目申报。
2. 光耦研发与来料质控：光电耦合器来料批次抽检，测试Vf、Ir、V(BR)ceo、Iceo、Vce(sat)、CTR核心参数；评估高低温下CTR衰减漂移，筛选批次一致性；用于新能源、工控隔离电路器件选型验证。
3. 来料质控：功率器件/光耦来料批次抽检，关键电学参数验证，对标国标与器件规格书判定。
4. 失效分析：失效功率器件、失效光耦电学复现，按标准方法开展IV/CV测试；光耦失效可定位：LED退化、CTR衰减、输出光敏管漏电、击穿失效等电学证据，配合解剖分析完成失效根因推导。
5. 可靠性验证：高低温下器件参数漂移测试，评估温度对功率器件、光耦光电传输性能影响，支撑可靠性试验前后电学比对。
6. 高校科研/企业项目：输出符合JEDEC、国标规范的IV/C-V/Qg、光耦CTR原始曲线与参数，用于论文图表、项目结题数据支撑。
六、服务流程
1. 需求沟通确认：客户提供样品信息、规格书、测试项目与条件，工程师评估可行性并确认采用的测试标准，提供报价；光耦测试确认IF、Vce、温度条件。
2. 寄送样品：客户将样品寄送至金鉴实验室；可备注样品特殊保护要求。
3. 实验室测试：接收样品核对，搭建测试环境，依据选定标准执行测试；原始数据留存归档。光耦测试采用多SMU同步激励采集方案。
4. 数据分析与报告出具：整理IV、CV、电荷测试曲线；光耦测试输出输入LED IV曲线、输出光敏管IV曲线、CTR结果；提取关键参数，出具正式测试报告，注明本次测试参考标准编号，附带原始数据文件。
5. 报告交付与样品返还：电子版报告发送客户；如需退回样品，完成付款后寄回样品。
七、报告输出内容
1. 测试信息：样品信息、设备型号、测试软件、本次测试所依据标准编号；
2. 测试条件说明（电压、电流、脉冲宽度、温度等；光耦注明IF、Vce）；
3. IV输出曲线、转移曲线、C-V电容曲线、栅极电荷曲线；光耦：输入LED正向曲线、输出光敏管击穿/饱和曲线等原始图表；
4. 关键参数汇总表格（Vth、Vbr、Rds(on)、漏电流、Ciss/Coss/Crss、Qg；光耦：Vf、Ir、V(BR)ceo、Iceo、Vce(sat)、CTR）；
5. 测试环境说明，可按需增加对比分析结论；
八、免责与备注
1. 本业务书基于Keysight B1505A官方参数及JEDEC、GB/T、IEC相关标准编制；实际可测量程取决于实验室当前硬件模块配置，正式测试前工程师会确认可实现测试条件。
2. 高压大电流测试存在样品击穿、烧毁风险，测试应力方案需客户确认；光耦测试中过大正向电流会造成内部LED永久性老化失效。
3. 测试报告仅对本次送检样品、本次测试条件负责。
4. 原始测试数据文件可按需提供。
