热电型激光功率探头 发布时间：2026-09-20
一、设备基本信息

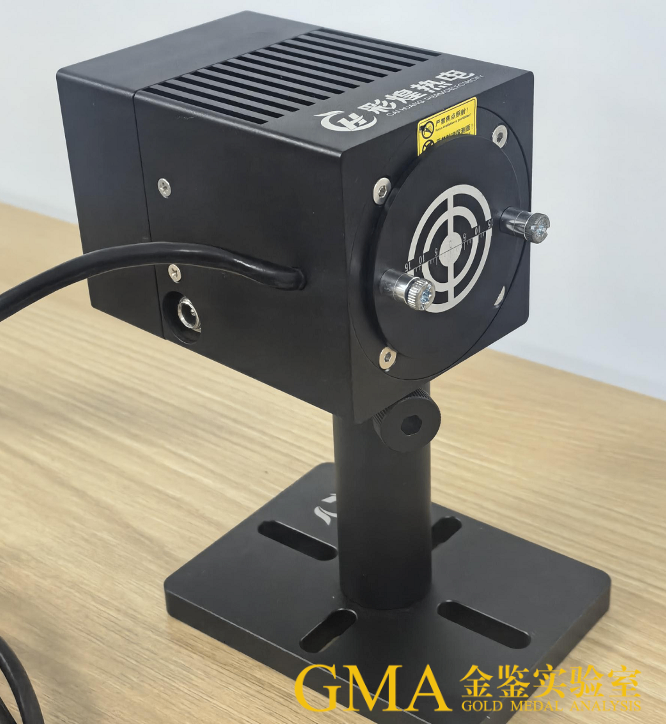

设备名称：激光功率探头
型号：F150-CB-30U
生产厂家：深圳市彩煌热电科技有限公司
核心技术参数
型号 | F150-CB-30U |
光谱范围（μm） | 0.19-25 |
功率范围 | 50mW-150W(300W) |
间歇测量功率 | 150W(Cont), 200W(3min),300W(1min) |
测量能力 | |
分辨率（mV） | 5 |
测量不确定度（±%） | ＜1 |
非线性度（±） | ＜1 |
精度（±） | ＜3 |
响应时间（s） | ＜2 |
吸收体类型 | CB |
探头口径（mm） | 30 |
最大平均功率密度 | 20kW/cm2, 10W, CW |
最大能量密度 | 0.3J/cm2, 1064nm, 1ns |
特性 | |
规格（mm） | 65x65x94 |
冷却方式 | 风扇冷却 |
接口类型 | USB |
电缆长度（m） | 1.5 |
二、设备原理
本款F150-CB-30U属于热电型激光功率探头，基于热电效应工作：激光照射到探头CB吸收体表面，光能转化为热能，在吸收体内部产生温度梯度；内置热电堆将温差信号转换为微弱电压电信号，信号经调理电路传输至配套上位机软件，完成信号采集、换算与运算，最终输出激光功率数值，实现连续激光功率监测。
探头自带风扇强制冷却结构，可带走吸收体累积热量，保障高功率激光长时间测量稳定性；USB通讯接口，可直接与电脑通讯，实时读取功率数据。
三、金鉴实验室可开展检测服务
1. 激光功率计量测试
- 连续激光功率测量；短时间高功率间歇激光功率测试（200W/3min、300W/1min工况）
- 激光功率重复性、稳定性验证
- 不同波长激光（0.19~25μm宽光谱）功率比对测试
2. 探头性能验证与失效分析
- 探头测量不确定度、线性度、精度校准比对
- 响应时间测试，评估探头信号响应速度
- 吸收体损伤失效分析：激光烧蚀、吸收膜老化、开裂、污染等失效形貌观察，失效根因判定
- 热电堆开路/短路、信号输出异常故障排查
- 散热系统性能评估：风扇冷却效率、温升测试，评估高功率下散热能力
3. 材料耐受评估
- 激光辐照下吸收体耐功率密度、耐能量密度极限验证
- 1064nm等常用波段脉冲激光冲击耐受测试
4. 配套服务
- 出具CNAS认可检测报告；
- 测试方案定制，可根据客户激光器工况（连续/脉冲、功率等级、波长）设计试验；
- 探头外观、尺寸、接口结构检测。
四、设备适用测试场景
1. 工业激光器：光纤激光器、CO₂激光器、紫外激光器功率标定与日常监测；
2. 科研光学平台：宽光谱红外、中远红外激光功率表征；
3. 激光加工设备：激光焊接、切割、打标设备输出功率校验；
4. 激光器件研发：激光光源、光学组件输出功率验证；
5. 第三方计量比对：激光功率探头性能对比测试。
五、测试限制说明
1. 测量功率不可超过探头额定上限，间歇高功率模式需严格遵守时间限制，防止吸收体烧损；
2. 入射光斑尺寸不得超过探头30mm接收口径；
3. 最大平均功率密度20kW/cm²、脉冲最大能量密度0.3J/cm²（1064nm,1ns），超出阈值会造成吸收体永久性损坏；
4. 探头使用环境需保持洁净，避免粉尘、油污附着吸收面，影响测量精度。
六、交付成果
原始测试数据、实时功率曲线；
