GO-HD5车灯配光测试系统 发布时间：2026-09-03
一、业务概述
金鉴实验室配备远方GO-HD5交通及车用灯具配光性能测试系统，搭建专用光学暗房，配置双CLASS-A标准光度探头，可同步兼顾前照灯近光、远光配光性能测试，完成车灯空间光强分布、法规照度点、截止线、眩光、色度等全套配光检测，可对标国标、ECE、SAE等国内外法规，为汽车/摩托车/电动车车灯产品研发迭代、来料检验、型式验证、失效分析提供CNAS/CMA合规配光测试数据。
本系统采用CIE A-α测角方案，被测灯具旋转，探头固定采集光度信号；双探头配置兼顾近光截止线暗区、远光亮区超大动态范围测量，解决单探头高低光动态量程不足的痛点，近光防眩区域弱光、远光中心强光均可精准采集，适配卤素、氙气、LED、矩阵ADB前照灯测试需求。
二、测试原理
1. CIE A-α测量架构：灯具安装于高精度双轴转台，绕垂直轴A、水平轴α旋转，光度探头保持静止，逐点采集空间各个角度的光强、照度数据，构建完整三维光强分布。
2. 双探头协同测量（核心优势）
- 探头1：高灵敏度通道，针对近光，精准捕捉近光截止线、防眩区HV点、B50L弱光区域，解决近光暗区信号低、噪声干扰问题；
- 探头2：大量程通道，针对远光，承受远光中心极高光强，避免饱和溢出，保证远光最大照度、中心光强测量准确；
- 系统软件自动融合两路探头数据，一套扫描同时输出近光+远光全部法规点位结果，无需更换探头、重复测试。

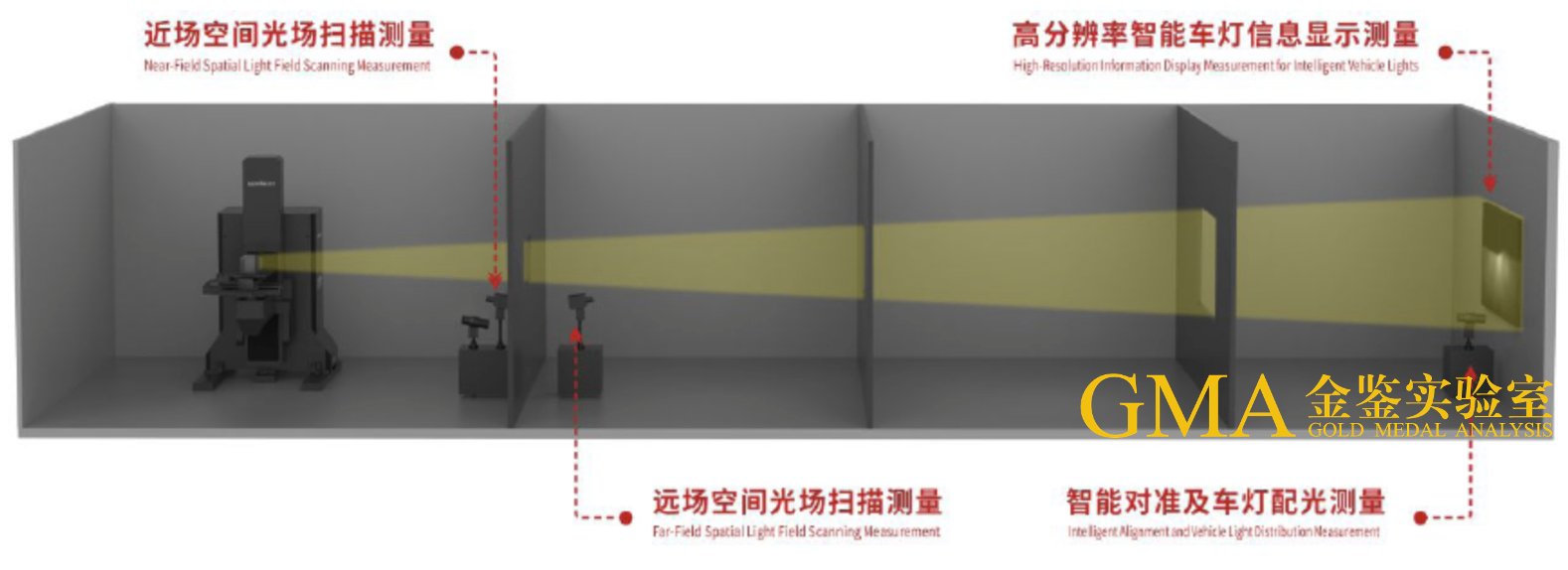

3. 全黑光学暗房：消除环境杂散光干扰，满足25m等效测试距离光度环境要求，激光对中系统完成车灯光轴校准定位，保证角度基准准确。
4. 配套可编程直流电源，给车灯提供标准试验电压，模拟实际工作电气条件；测试完成输出法规点位报表、等照度图、配光分布图、IES光分布文件。
三、设备硬件配置信息
设备型号：远方 GO-HD5 交通及车用灯具配光性能测试系统
测试环境：专用光学暗房，消杂光处理，激光对中定位系统
光度探头：双CLASS-A恒温标准光度探头，f1′<3%，恒温控温35℃±1℃，高低光分通道测量<>
转台角度：水平±180°，垂直±90°；转角精度±0.01°，分辨率0.001°
光度量程：照度 1×10⁻³ lx ~ 2×10⁵ lx；光强0.001 cd ~ 2 000 000 cd
样品最大承载：35kg，支持大灯总成、模组、信号灯、回复反射器
配套电源：可编程直流稳压源，满足车灯标准供电条件
软件功能：自动执行GB/ECE法规点位计算；输出HV、B50L、50R、远光Emax等全部法规点；生成等照度云图、配光曲线、IES文件；自动生成测试报告
四、可承接样品范围
1. 机动车前照灯：卤素、氙气、LED前照灯，远近光一体大灯、矩阵ADB大灯模组及总成；
2. 各类信号灯具：转向灯、位置灯、制动灯、倒车灯、前雾灯、后雾灯；
3. 两轮车产品：摩托车、电动自行车前照灯及信号灯；
4. 回复反射器、逆反射材料；
5. 工程农机、船舶等特种车用照明灯具。
五、可执行测试标准
国内标准：
1. GB 4599 汽车灯丝灯泡前照灯
2. GB 21259 汽车气体放电光源前照灯
3. GB 25991 汽车用LED前照灯
4. GB 4660 汽车前雾灯配光性能
5. GB 11554 汽车后雾灯配光性能
6. GB 4785 汽车及挂车外部照明和光信号装置安装规定
国际法规：
1. ECE R112 机动车不对称远近光前照灯
2. ECE R98 气体放电前照灯
3. ECE R123 ADB自适应前照系统
4. SAE J1383、FMVSS-108、JIS D0205
客户也可提供企业内部规范，金鉴按自定义点位、测试条件执行测试。
六、测试输出项目
1. 近光配光：HV点、B50L防眩点、50R、75R等全部法规照度值；近光截止线形态、截止线G梯度评价；眩光评估；
2. 远光配光：远光最大照度Emax、中心HV照度、各测试点照度，远光光强分布；
3. 光轴偏移量（水平、垂直方向偏移）；
4. 色度参数：色坐标x、y，评估白光颜色合规；
5. 可视化输出：等照度云图、二维/三维配光分布图；
6. 输出IES光分布文件，可导入ZEMAX/Dialux光学仿真软件；
7. 正式检测报告：包含试验条件、供电电压、暗房环境、全部法规点位原始数据、光形图表、测试判定结论。
七、客户送样要求
1. 样品数量：每组≥2套样品，建议预留1套备用样品；
2. 样品状态：完整灯具总成/发光模组；保证灯组内部完好，无进水、无镜片划痕；提供接口定义，明确供电引脚；
3. 供电条件：客户提供标准测试电压，如13.5V /12.8V；如灯具自带驱动，需确认驱动正常工作；
4. 客户需明确：执行标准编号；需要测试模式（近光、远光、雾灯、信号灯）；是否需要色度、IES文件输出；
5. 大件样品提前沟通外形尺寸、重量，确认夹具适配；
6. 若做老化前后对比测试，需同步提供老化前参比样品。
八、业务交付说明
1. 测试周期：常规配光测试3-5个工作日；多模式、多组样品根据数量顺延；
2. 交付物：原始测试数据、光形云图、IES文件（按需）、CNAS/CMA正式检测报告；
3. 增值配套：配光不合格后，可同步开展失效分析：镜片/反光杯形貌分析、光谱测试、元器件失效分析，定位光学失效根因。
