氩离子抛光仪/CP离子研磨截面抛光仪 发布时间：2014-07-16 14:54:17
1. 设备型号：
上图设备型号：Fischione 1051

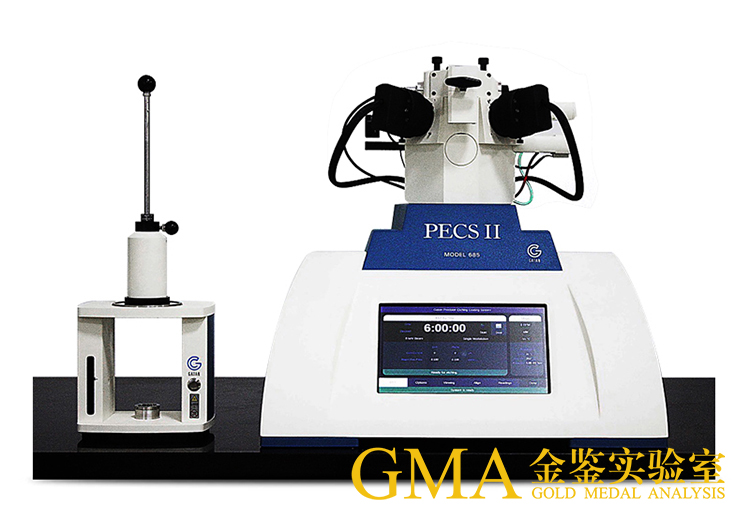

左图设备型号: Gatan 685 ； 右图设备型号：Fischione 1061
金鉴实验室氩离子抛光CP研磨制样视频
技术指标与配置：
（1）功能：具备平面大面积离子抛光、横截面离子抛光及高精度离子束镀膜，全面解决高端场 发射电镜所有制样需求；
（2）离子枪角度：0°到 + 18°，每只离子枪可独立调节；
（3）离子枪束能量：0.1keV~8keV , 可在不同电压下自动优化离子束束流；
（4）最大有效抛光区域面积：平面抛光区域直径约1~1.5mm，横截面约1~2mm（宽）×500μm（深）；
（5）最大样品尺寸：直径32mm×高15mm（平面抛光）；长宽10mm×10mm （截面抛光）；
（6）冷台部分：带有液氮冷台，以及精确控温系统，一次加注液氮续航能力6-8小时；
（7）耙材装置：同时安装两种靶材，铬靶、碳靶。
优势：
具备样品切割和抛光两项功能；
配温控液氮冷却台，去除热效应对样品的损伤，有助于避免抛光过程中产生的热量而导致的样品融化或者结构变化；
配碳/铬镀膜，对于同一个样品，可在同一真空环境下完成抛光及镀膜，防止样品氧化，可以用于SEM/FIB导电镀膜样品制作。
2. 原理
氩离子切割制样是利用氩离子束（〜1mm）来切割样品，以获得相比FIB制样（通常十几微米）面积更大的电子显微分析区域。其制样原理是用一个坚固的挡板遮挡住样品的非目标区域，有效的遮蔽了下半部分的离子束，创造出一个侧切割平面，去除样品表面的一层薄膜。
氩离子抛光技术又称CP截面抛光技术，是对样品表面进行抛光，去除损伤层，从而得到高质量样品，用于在SEM，光镜或者扫描探针显微镜上进行成像、EDS、EBSD、CL、EBIC 或其它分析。
针对不同的样品的硬度，设置不同的电压、电流、离子枪的角度、离子束窗口，控制氩离子作用的深度、强度、角度、这样较精准的参数，有利于制备成研究者理想的材料样品，这样的样品不仅表面光滑无损伤，而且还原材料内部的真实结构。
3. 性能
样品粘贴在样品载台上的一个独特的llion+样品挡板上，便于使样品准确的定位。系统筒化操作，使样品可以重复插入样品台。
4. 氩离子抛光与切割/CP截面抛光的优点
机械抛光的缺点
相比较下氩离子抛光/CP截面抛光的优点：
（1）对由硬材料和软材料组成的复合材料样品, 能够很精细地制作软硬接合部的截面, 而使用传统方法制样是很困难的。
（2）比FIB方法的抛光面积更大（~1mm以上）。
5. 寄样要求
1. 送样前需要对样品进行预处理：样品预磨抛，样品要磨平，样品的上下表面要平行，样品抛光面至少用4000目砂纸磨平，在显微镜下看起来光滑，不粗糙。
2. 金鉴样品的尺寸要求：
2.1块状样品：以待抛光区域为中心点，样品直径不超过30mm、厚度0~20mm。（超出部分需要磨走）
2.2粉末样品：10g以上。
注：具体的样品要求可咨询在线业务！
6. 金鉴抛光样品台简介

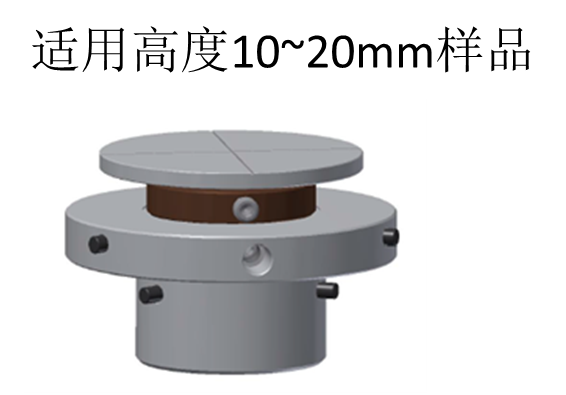

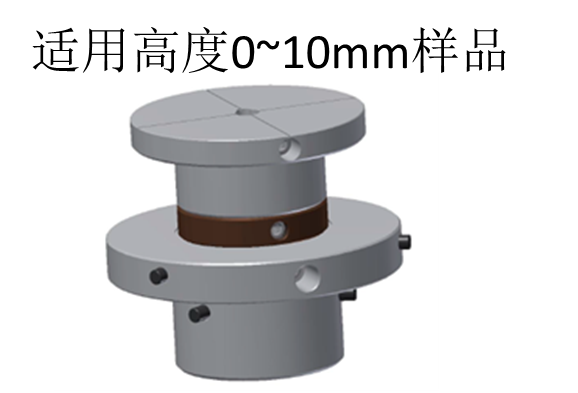

6.1平面抛光样品台
平面抛光的样品尺寸要求:
块状样品：以待抛光区域为中心点，样品直径不超过30mm、厚度0~20mm。（超出部分需要磨走）
6.2 截面抛光样品台
截面抛光样品尺寸要求：
不超过挡板大小即可，但抛光区域大概只有档板中线区域的1mm
7.金鉴设备参数

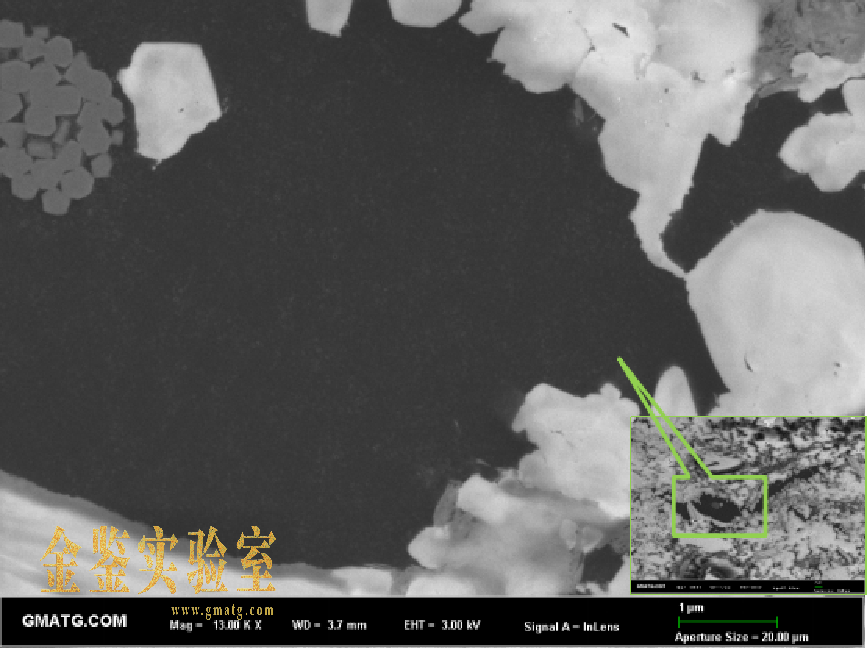

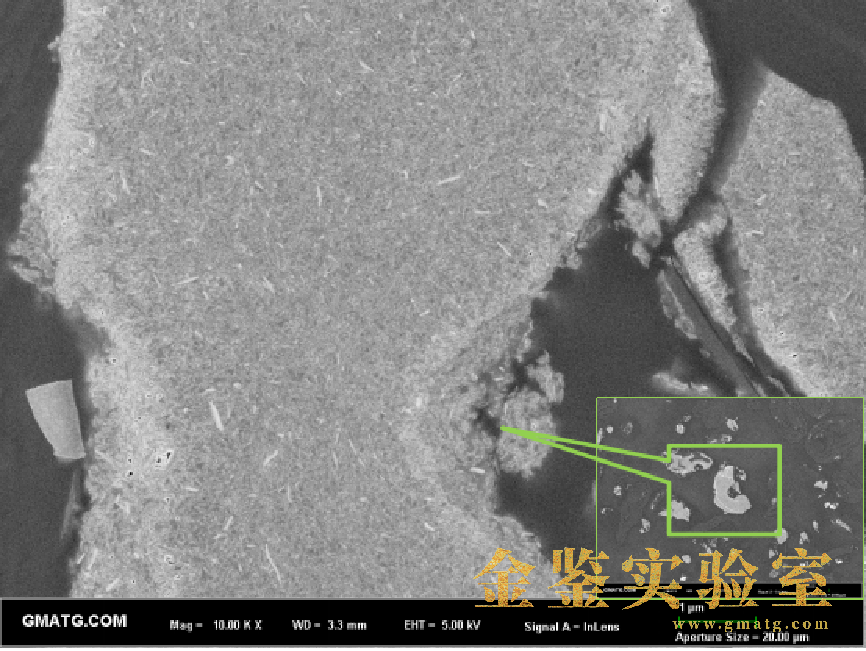

8. 案例分析
（1）金属结合面
（2）锂电池石墨电极截面观察
（3）锂电池石墨颗粒平面抛
（4）线路板截面抛光
（5）芯片N极截面抛光
（6）支架镀层二焊点截面抛光
（7）支架镀层结构截面抛
（8）页岩抛光
（9）样品抛光后显示出高度孪晶的晶粒
（10） 抛光后的锆合金的菊池花样
（11）EBSD欧拉角分布图
（12）IPFZ 面分布
