高度加速寿命试验机发布时间:2021-07-12 10:36:02

一、设备介绍

庆声高度加速寿命试验机(型号:HAST-A PLUS)是目前业界唯一一台,在标准内建立数字电子纪录器的设备,严格记录JEDEC JESD22-A102-B饱和湿度(121℃/100%R.H.)的实际试验纪录曲线。可完整纪录整个试验过程的温度、湿度、压力,尤其是压力的部分是真正读取压力传感器的读值来显示,而不是透过温湿度的饱和蒸汽压表计算出来的,能够真正掌握实际的试验过程。


昆山庆声-高度加速寿命试验机-HAST-A PLUS (1).JPG


高度加速寿命试验机


设备规格参数:

型式:HAST-A PLUS

电源:AC 220 V 50 Hz 1 相 2+E 线

负载:AC 18 A 3.9 KW


温湿度范围:

温度范围:105-143℃

湿度范围:75-100% RH

控制精度:±0.3℃ ±3.0% RH



尺寸:

外尺寸:114cm*115cm*165cm(W*D*H cm)

内尺寸:φ40cm*40cm



标准使用条件:

1.使用适温:+5℃~+30℃之间

2.使用水质:蒸馏水



配备诸元:

湿度电热:1.5 KW

温度电热:1.5 KW


用途:可用于印刷线路板(PCB&FPC)、IC半导体、液晶面板等产品进行PCT试验,测试代测品耐高湿能力。



二、运作原理

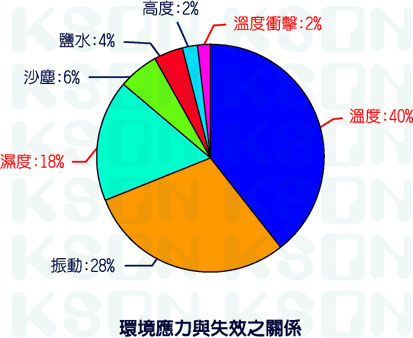

背景介绍:依据美国Hughes航空公司的统计报告显示,环境应力造成电子产品故障的比例来说,高度占2%、盐雾占4%、沙尘占6%、振动占28%、而温湿度去占了高达60%,所以电子产品对于温湿度的影响特别显著,但由于传统高温高湿试验(如:40℃/90%R.H.、85℃/85%R.H.、60℃/95%R.H.)所需的时间较长,为了加速材料的吸湿速率以及缩短试验时间,可使用加速试验设备(HAST[高度加速寿命试验机]、PCT[高压锅])来进行相关试验,也就所谓的(退化失效期、损耗期)试验。






PCT试验:PCT试验一般称为高压锅蒸煮试验或是饱和蒸汽试验,最主要是将待测品置于严苛之温度、饱和湿度(100%R.H.)[饱和水蒸气]及压力环境下测试,测试代测品耐高湿能力,针对印刷线路板(PCB&FPC),用来进行材料吸湿率试验、高压蒸煮试验等试验目的。如果待测品是半导体的话,则用来测试半导体封装之抗湿气能力,待测品被放置严苛的温湿度以及压力环境下测试,如果半导体封装的不好,湿气会沿者胶体或胶体与导线架之接口渗入封装体之中,常见的故装原因:爆米花效应、动金属化区域腐蚀造成之断路、封装体引脚间因污染造成之短路等相关问题。



三、试验条件

试验名称

温度

湿度

时间

检查项目&补充说明

JEDEC-22-A102

121

100%R.H.

168h

其他试验时间:24h48h96h168h240h336h

IPC-FC-241B-PCB铜张积层板的拉剥强度试验

121

100%R.H.

100h

铜层强度要在 1000 N/m

IC-Auto   Clave试验

121

100%R.H.

288h


低介电高耐热多层板

121

100%R.H.

192h


PCB塞孔剂

121

100%R.H.

192h


PCB-PCT试验

121

100%R.H.

30min

检查:分层、气泡、白点

无铅焊锡加速寿命1

100

100%R.H.

8h

相当于高温高湿下6个月,活化能=4.44eV

无铅焊锡加速寿命2

100

100%R.H.

16h

相当于高温高湿下一年,活化能=4.44eV

IC无铅试验

121

100%R.H.

1000h

500小时检查一次

液晶面板密合性试验

121

100%R.H.

12h


金属垫片

121

100%R.H.

24h


半导体封装试验

121

100%R.H.

5001000h


PCB吸湿率试验

121

100%R.H.

58h


FPC吸湿率试验

121

100%R.H.

192h


PCB塞孔剂

121

100%R.H.

192h


低介电率高耐热性的多层板材料

121

100%R.H.

5h

吸水率小于0.40.6%

TG玻璃环氧多层印刷电路板材料

121

100%R.H.

5h

吸水率小于0.550.65%

TG玻璃环氧多层印刷电路板-吸湿后再流焊耐热性试验

121

100%R.H.

3h

PCT试验完毕之后进行再流焊耐热性试验(260/30)

微蚀型水平棕化(Co-Bra   Bond)

121

100%R.H.

168h


车用PCB

121

100%R.H.

50100h


主板用PCB

121

100%R.H.

30min


GBA载板

121

100%R.H.

24h


半导体器件加速湿阻试验

121

100%R.H.

8h



二、相关案例

PCB的PCT试验案例:

说明:PCB板材经PCT试验(121℃/100%R.H./168h)之后,因PCB的绝缘绿漆质量不良而发生湿气渗透到铜箔线路表面,而让铜箔线路产生发黑现象。




PCB板经PCT试验后铜箔线路发黑
