漏电起痕试验机 发布时间:2022-05-25 14:34:39

一、设备名称

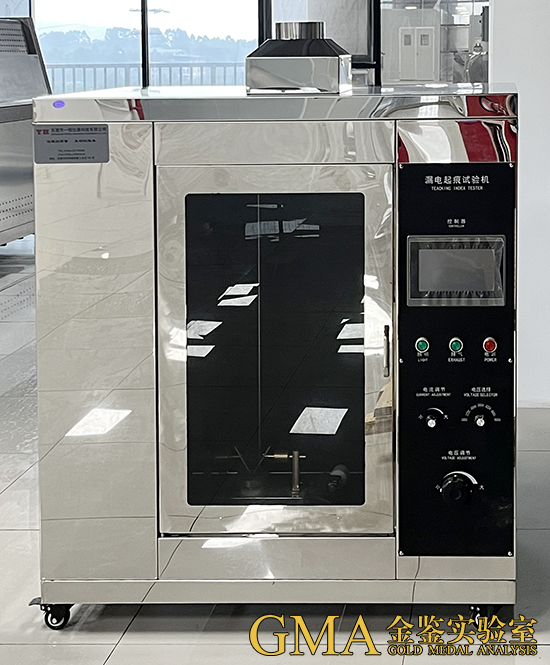

漏电起痕试验机


漏电起痕试验机 副本.jpg


二、设备用途

漏电起痕试验机主要用于测定电工电子产品、家用电器的固体电气 绝缘材料及其材料模拟在潮湿条件下在电场作用下表面暴 露于含杂质的水时的漏电起痕指数和耐漏电起痕指数。在电器产品受潮湿和杂质环境的影响下,不同极性带电部件之间或带电部件与接地金属之间可能会引起绝缘上的漏电,产生的电弧对电器造成击穿短路或由于放电使材料电蚀损,甚至起燃导致火灾。


漏电起痕试验就是模拟上述情况对绝缘材料进行的一种破坏性试验,用以测量和评定在规定电压下,绝缘体在电场和含杂质水的作用时的相对耐漏电起痕性。


三、技术规格

1、主要技术参数:

a:空气环境:0~40°C;

b:相对湿度:≤80%;

c:无明显振动及腐蚀性气体的场所;


2、工作电压:AC220V±2%,50HZ±1%,1KVA;


3、试验电压:100~600V(可订制 1000V)连续可调数显,电压表显示值最大误差:1.5%,显示值为:r.m.s;


4、延时电路:试验回路在(0.5±10%)A(r.m.s)或更大电流时延时(2±10%)S 后动作;


5、电极:

a:4 ㎜×2 ㎜矩形黄铜电极

b:电极符合 IEC60112 图 B.1 的尺寸要求:(4±0.1)㎜×(2±0.1)㎜×(≥12)㎜,其中一端凿尖角度为(30±2)°(即试验端呈 30°±2°斜角),凿尖平面宽度为 0.01 ㎜~0.1 ㎜;

1、电极间所成角度为 60°±5°,间距为(4±0.1 ㎜);

2、对样品压力为:1.00N±0.05N;


6、滴液系统:

a: (30±5)秒(开启滴液时间 30S+开启滴液持续时间 2S)自动计数、数显(可预置),50 滴时间:(24.5±2)min;

b:滴液针嘴到样品表面高度:35 ㎜±5 ㎜(附一个量规作测量参考);

c: 滴液计量:50 滴:1 毫升~2 毫升(附计量杯一个);


7、短路电流:两电极短路时的电流可调至(1±0.1)A,数显±1%,电流表显示值为真有效值(r.m.s);


8、仪器外形尺寸(宽*高*深):1000*1150*650 ㎜(0.5 立方);


9、样品支撑平板:厚度≥4 ㎜的赛刚。
