光学分析
光学分析

LED灯珠分布光度计发布时间:2016-02-15 13:34:09

1.仪器名称

LED分布光度计(远方LED626)


2.图片展示

 远方-LED分布光度计-LED626 (1).JPG

远方-LED分布光度计-LED626


3.功能介绍

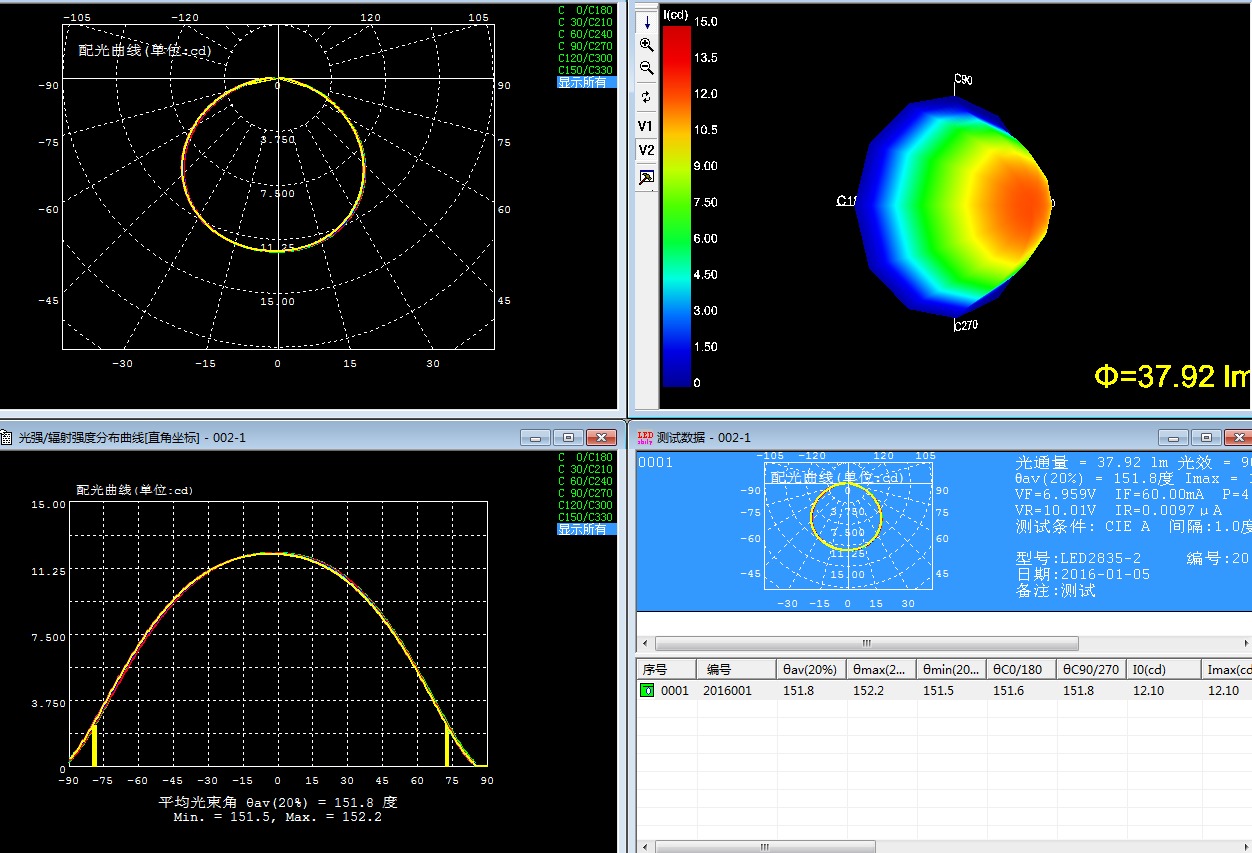

LED626 LED分布光度计是一种LED光电性能的自动测试系统,可在CIE pub.No.127条件A和B下进行空间光强分布测试,自动绘制三维光强分布曲线及配光曲线(极坐标或者直角坐标)、光束角、等效光通量;并同时实现LED正向电性能和反向电性能的分析测量。


4.适用产业

适用于质检、实验室等较高测试要求的场合。


LED封装器件的近场光分布文件可以有效帮助用户后续进行二次光学设计,近场光分布检测服务变得越来越重要,在投光灯、泛光灯、舞台灯、汽车前照灯等需要精确配光配色的应用领域尤其如此,目前国内外大型封装企业陆续为客户提供近场光分布文件。


5.相关参数

生产厂商:远方光电

型号:LED626


电性能测试:

程控恒流源输出范围:1mA~2000mA

程控恒压源输出范围:0.01V~10V

正向电流IF的测量范围:1.000mA~2000.0mA

正向电压VF的测量范围:0.001V~15.000V

反向漏电流IR的测量范围:0.01μA~100.00μA

反向电压VR的测量范围:0.01V~10V


相应的测试精度:

(1)正向电流的测试精度为:±0.2%F.S.

(2)反向电压的测试精度为:±0.2%F.S.

(3)反向电压的测试精度为:±0.2%F.S.

(4)反向漏电流的测试精度为:±0.2%F.S.


 空间光强分布测试:

光强:10mcd~200cd,精度等级为一级(特殊定制可大道标准级)

垂直轴(γ轴)扫描范围:±(10°~90°)可选

垂直轴(γ轴)扫描间隔:0.1°、0.2°、0.5°、1°、2°、5°可选

水平轴(C轴)扫描范围:0°~360°

转角精度:±0.05°


6.依据标准
美国:IES TM-25-13


7.检测项目
亮度
发光强度
色品坐标
相关色温
与ASAP、FRED、LightTools、LucidShape、Opticad、OSLO、SimuLux、SPEOS、TracePro、Zemax光学软件兼容的光线文件


8.应用实例
