冷热冲击试验箱发布时间:2019-03-18 19:47:24

一、设备型号:伟思富奇ShockEvent T/120/V2



二、用途

冷热冲击试验箱用于测试材料结构或复合材料,在瞬间下经极高温及极低温的连续环境下忍受的程度,得以在最短时间内检测试样因热胀冷缩所引起的化学变化或物理伤害。本机分为高温区、低温区、及测试区三部分,利用独特的回路设计,将冷热风路导入测试槽,做冷热冲击试验。


适用对象包括金属、塑料、橡胶、电子等材料,可作为其产品改进的依据或参考。



图为金鉴实验室工程师正在对客户送测样品做冷热冲击测试



LED灯珠样品冷热冲击试验中


三、设备容积

试验空间尺寸(宽*深*高):470 mm*650 mm*410mm

试验箱尺寸(宽*深*高):  1000mm*2530 mm*2450mm

测试空间容积:约120L


四、主要技术参数

热箱温度范围:+50 °C to +220 °C

冷箱温度范围:-80 °C to +70 °C

热箱或冷箱分别可作为单独温度冲击箱使用

工作室中心点温度波动度:±0.3 K to ±1.0 K

相对设定值的空间温度均匀性:±0.5 K to ±2.0 K

按照 IEC 60068-3-5 热箱升温速率:14 K/min

按照 IEC 60068-3-5 冷箱降温速率:6.3 K/min

按照 IEC 60068-3-5 冷箱升温速率:2.0 K/min

温度校准点:冷箱-40 °C 和热箱+125 °C


温度变化曲线:

热冲击测试,按 MIL-STD-883 F,方法 1010.8,等级 D,4.5 kg 的 IC’s ,分散2在试验样品:恢复时间小15分钟

单箱操作的性能曲线

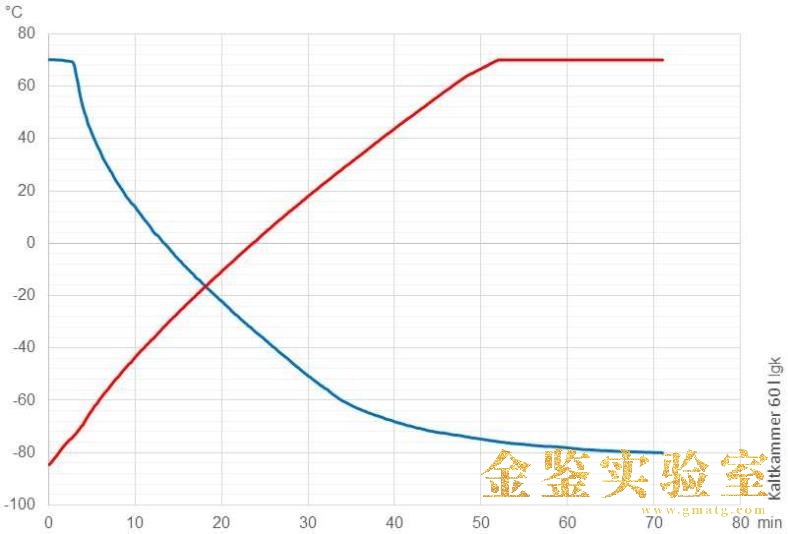

冷箱:

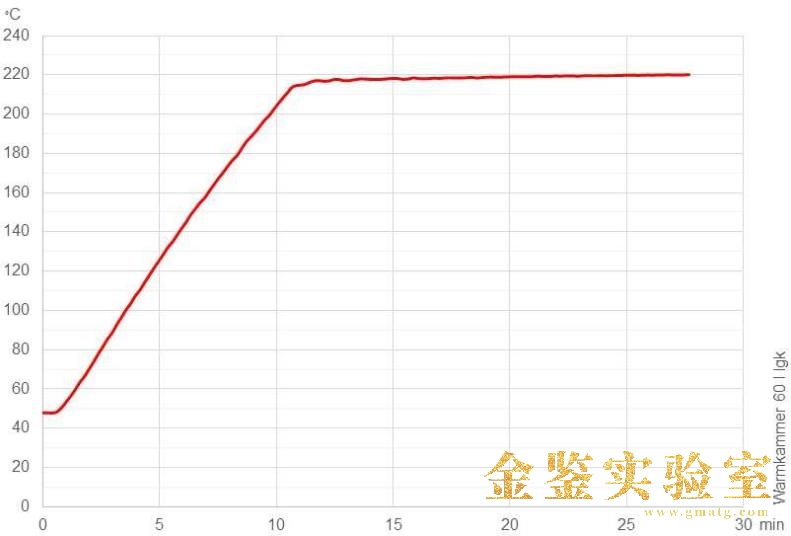

热箱:

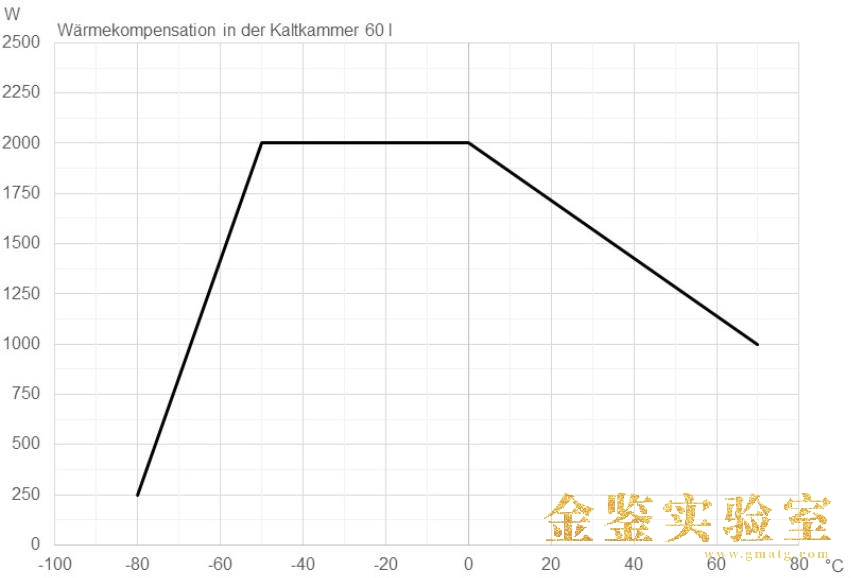

冷箱的热补偿:


五、参考标准

GB/T2423.1.2-2001 、 GJB150.5 、 GB10592-89等标准。


冲击实验测试标准:

·IEC 60068-2-14 Na

·MIL-STD 810G Method 503.5

·MIL-STD 883K Method 1010.9

Severity levels A,B,C,D,F


单独冷箱操作测试标准:

·IEC 60068-2-1, Test A

·JEDEC JESD22-A119

·MIL-STD 810G, Method 502.5

·ESTI EN 300019-2-4, Test Ab /Ad


六、其他设备型号

伟思富奇-冷热冲击试验箱-ShockEvent T60 V2 (1).JPG

伟思富奇-冷热冲击试验箱-ShockEvent T60 V2


南亚-冷热冲击试验箱 (1).JPG

南亚-冷热冲击试验箱


二槽式冷热冲击试验器 (1).JPG

二槽式冷热冲击试验器


爱斯派克ESPEC-冷热冲击试验箱-TSE-11-A (1).JPG

爱斯派克ESPEC-冷热冲击试验箱-TSE-11-A
