静电放电模拟试验器发布时间:2019-03-18 18:33:42

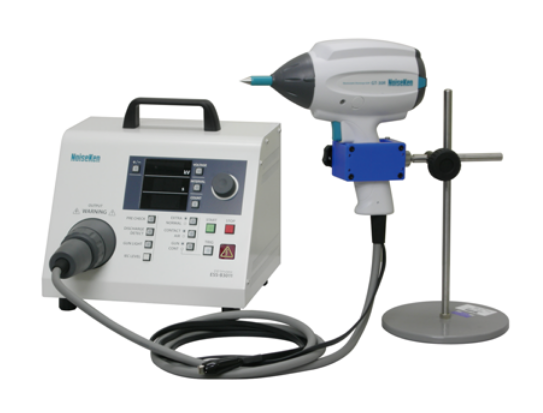

ESS-L1611A 静电放电模拟试验器

1.设备名称与型号

Noiseken  ESS-L1611A静电放电模拟试验器

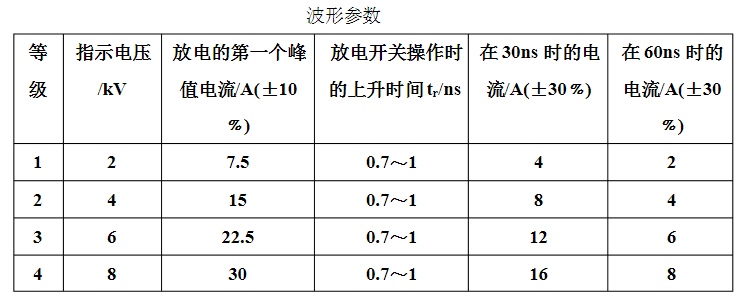

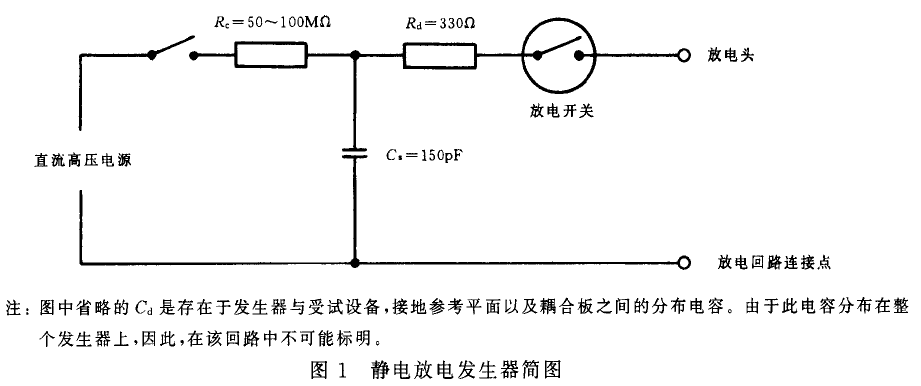

2.原理及波形参数




                   上升时间:0.7ns-1ns

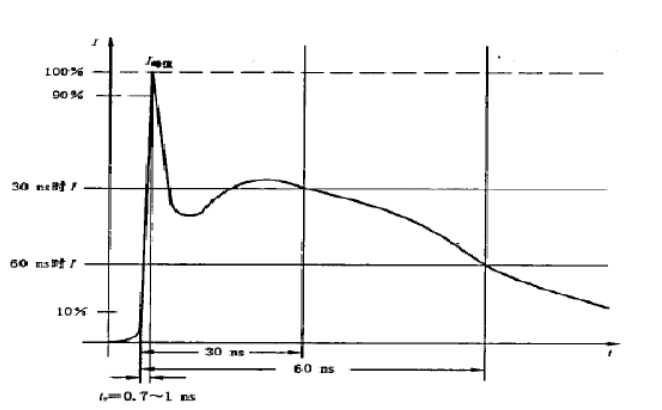

静电放电发生器波形图

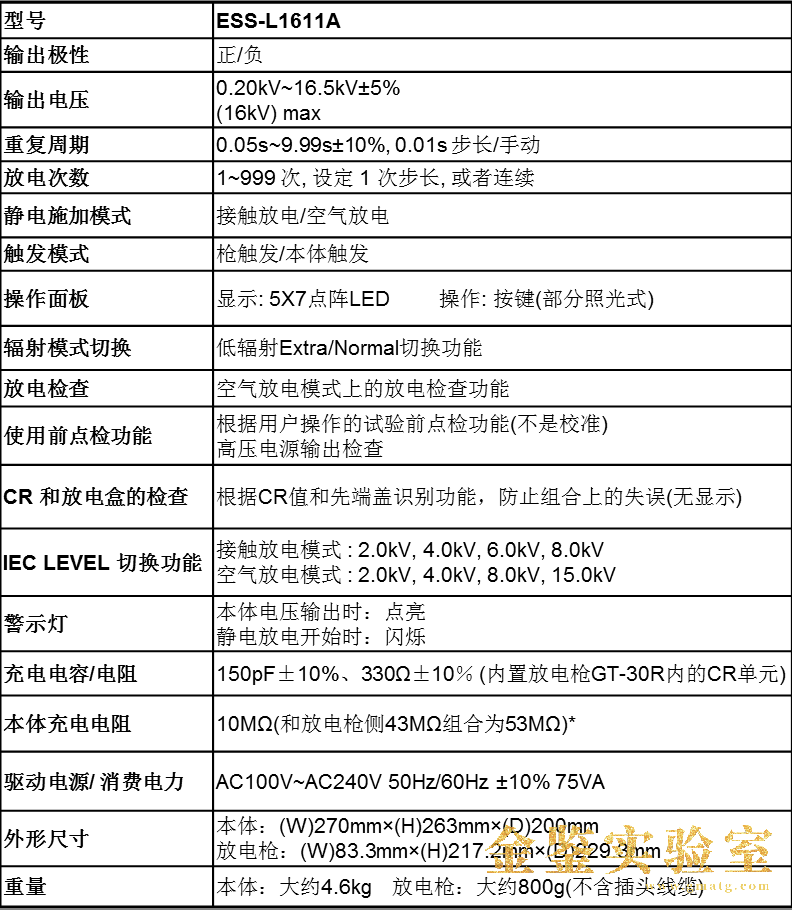

3. 仪器参数


设备型号

/

0.20kV~16.5kV±5%   (16kV) max

重复周期

放电次数

静电施加模式

触发模式

IEC LEVEL 切换功能 : 2.0kV, 4.0kV, 6.0kV, 8.0kV
空气放电模式 : 2.0kV, 4.0kV, 8.0kV, 15.0kV

充电电容 / 电阻

本体充电电阻<span style="mso-bidi-font-size:10.5pt;font-family:" mso-fareast-font-family:宋体;mso-bidi-font-family:宋体;color:#333333;mso-font-kerning:0pt;mso-bidi-font-weight:bold;"="">

10MΩ(和放电枪侧43MΩ组合为53MΩ*



4. 服务项目

用于评估电气和电子设备、装置或系统遭受静电放电时的性能,满足IEC61000-4-2、ISO10605及GB/T17626.2等最新标准要求。


5. 应用实例

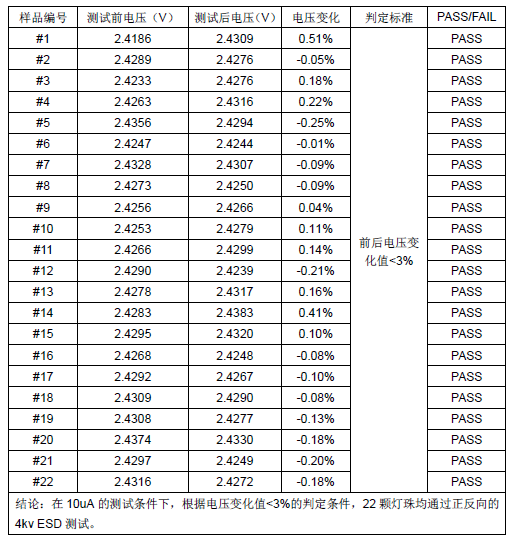

某企业委托金鉴实验室对LED灯珠进行静电测试,要求进行人体放电(HBM)模式ESD正反向4000V测试,样品性能降低判定标准为前后电压变化<3%(10μA测试)。抽取22颗灯珠进行测试,数据如下:
