超景深显微镜 发布时间：2024-11-14 15:24:18
一、测试设备
名称：超景深显微镜
品牌：基恩士
型号VHX-5000
二、测试介绍
在金鉴实验室，我们采用最先进的设备和技术，为您提供高清的超景深显微镜测量服务。本设备广泛应用于各种领域中，包括研究，开发，质量保证与制造业， 从100~1000的放大倍率范围，能够实现多种显微镜观测、连续变倍和先进的测量功能，可获得实时的样品全方位、多角度的三维图像。
技术指标：
1.分辨率：具有200万物理像素；带有3CMOS模式，通过物理平移技术最高可实现5400万像素
2.带有图像抖动修正功能，具有D.F.D方式的景深合成功能,可以进行快速景深合成和高精细景深合成。并有图片位置补正功能。
3.测量方式：任意两点间距离、半径、直径、同心度、交叉线、垂线、平行线、角度、高度，并可实现实时测量。
4.拼接功能：可以进行图像拼接，最大20000*20000像素拼接。
5.VH-Z100T大范围变焦物镜：
放大倍数：100X~1000X
观察范围(mm)：3.05~0.3（H）
工作距离(mm):25
照明方式：同轴垂直照明与环形照明
6.超微动、多视角三维载物台：可倾斜的自动Z轴支架和XY方向电动载物台等组成的超景深三维显微系统。
7.带有快速抑制眩光功能, 可以快速消除观察物体的强反光；并且在消除反光的同时可以进行三维形貌合成。
三、适用标准
Low-Voltage Directive (2006/95/EC)
• 适用的标准 EN61010-1
金鉴实验室严格遵循相关标准，确保每一项测试和测量都符合国际规范，为客户提供可靠的实验数据和结果，助力科研和生产的顺利进行。
四、适用样品、送样需知
样品要求：重量小于1kg
金鉴实验室欢迎各类样品送检，我们的专业团队将根据您的需求，提供量身定制的测试方案，确保每个样品都能得到充分的分析和评估。
五、设备参数
拍摄像素：1/1.8型195万像素CMOS图像传感器
总像素1612（H）×1212（V）
有效像素1600（H）×1200（V）
帧率：50F/S（最大）
清晰度：
1.标准 1600（H）×1200（V） 约1000TV线
2.高清晰度 3200（H）×2400（V）约1600TV线
3.超高精细 4800（H）×3600（V）约2000TV线以上
图像格式：压缩时：JPEG 未压缩时：TIFF
支持图像尺寸：20000像素（H）×20000像素（V）
六、应用分析案例
金鉴实验室的专业团队通过实际案例分析，展示我们对样品拍照及测量精确测量能力。
超景深合成图像

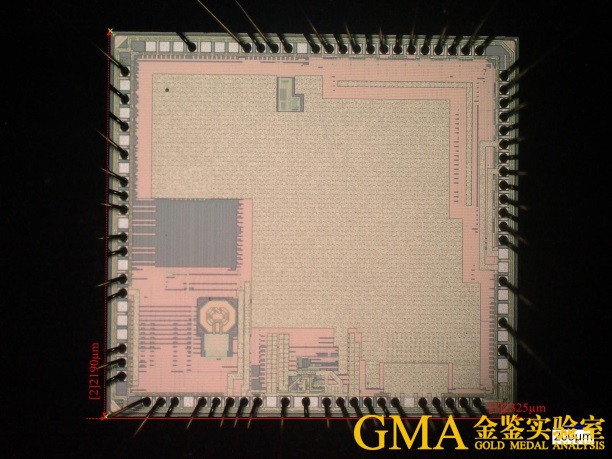

芯片形貌尺寸测量
自动面积测量
3D彩色直方图
3D截面高度测量
切片焊点观察及IMC层测量
金鉴实验室作为一家专注于光电半导体失效分析的科研检测机构，在混合气体试验方面拥有丰富的经验和卓越的技术实力。实验室配备了先进的测试设备和严格的质量控制流程，能够为客户提供高标准的测试服务。金鉴实验室的团队由国家级人才工程入选者和行业资深管理和技术专家组成，他们在光电半导体材料和器件工厂有着丰富的工作经验，能够提供从产品研发设计到质量评估、可靠性验证的一站式解决方案。
