【磨料磨具】金刚石砂轮 发布时间：2014-01-21
样品名称 金刚石砂轮
样品规格 /
委托单位 XXXX有限公司
检 测 报 告 | |||
委托单位 | XXXX有限公司 | ||
地址 | XXXX | ||
联系人 | X先生 | 联系电话 | XXXX |
收样日期 | 2014-01-18 | ||
检测日期 | 2014-01-20 | ||
样品名称 | 金刚石砂轮 | ||
型号规格 | 直径100mm | ||
检测要求 | 表面形貌观察，元素定量分析 | ||
检测方法 | GB/T 17359-2012《微束分析 能谱法定量分析》 | ||
环境温度 | 25oC | 环境湿度 | 55% RH |
结论：检测结果见检测报告图2至图16 | |||
1、样品描述
受客户委托，对砂轮样品分别进行形貌分析以及元素定量分析，砂轮外观如图1所示。

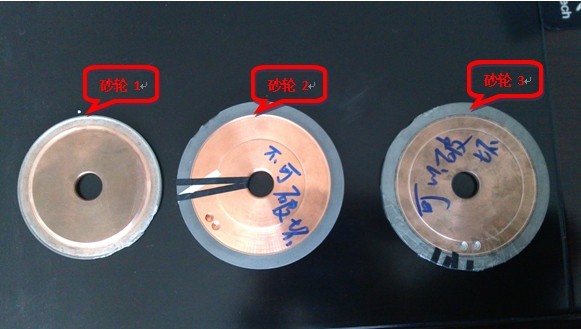

图1 砂轮外观图
2、测试方法
由于砂轮尺寸较大，不便于直接在扫描电镜中观察，需使用专业制样工具在砂轮边缘取样，每个样品各取两处分别用于表面分析和断口分析，对所取样品清洗干净后用型号为3400-N的扫描电镜进行观察分析。检测分析依据GB/T 17359-2012《微束分析 能谱法定量分析》标准测试。
3、测试结果
检测结果见图2至图16。

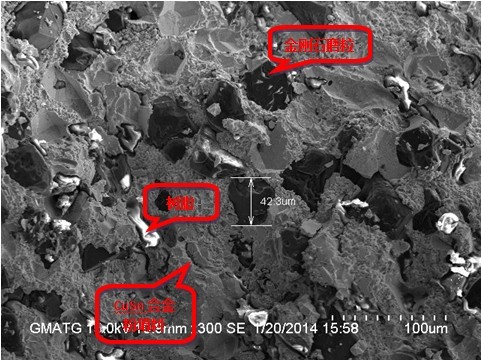

图2 砂轮1断口形貌图
从图2可观察，砂轮的断口形貌主要由3部分组成，并结合EDS分析可知，镶嵌于基体中的黑色颗粒为金刚石，直径约40-50μm；图中的白色絮状物经EDS确定为C、O（H元素在EDS中不能检测到）组成，推测为树脂；基体部分经EDS分析主要为CuSn合金粉。

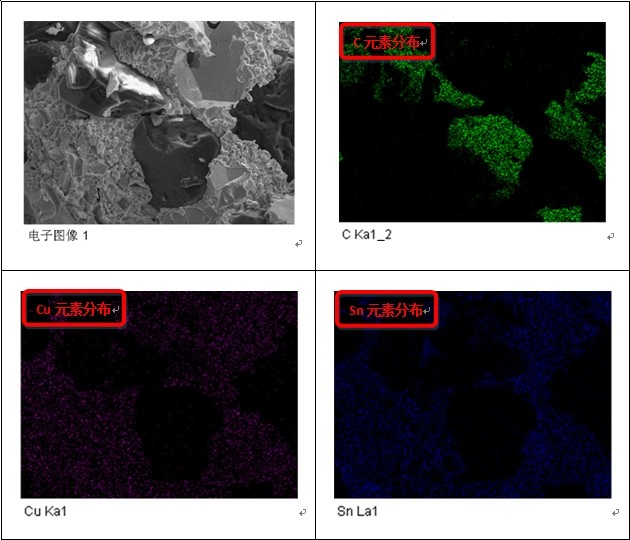

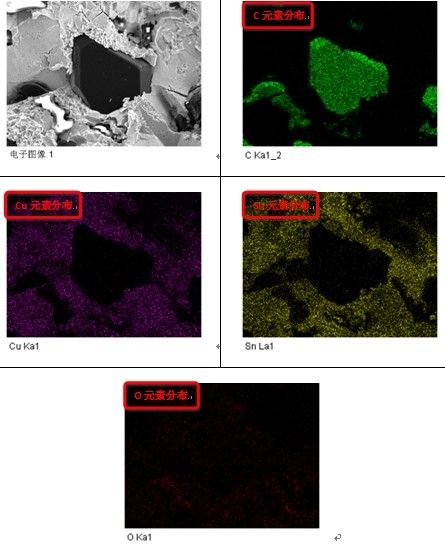

图3 砂轮1断口元素分布面扫描
图4砂轮1断口测试位置1的SEM&EDS测试结果

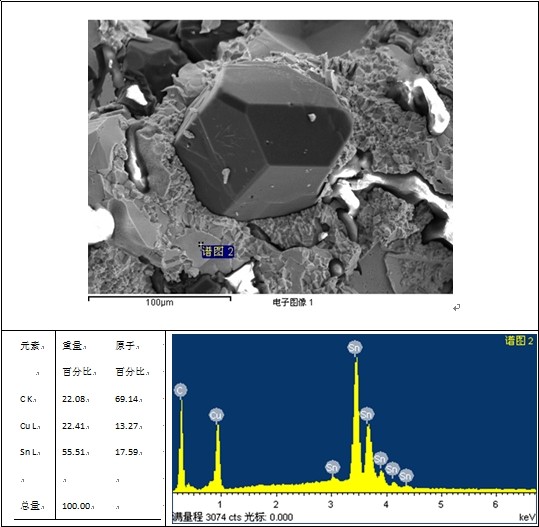

图5砂轮1断口测试位置2的SEM&EDS测试结果

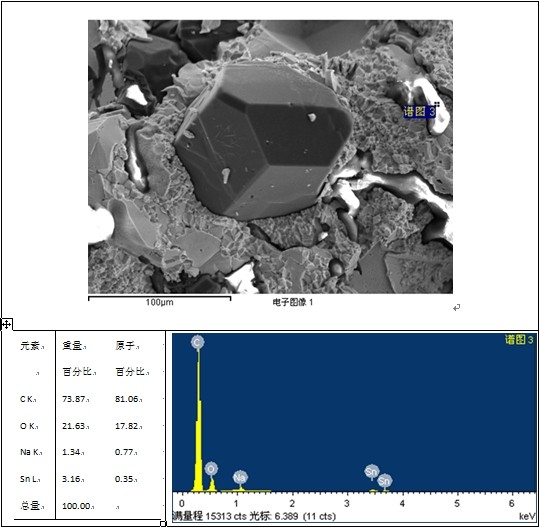

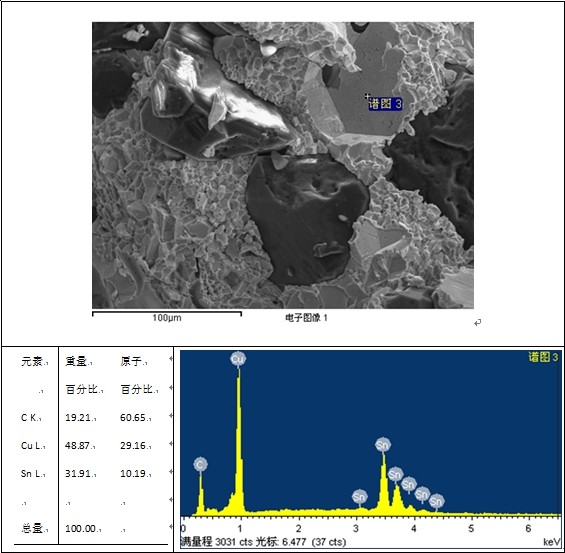

图6砂轮1断口测试位置3的SEM&EDS测试结果

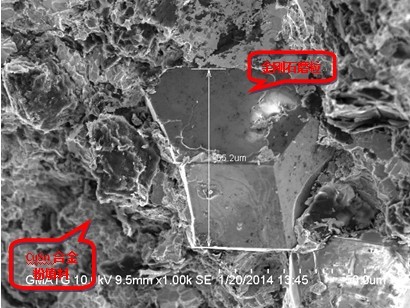

图7 砂轮2断口形貌图
从图7可观察，和砂轮1不同，砂轮2的断口形貌中不能明显看出树脂成分，推测使用的是不同的树脂，在EDS分析中不能确定。

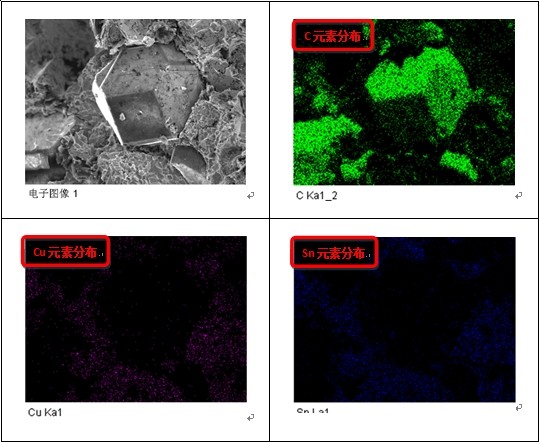

图8 砂轮2断口元素分布面扫描

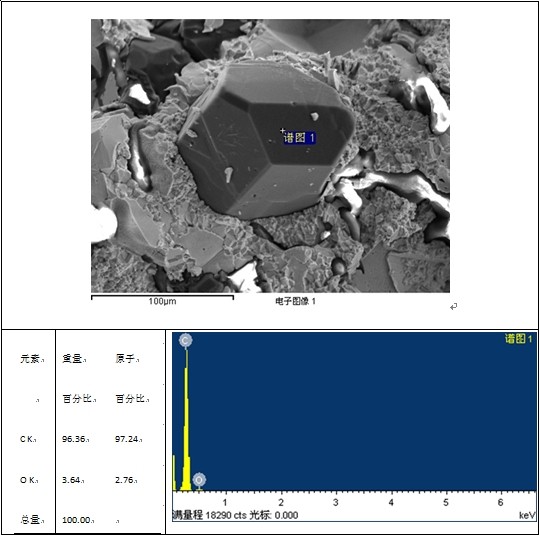

图9砂轮2断口测试位置1的SEM&EDS测试结果

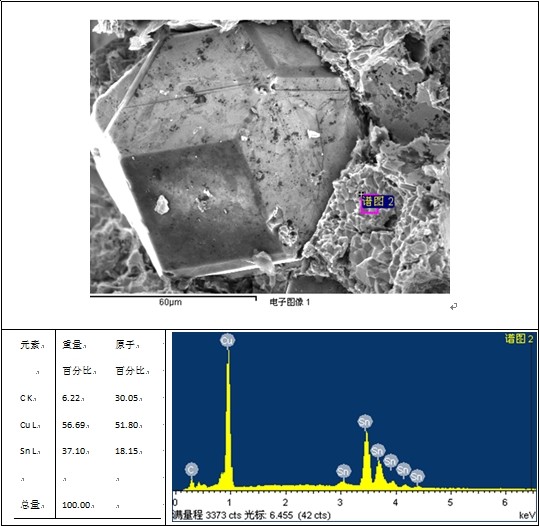

图10 砂轮2断口测试位置2的SEM&EDS测试结果
图11 砂轮2断口测试位置3的SEM&EDS测试结果

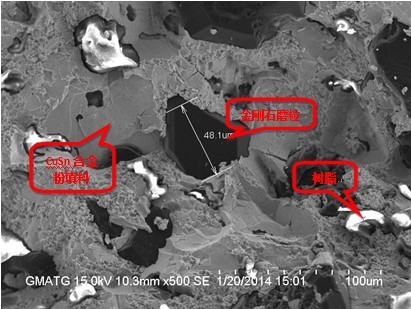

图12 砂轮3断口形貌图
从图12可观察，砂轮3的断口形貌与砂轮1类似，主要由金刚石磨粒、CuSn合金粉基体以及树脂粘合剂3部分组成，金刚石颗粒的直径约40-50μm。
图13 砂轮3断口元素分布面扫描

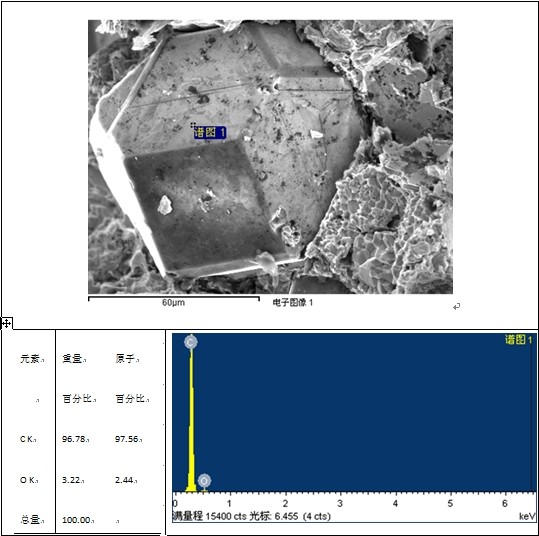

图14砂轮3断口测试位置1的SEM&EDS测试结果
图15 砂轮3断口测试位置2的SEM&EDS测试结果
图16砂轮3断口测试位置3的SEM&EDS测试结果
