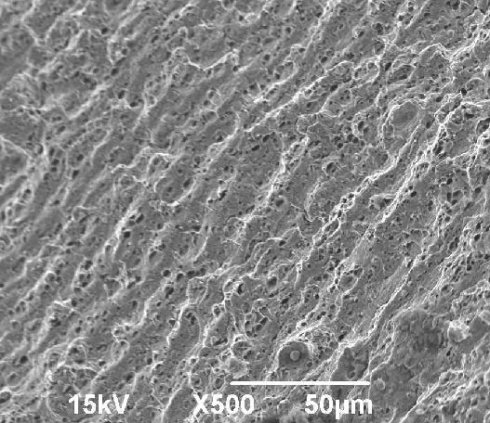

图1是X70弧形线区的微观形貌二次电子像，为排列规则的平行韧窝带。属韧性断裂区。
图1 样品（X70）的平行韧窝带（扫描电镜SEM）

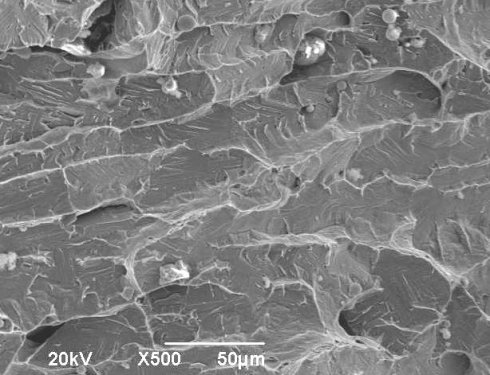

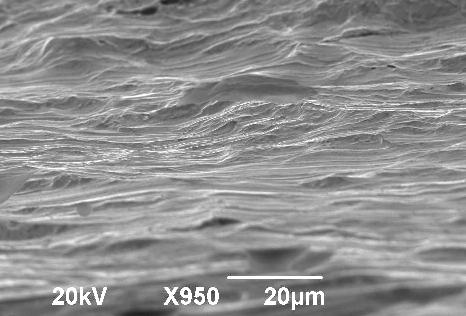

图2是X70（5号样品）断口疲劳撕裂边缘的二次电子像，其具有明显的金属沿滑移面滑移分离的韧性断裂典型特征：涟波花样的滑移带。
图2 5号样品（X70）的涟波花样的滑移带（扫描电镜SEM）

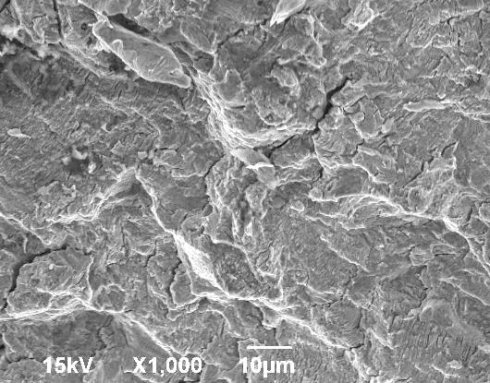

图3是X70断口解理断裂区的二次电子像，主要形貌特征为：解理台阶、撕裂棱。具有明显的疲劳断口的基本形貌特征：沿晶断裂的、平行的多条线痕疲劳条带、平行的多条二次裂纹带。
图3 样品（X70）的解理断裂区（扫描电镜SEM）
22Cr钢断口形貌特征分析
22Cr宏观形貌特征为：整个断口全部是较平整的片状形貌，为解理断裂。

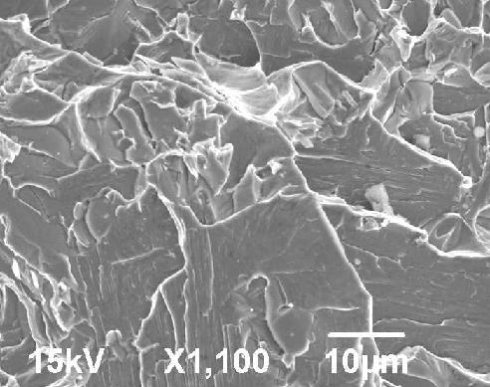

图4、5 22Cr解理断裂区（扫描电镜SEM）
图4、5是22Cr断口的二次电子像，断口为解理断裂，形貌特征为：鱼骨状花样、扇形花样、解理台阶。
