一、金鉴服务

金鉴实验室是拥有CMA和CNAS资质的第三方检测公司，拥有专业的技术团队，深刻理解LED灯具安规标准，提供完整的灯具安规试验服务，帮助客户更好了解产品的安全性能。

二、依据标准

GB 7000.1-2015《灯具 第1部分：一般要求与试验》

IEC 60598-1:2020《Luminaires - Part 1: General requirements and tests》

EN 60598-1:2021+A11:2022《Luminaires - Part 1: General requirements and tests》

三、外部接线和内部接线试验的意义

外部接线试验：外部接线指灯具与电源之间的连接，包括电源线、插头、开关等。该试验主要是为了确保外部接线的正确性和安全性。具体试验内容包括线缆的绝缘性能、线缆接头的可靠性、接地线的连接情况等。正常的外部接线可以确保灯具与电源之间的电路连接良好，减少电器事故的发生。

内部接线试验：内部接线指灯具内部电路之间的连接，包括光源与电源之间的连接、驱动电路的连接等。该试验主要是为了确保内部接线的正常连接和安全性。具体试验内容包括电路板的焊接质量、连接器的可靠性、电路板上的绝缘处理等。正常的内部接线可以确保灯具的电路工作正常，减少电气故障和火灾的风险。

进行外部接线和内部接线试验的主要原因如下：

1.安全性：正常的接线可以确保灯具在使用过程中没有漏电、电流过载等安全隐患。不合格的接线可能导致电气事故和火灾的发生，对人身安全和财产造成威胁。

2.可靠性：合格的接线能够保证灯具的正常工作和长期稳定性。良好的内部接线可以确保电路板和电子元件之间的正常通信，降低故障率和维修成本。

3.符合法规和标准要求：外部接线和内部接线的质量和安全性是许多国际和行业相关标准（如IEC、UL、EN等）的要求。通过进行接线试验并符合标准要求，可以确保灯具产品获得认证和市场准入。

综上所述，灯具的外部接线和内部接线需要进行试验，以确保接线正确、安全和可靠。这有助于预防电气事故和火灾的发生，确保灯具产品的质量和安全性，并符合相关法规和标准的要求。

四、外部接线和内部接线的试验

外部接线和内部接线的试验内容按试验方式来说，可分为接线目视检验和软线固定架拉力试验，其中目视检验占大部分。

目视检验

外部接线和内部接线的目视检验内容相对较为繁杂，本文着重挑选其中主要内容将述，内容如下：

1.灯具与电源的连接方式，应提供下列方式中的一种：

1.1固定式灯具：

灯具连接装置；

接线端子；与插座配合的插头；

连接引线；

电源线；

与电源导轨连接的接合器；

器具插座；

安装耦合器；

II类灯具，通过具有适当连接器(例如插头)的信息技术通信电缆供电。

1.2可移式灯具：

电源线带插头；器具插座；

II类灯具，通过具有适当连接器(例如插头)的信息技术通信电缆供电。

1.3导轨安装灯具：

接合器或连接。

1.4半灯具：

螺口或卡口灯头。

2.室外使用灯具，不应使用聚氯乙烯绝缘的外部接线（澳大利亚、奥地利和日本除外）。

该要求不适用于：

Ⅲ类灯具或灯具中的SELV电路或PELV电路；

用其他方式从室外环境得到保护的外部接线。

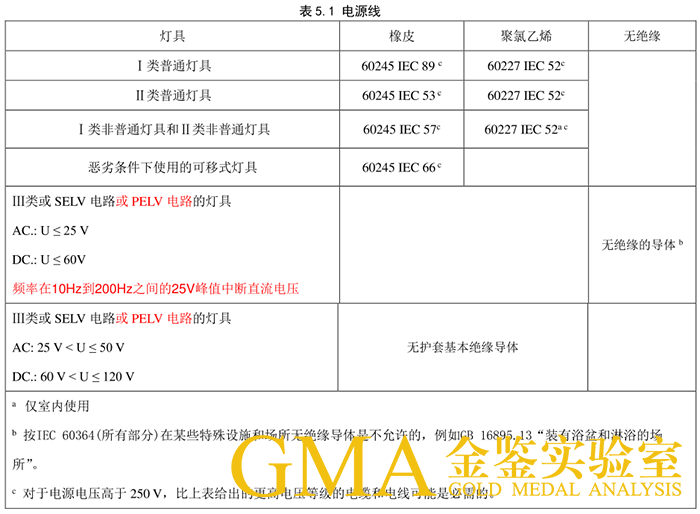

3.由灯具制造商提供的电源线作为与电源的连接方式，其机械和电气性能至少应符合IEC 60227和IEC60245（所有部分）的规定，如IEC60598-1表5.1所示，并且能承受正常使用条件下暴露的最高温度而不变质。如果满足上述条件，聚氯乙烯和橡皮以外的材料也可采用，但这样的话，IEC60227-2和IEC60245-2特殊要求不适用。

无护套基本绝缘导体经受IEC60598-1对SELV或PELV（500V）的电气强度试验。

4.线缆应提供足够的机械强度，外部布线导体(例如电源线和内部连接电缆)的标称截面积应不小于IEC60598-1表5.3规定的面积：

若灯具提供一个10/16A的插座，软导体的标称截面积至少是1.5mm²。

有足够的载流能力和机械特性，最大额定电流不超过2A的SELV电路/灯具，PELV电路/灯具的外部电缆，导体截面积可以小于0.75mm2或1.0mm2，但不小于 0.4mm2。

有两根或更多导体的电缆，可以承受相关控制装置提供的正常电流和短路电流的话，每根导体的最小截面积可以是0.2mm²。

5.内部接线的导体规格和型式应与正常使用时出现的功率相适应：

5.1与固定布线直接连接的接线（包括连接引线）：

5.1.1正常工作电流大于等于2A的接线：

标称截面积：最小0.5mm²；

固定式灯具的通过式布线：最小1.5mm²；

绝缘层标称厚度：最小0.6mm（聚氯乙烯或橡皮）。

5.1.2正常工作电流低于2A有机械保护的接线：

标称截面积：最小0.4mm²；

绝缘层标称厚度：最小0.5mm。

5.2通过一个内部的限流装置与固定布线连接的接线，并将最大电流限制在2A以内：

若按照IEC60598-1章节5.4的试验，正常工作条件下以及故障条件下能够防止导线绝缘层的过热，可选择小于0.4mm2为最小截面积。

选择小于0.5mm为最小绝缘层厚度（聚氯乙烯或橡皮）时，应考虑产生的电压应力；  保护装置的额定限值应该是所用装置的一个被证明的特性。

软线固定架拉力试验

试验准备

按常规方式使用软线固定架，用IEC60598表4.1规定的三分之二扭矩拧紧夹紧螺钉。按此准备以后，应不可能将电缆或电线推入灯具，导致其在端子内移动，或导致其接触移动部件或接触在超过导体绝缘层许可温度下工作的部件。

试验程序

使用推拉力计对电缆或电线施加IEC60598表5.2规定值的拉力试验，施加拉力时不能猛拉，每次1s。试验期间测量软缆或软线的纵向位移。在离软线固定架约20mm处的电缆或电线上做一个标记，在第1次受拉和第25次受拉期间，标记的位移不应超过2mm。

随后，电缆和电线经受IEC60598表5.2规定值的扭力试验。

试验判定

在上述试验期间和试验后，标记的位移不应超过2mm，端子内导体不应有可见的移动，而且电缆和软线不应损坏。如果推测端子起到了软线固定架的部分作用，为确认软线固定架的作用是独立于电气连接的，应松开导体与端子的连接重新进行试验。

推拉力计

仪器参数：

型号：MAX500

厂家：HANDPI

最大力：500N
