激光微加工系统 发布时间：2026-05-06

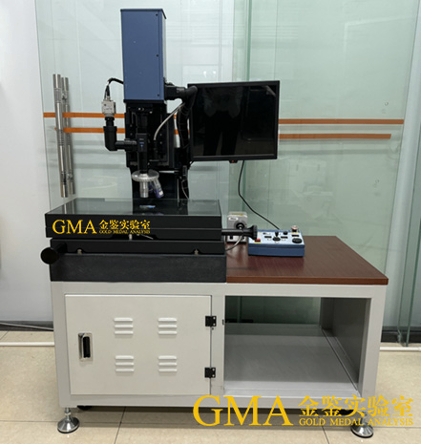

激光微加工系统（半导体、LCD、光学元件与金属）是一款水冷、20Hz的脉冲Nd:YAG激光振荡器，主打精密微加工与修复，覆盖1064nm/532nm/355nm三波长，广泛用于半导体、LCD、光学元件与金属精密加工。金鉴实验室作为专注于半导体领域的科研检测机构，致力于提供高质量的检测服务，为该系统在半导体、LCD、光学元件及金属精密加工等领域的可靠应用提供坚实的质量保障。
核心参数：
- 激光类型：脉冲Nd:YAG固体激光
-镜头倍率：5X、20X、50X
- 冷却方式：循环水冷
- 重复频率：1–20Hz
- 输出波长与能量：
- 1064nm（红外）：12mJ，金属加工首选
- 532nm（绿光）：12mJ，玻璃/陶瓷/半导体加工
- 355nm（紫外）：0.8mJ，超精密微加工
- 结构特点：高刚性抗振机架、高气密防尘激光罩、高精度电动狭缝
金鉴实验室拥有专业的激光微加工系统测试设备和技术团队，能够确保系统核心参数及长期稳定性测试的准确性和可靠性。
主要用途
1. 半导体与显示面板修复（核心场景）
- LCD/OLED：像素点修复、ITO走线熔断/连接、短路点去除，ITO 线路熔断 / 连接、
- 晶圆/芯片：微小电阻修正、薄膜微调、封装开盖/去层，FPC 微过孔加工
- 光刻/掩模：355nm紫外用于亚微米级划线、光刻胶去除、缺陷修补
2. 精密微加工
- 打孔：金属/陶瓷/玻璃微小孔（μm级），如喷嘴、传感器孔，EMMI精密打孔开窗
- 切割/划片：脆性材料（玻璃、陶瓷、蓝宝石）精密切割，半导体晶圆划片
- 雕刻/打标：金属深雕、塑料/玻璃精细打标，无接触、无毛刺
3. 光学与电子元件加工
- 光学元件：透镜/棱镜镀膜修正、微小光学结构加工
- 电子零件：PCB微过孔、线路修正、电容/电阻微调
4. 金属精密焊接与熔接
- 微型件焊接：传感器、医疗植入物、精密五金的点焊/缝焊
- 异种金属焊接：铜-铝、钢-镍等难焊材料的精密连接
金鉴实验室拥有先进的测试设备和专业的技术团队，能够根据客户的具体需求，提供定制化的激光微加工系统工艺验证及环境适应性测试方案，确保产品在各种使用场景下的可靠性和安全性。
关键优势
- 三波长适配：一机覆盖红外/绿光/紫外，匹配不同材质与精度需求
- 高稳定性：水冷+抗振结构，长时间连续加工精度稳定
- 高精度控制：电动狭缝+电子线定位，加工精度达亚微米级
- 易维护：免工具更换冷却水过滤器，灯泡更换便捷
典型应用行业
- 半导体制造与封测
- LCD/OLED显示面板修复
- 光学元件加工
- 精密电子制造
- 医疗器件加工+
- 汽车零部件精密制造
金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案。金鉴将继续秉承专业的服务态度，不断提升自身的技术水平和服务质量，为激光微加工与半导体精密制造行业贡献我们的力量。
