引言

在新能源汽车电子系统中，LED光耦作为实现高压电路隔离（如动力电池管理系统）与信号安全传输（如车载充电模块）的核心器件，需长期承受极端高温环境——动力电池充放电时的局部温度可达 125℃，部分靠近电机的区域温度甚至突破 150℃。这种高温工况不仅会导致 LED 光耦的光发射效率衰减、隔离性能下降，更可能引发电路短路、系统失效等安全风险。金鉴实验室作为专注于LED产业的科研检测机构，能够进行严格的LED检测，致力于为客户提供高质量的测试服务。AEC-Q102 认证作为车用光电器件的国际权威标准，专门针对高温等极端环境设计了严苛测试项目，其中 150℃ 相关的高温测试更是成为 LED 光耦能否通过认证、切入汽车供应链的“生死线”。本文将聚焦 AEC-Q102 认证中与 150℃ 高温强相关的核心测试项，解析其测试逻辑与技术要求，并结合实践经验给出厂商的应对策略，助力 LED 光耦突破高温可靠性难关。

150℃ ——高温对性能的影响

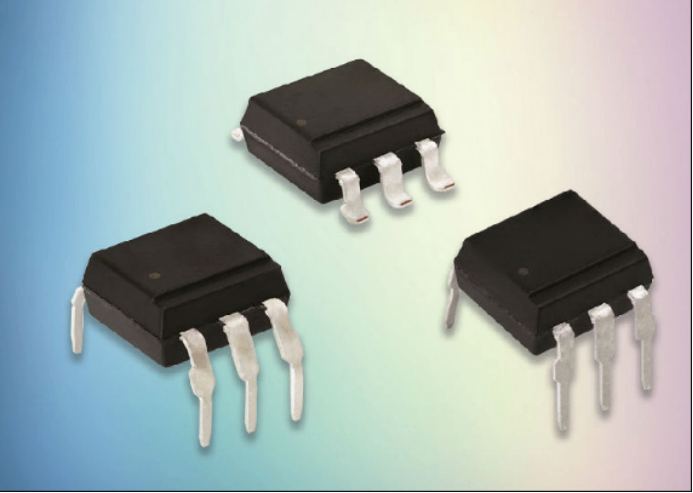

LED光耦由发光二极管（LED）与光敏元件（如光敏三极管）组成，二者的材料特性与封装结构对温度极为敏感，金鉴实验室拥有专业的LED测试设备和技术团队，能够确保LED测试的准确性和可靠性，如需专业检测服务可联系金鉴检测顾问189-2421-3655。

150℃ 高温会直接引发多维度性能失效：

LED 发光效率暴跌：高温会导致 LED 芯片的量子效率下降，正向电压漂移，即使在额定电流下，光输出功率也可能衰减 40% 以上，导致光敏元件接收的光信号不足，无法实现正常的开关或隔离功能。

光敏元件灵敏度衰退：光敏三极管的暗电流会随温度升高呈指数级增长，150℃ 下暗电流可能达到常温的 100 倍以上，导致光耦的隔离电阻大幅降低（从 10¹²Ω 降至 10⁸Ω 以下），无法满足新能源汽车高压系统的隔离耐压要求（通常需 ≥5000Vrms）。

封装与键合失效：高温会加速封装胶（如环氧树脂）的老化黄变，不仅进一步阻挡光传输，还可能因热膨胀系数不匹配导致芯片开裂；同时，金线键合处的金属间化合物会快速生长，导致接触电阻增大、键合强度下降，最终引发开路故障。正是基于这些风险，AEC-Q102 认证将 150℃ 高温场景作为核心测试维度，通过模拟极端工况验证 LED 光耦的长期可靠性。金鉴实验室在进行试验时，严格遵循相关标准操作，确保每一个测试环节都精准无误地符合标准要求。

高温相关的 4 大关键测试项

AEC-Q102 认证针对 LED 光耦的高温可靠性设计了多个专项测试，其中以下 4 项直接以 150℃ 为核心测试条件，且通过率最低、对产品设计影响最大：1. 高温存储测试（150℃，1000 小时）：验证长期耐高温稳定性测试逻辑：将 LED 光耦样品置于 150℃ 的恒温箱中连续存储 1000 小时（模拟新能源汽车全生命周期内的高温累积效应），期间不施加任何电气应力，仅通过温度应力加速材料老化。核心判定指标：存储后 LED 正向电压变化量 ≤±0.1V（避免因电压漂移导致驱动电路过载）；光耦电流传输比（CTR，衡量光信号转化为电信号的效率）变化量 ≤±30%（确保开关功能正常）；隔离耐压（VISO）≥5000Vrms（保障高压系统安全），绝缘电阻 ≥10¹⁰Ω。常见失效点：封装胶老化导致的 CTR 衰减超标、隔离电阻下降，需通过材料升级（如选用耐高温硅胶封装）规避。

2. 高温工作寿命测试（150℃，1000 小时）：验证带载高温可靠性测试逻辑：在 150℃ 高温环境下，对 LED 光耦施加额定工作电压/电流（模拟实际带载工况），连续工作 1000 小时，每 200 小时检测一次关键参数，评估高温与电气应力叠加下的性能衰减趋势。核心判定指标：全程 CTR 衰减率 ≤25%（避免工作中突然失效）；光敏元件暗电流≤10μA（防止隔离性能下降）；无封装开裂、引脚腐蚀等物理缺陷。常见失效点：LED 芯片高温下量子效率衰减、光敏三极管暗电流超标，需优化芯片材料（如采用碳化硅衬底 LED）与光敏元件掺杂工艺。

3. 高温高湿偏压测试（85℃/85%RH，1000 小时，150℃ 烘干后验证）：模拟湿热+高温复合场景测试逻辑：新能源汽车不仅面临高温，还可能遭遇雨天、涉水等湿热环境，该测试先在 85℃/85%RH 湿热环境下对 LED 光耦施加偏压（如 LED 正向电压、光敏元件反向电压）1000 小时，随后在 150℃ 下烘干 24 小时，评估湿热渗透与高温烘干后的性能稳定性。

核心判定指标：烘干后 CTR 变化量 ≤±35%；引脚焊点无腐蚀、封装无鼓包；隔离耐压无明显下降（≥4500Vrms）。常见失效点：水汽渗透导致的引脚电化学腐蚀、封装胶与引脚界面剥离，需加强封装密封性（如采用玻璃绝缘子封装）。

4. 温度循环测试（-40℃~150℃，1000 次循环）：验证高低温交变可靠性测试逻辑：模拟新能源汽车在寒冷冬季（-40℃）与高温夏季（150℃）的极端温度切换，以及启停过程中的温度波动，以 10℃/min 的速率在 -40℃~150℃ 之间循环 1000 次，每个温度点保持 30 分钟。金鉴实验室拥有专业的温度循环测试设备和技术团队，能够确保CTR测试的准确性和可靠性。核心判定指标：循环后 LED 光耦的 CTR 衰减率 ≤30%；金线键合处无断裂（通过 X 射线检测验证）；封装体无开裂、芯片无位移。常见失效点：不同材料（芯片、支架、封装胶）热膨胀系数不匹配导致的机械应力失效，需优化封装结构设计（如采用柔性封装胶）。

突破 150℃ 高温测试

结合 AEC-Q102 认证的测试要求与实际案例，LED 光耦厂商需从材料、工艺、结构三方面进行针对性优化，才能通过 150℃ 高温相关测试：

1. 材料升级：选用耐高温核心组件LED 芯片：放弃传统蓝宝石衬底，采用碳化硅（SiC）或氮化铝（AlN）衬底，二者的耐高温性（SiC 熔点达 2700℃）与热导率（SiC 热导率是蓝宝石的 3 倍）更优，可将 150℃ 下的光效衰减率控制在 20% 以内。封装胶：替换环氧树脂为耐高温硅胶（耐温≥200℃）或玻璃绝缘子，硅胶的抗老化性可使 150℃ 存储 1000 小时后的封装透光率保持 90% 以上，玻璃绝缘子则能彻底解决水汽渗透问题，提升隔离性能。金线与支架：采用直径≥30μm 的高纯度金（Au）线（避免使用铜合金线，高温下易氧化），键合处采用超声焊接工艺增强结合强度；支架选用铜基覆钼（Cu-Mo-Cu）材料，其热膨胀系数与芯片更匹配，减少温度循环中的机械应力。

2. 工艺改进：提升批次一致性与可靠性 芯片贴装工艺：采用共晶焊接替代传统银胶贴装，共晶焊接的热导率（如 Au-Sn 共晶焊热导率达 57W/m·K）是银胶的 5 倍以上，可快速导出芯片热量，避免高温积累。封装密封性控制：引入激光焊接封装技术（而非传统灌胶工艺），激光焊接的密封精度可达微米级，能有效阻挡水汽与杂质进入，降低高温高湿测试中的失效风险。批次筛选强化：在量产环节增加 150℃ 下的预测试（如 200 小时高温工作测试），提前剔除 CTR 衰减超标的个体，确保批次通过率提升至 95% 以上。

3. 结构设计：优化散热与应力分散散热结构集成：在光耦外壳设计散热鳍片，或采用金属外壳封装，将 150℃ 下的芯片结温降低 15-20℃，直接减少光效衰减与暗电流增长。应力缓冲设计：在芯片与支架之间增加柔性缓冲层（如聚酰亚胺薄膜），吸收温度循环中的热膨胀应力，避免封装开裂与金线断裂。

助力 LED 光耦通过高温测试

作为专注汽车电子元件检测的权威机构，金鉴实验室（GMA）针对 LED 光耦的 150℃ 高温测试需求，提供从预测试到认证通过的全流程解决方案：

专属测试设备：配备可精准控温的 150℃ 恒温箱（温度波动 ≤±1℃）、高温偏压测试系统（支持同时对 100 颗样品施加不同电气应力）、X 射线检测仪（可清晰观察金线键合状态），确保测试数据精准可靠。

失效分析能力：针对 150℃ 测试中失效的样品，通过切片分析（观察封装胶老化程度）、红外热成像（定位热点）、电学参数扫描（排查暗电流超标原因），快速定位失效根源，例如曾为某厂商发现“封装胶与芯片界面剥离”问题，并提出硅胶替换方案。

认证周期优化：依托 500+ 光电器件认证经验，将 150℃ 相关测试的整体周期压缩至 45-60 天（行业平均周期为 80-100 天），通过并行测试（如高温存储与温度循环同步启动）与预测试排查，避免重复整改。

金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为失效分析行业贡献我们的力量。
