一、金鉴服务

金鉴实验室是拥有CMA和CNAS资质的第三方试验公司，拥有专业的技术团队，深刻理解LED灯具安规标准，提供完整的灯具安规试验服务，帮助客户更好了解产品的安全性能。

二、依据标准

GB 7000.1-2015《灯具 第1部分：一般要求与试验》

IEC 60598-1:2020《Luminaires - Part 1: General requirements and tests》

EN 60598-1:2021+A11:2022《Luminaires - Part 1: General requirements and tests》

三、防触电保护的概念

灯具的防触电保护是指采取措施和设计，以防止人体接触到灯具带电部分而导致触电危险的功能。它是为了保护用户的安全而设定的一种防护措施。

灯具的防触电保护通常涉及以下方面

接地：确保灯具的金属外壳正确接地，当设备发生故障时，带电部分能够通过接地线路安全地引流，阻止电流通过人体。

绝缘：灯具内部电路应具备足够的绝缘性能，确保电流不会逆向通过金属外壳，防止触电事故的发生。

绝缘监测：一些高级防触电保护设计还包括对绝缘状态的监测和检测，以便及时发现和处理绝缘故障，确保绝缘的持续有效性。

此外，还有其他一些辅助措施和安全功能，如过电流保护、漏电保护等，可以增强灯具的防触电保护性能。

总而言之，灯具的防触电保护定义为采取各种技术手段和设计措施，确保灯具在正常使用过程中，金属外壳不带电或能安全地引流电流，以减少人体触电风险，提高用户的安全性。

四、防触电保护的试验

防触电保护的相关名词

在进行防触电保护试验前，需了解灯具防触电保护型式分类和绝缘类别的基本定义，以明白其各自在防触电保护中所起的作用。

1.灯具按防触电保护型式分类，可分为Ⅰ类灯具、Ⅱ类灯具、Ⅲ类灯具，定义如下：

Ⅰ类灯具：灯具的防触电保护不仅依靠基本绝缘，而且还包括附加的安全措施，即易触及的导电部件连接到设施固定布线中的保护（接地）导体上，使易触及的导电部件在万一基本绝缘失效时不致带电。

Ⅱ类灯具：灯具的防触电保护不仅依靠基本绝缘，而且具有附加安全措施，例如双重绝缘或加强绝缘，没有保护接地或依赖安装条件的措施。

Ⅲ类灯具：防触电保护依靠电源为安全特低电压（SELV）或保护特低电压(PELV)，并且其内部不会产生高于SELV电压的灯具。

2.而灯具上常用的绝缘方式有，基本绝缘、附加绝缘、双重绝缘、加强绝缘，其各种的定义如下：

基本绝缘：用于带电部件上提供基本防触电保护的绝缘。

附加绝缘：另外施加在基本绝缘上的独立绝缘，目的是在基本绝缘失效时提供防触电保护。

双重绝缘：由基本绝缘和附加绝缘组成的绝缘。

加强绝缘：施加在带电部件上单一绝缘系统，提供相当于双重绝缘的防触电保护。

3.防触电保护试验内容

依据标准IEC60598-1，防触电保护试验可简单归纳为下述内容：

3.1带电部件/基本绝缘是否可触及

按正常使用安装和接线后以及为更换可替换光源或（可替换）启动器而打开灯具时。

组合灯具为正常使用安装和（或）装配后，标准试验指不允许触及带电部件。

可移式灯具、可设置灯具和可调节灯具，标准试验指不允许触及基本绝缘部件。

其他类型的灯具，IEC61032中图1的直径50mm试具不能触及基本绝缘部件。

基本绝缘部件不应用在没有防意外接触措施的灯具的外表面。

更换光源或启动器而打开灯具时， 基本绝缘可以触及。

打算内装的部件，被装配在灯具外表面，且直径50 mm球可接触，应符合对独立式部件的有关要求。

3.2正常使用中考虑制造商安装说明书中指出限制的所有方法和安装位置，以及可设置灯具和可调节灯具的所有调节位置，灯具的防触电保护应维持不变可徒手取下的所有部件取下后，防触电保护应保持不变：

除了光源和灯座的下列部件：

卡口灯座：

圆顶盖（接线端子盖）

裙形外壳

螺口灯座：

仅悬吊式灯座的圆顶盖（接线端子盖）

外壳

部件的取下：

不能用一只手通过简单动作取下的固定式灯具的罩盖，不予取下；

替换光源或启动器不得不取下的罩盖，进行本试验时取下；

无螺纹接线端子的按钮释放装置夹持的电源导体，进行本试验时不应取下。

3.3附加的防触电保护要求

Ⅱ类灯具中仅靠基本绝缘与带电部件隔离的金属部件，都作为带电部件：

适用于控制装置的低压电源和输出电路之间没有电气绝缘；

不适用于符合与其相关的IEC安全标准的灯头的非载流部件；

Ⅱ类灯具，光源的玻壳不认为有进一步的防触电保护：

Ⅰ 类灯具中的卡口灯头用的金属灯座应连接到一个保护接地。

3.4 SELV/PELV电路可以有暴露或无绝缘的载流部件的情况：

（1）SELV电路可以有无绝缘的载流部件的情况

①普通灯具

空载电压和负载电压，均不超过：

AC：25V有效值；

DC：60V无波纹；

频率在10Hz至200Hz之间的直流波动电压:峰值为25V。

电压超过25V有效值或无纹波直流60V时，接触电流不超过：

AC：0.7mA(峰值)；

DC：2.0mA（仅没有纹波直流)；

电压或电流超过上述规定值，SELV电路中至少一个导电部件应使用能承   受有效值电压500V历时1min的绝缘测试。

②非普通灯具

标称电压(带载和空载)不超过12V RMS或30V无纹波直流，或频率在10Hz  至200Hz之间的12V峰值中断直流电压；

当灯具开启更换光源时， 适用普通灯具的电压限制(只适用于维修期间接触到  的部件)。

（2）PELV电路可以有暴露的载流部件的情况

①普通灯具

负载和空载电压不超过1 2V RMS或30V无波纹直流。

②非普通灯具

电压(有载和无载)不超过12VRMS或30V无波纹直流；

电压超过PELV电路中上述给定值，则只能接触到接地的极，另一极应采用绝  缘材料保护绝缘材料应能承受IEC60598-1章节10.2.2规定的500VRMS电压测试1 分钟。

3.5 电容放电试验

①装有电容量大于0.5μF电容器的灯具：

应装有放电装置，使灯具与额定电压的电源断开后1min，电容器两端的电压应不超过50 V

②用插头与电源连接的可移式灯具、导轨接合器连接的灯具或带有电源连接器的灯具，具有用标准试验指可触及的触点的，并含有一个电容量超过0.1μF（或0.25μF，对于额定电压小于150V的灯具）电容器：

应装有放电装置，使断开电源后1s，插头两插销间或接合器/连接器触点间的电压应不超过34V。

③用插头与电源连接的，并且含有一个电容量超过0.1μF（或0.25μF，对于额定电压小于150 V的灯具）电容器的其它灯具和导轨接合器安装式灯具：

应装有放电装置，使断开电源后5s，插头两插销间的电压应不超过60V有效值。

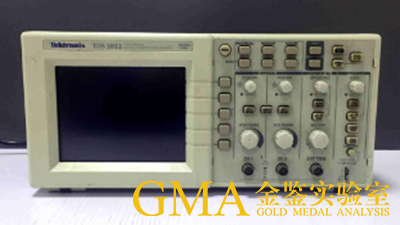

数字存储示波器

五、仪器参数

设备型号：TDS1012

生产厂商：美国tektronix

带宽：60MHz、100MHz、200MHz

取样速率可达2GS/s，2或4通道

四种捕获方式：峰值检测（12ns毛刺）、采样、平均、单次

彩色或单色LCD显示（1/4〃VGA，无源）

“自动设置”菜单和波形选择

探头校验向导可确保探头的正确使用

双时基

高级触发（含脉宽触发，时限范围33ns-10s）

11项自动测量

多语言用户界面（含中文）

波形和设置存储器（二或四个2500点参考波形，10个前面板设置）

所有机型都具备FFT功能

选件TDS2CMA模块、WaveStarTM软件和探头可为用户提供各种应用方案

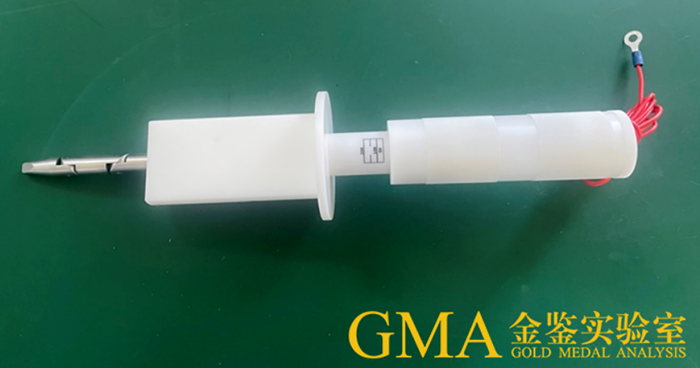

标准试验指

试验钢球

仪器参数：

1.球体横截面直径d=50±0.05mm

2.重量：510±10g
