产品研发时功能正常、小试顺利、第三方检测合格，可一旦批量发货，各类问题就接连出现：北方冬季外壳开裂、南方梅雨季电路板受潮短路、车载控制器半年后偶发故障、沿海五金件快速生锈……

明明做了全套环境可靠性测试，为何现场仍频发问题？核心原因是只做了测试流程，没摸清每项测试的真实作用，没抓住失效机理。下面用通俗语言，拆解 5 类核心测试的用途、解决的现场问题及避坑要点。

一、高低温试验：扛住极端冷热，不损坏、能工作

高低温试验是将产品置于极热 / 极冷环境中，检测是否出现变形、脆化、死机、无法启动等问题，核心看产品在极端温度下的耐受能力。

关键区分

• 工作状态：产品通电运行，验证功能是否正常；

•  存储状态：产品断电，检测材料、结构在极端温度下是否破损。
（很多产品通电耐高温，断电存储却易鼓包、开裂，两种状态都需测试）

核心解决 3 类问题

1.  高温致材料失效：塑料变软、橡胶失去弹性、胶水脱粘、润滑脂稀释，多见于汽车舱内、储能机柜、户外箱体；

2.  低温致部件卡滞：塑料脆化、润滑失效，导致门锁、电机等动作件无法运转，北方户外设备高发；

3.  运输仓储损坏：集装箱暴晒、仓库闷热，不通电产品更易出现材料起泡、变形。

适用产品

汽车电子、储能设备、户外监控、充电桩、工业控制箱等含塑胶 / 橡胶的电子产品。

常见误区

照搬标准温度范围，不结合实际使用场景。室内产品无需过度拉高标准，新疆、东北、沙漠等极端环境产品，标准上限可能不足。

二、恒温恒湿试验：抵御水汽侵入，杜绝 “慢性损坏”

恒温恒湿试验不是简单高温加湿，而是检测气态水汽能否渗入产品内部，破坏绝缘、腐蚀金属、分层胶层与电路板，属于湿热环境下的耐久性测试。

试验类型

•  恒定湿热：持续高温高湿环境；

•  交变湿热：温湿度周期性变化，引发 “呼吸效应”，潮气反复渗入密封结构，考验更严苛。

核心解决 3 类问题

1.  绝缘性能下降：水汽形成水膜，结合离子残留引发漏电、短路，南方、沿海、东南亚地区常见；

2.  电化学迁移：潮湿带电环境下金属迁移，导致线路短路，电源板、连接器易失效；

3.  材料吸湿膨胀：PCB、灌封胶吸湿后受热膨胀，内部开裂、分层。

适用产品

户外电子、充电桩、LED 电源、汽车控制器、密封类电子产品。

常见误区

用 IP 防水等级替代恒温恒湿。IP 防护挡液态水，挡不住气态水汽，IP67 产品仍可能因结露导致电路板短路。

三、冷热冲击试验：扛住温度骤变，防止内部撕裂

冷热冲击与高低温完全不同：高低温是 “缓慢恒温”，冷热冲击是温度快速切换，检测不同材料热胀冷缩速率差异，是否导致焊点、胶层、界面开裂。

核心参数

温变率≥15℃/min，部分达 30~50℃/min，转换时间为秒级；普通高低温循环温变率≤5℃/min。

核心解决 3 类问题

1. 焊点微裂纹：常温、高低温测试正常，冲击后出现接触不良、直接失效，车载板卡、功率模块高危；

2. 胶层 / 密封脱层：胶与基材热胀冷缩不同步，出现翘边、开裂，防水失效；

3.  异种材料结合处损伤：金属包塑、玻璃 + 金属等界面松动，表面无异常，内部已受损。

适用产品

汽车电子、逆变器、BMS、功率模块、异种材料连接结构。

常见误区

用高低温循环替代冷热冲击。慢速温变会让材料释放应力，无法暴露内部裂纹，必须用专用冲击箱测试。

四、老化试验：筛除早期失效，避免次品流向市场

老化试验是压缩产品使用时间，让 “初期正常、使用后故障” 的问题在出厂前暴露，分为通电运行老化与高温存储老化，通电老化筛选效果更优（虚焊、接触不良需电流热效应触发）。

核心检测 3 类风险

1.  早期失效：筛除刚使用就损坏的 “早夭产品”；

2.  工艺缺陷：虚焊、螺丝松动、压接不到位等，连续运行后快速暴露；

3.  参数漂移：传感器、模拟电路数值不稳定，提升产品一致性。

适用产品

批量电子产品、工业电源、控制板、汽车电子、医疗电子。

常见误区

1.  仅做常温老化，高温应力能大幅提升缺陷暴露效率；

2.  盲目延长老化时间，过长会占用产能、消耗产品寿命，核心看筛选效率。

五、盐雾试验：验证防腐能力，戳破表面处理 “假象”

盐雾试验是将产品置于盐雾腐蚀环境中，快速暴露材料、镀层、涂层、结构的防腐短板，盐雾时长≠自然使用寿命，“24 小时盐雾 = 海边 1 年” 的说法无科学依据。

试验类型

• 中性盐雾（NSS）：常规防腐测试；

• 醋酸盐雾（AASS）、铜加速醋酸盐雾（CASS）：腐蚀性更强，适用于镀层、高氯环境测试。

核心解决 3 类问题

1.  基材耐腐蚀性：材料选型错误，再好的表面处理也无法弥补；

2.  表面处理可靠性：镀层 / 涂层厚度不均、边角偷薄等问题快速显现；

3.  结构缝隙腐蚀：螺丝缝、搭接边、线束入口等隐蔽位置锈蚀，外表无异常内部已腐烂。

适用产品

五金件、汽车零部件、紧固件、户外箱体、沿海用金属结构件。

常见误区

仅看外观防锈，不拆解检测；轻信供应商镀层时长承诺，拐角等关键位置易镀层不足。

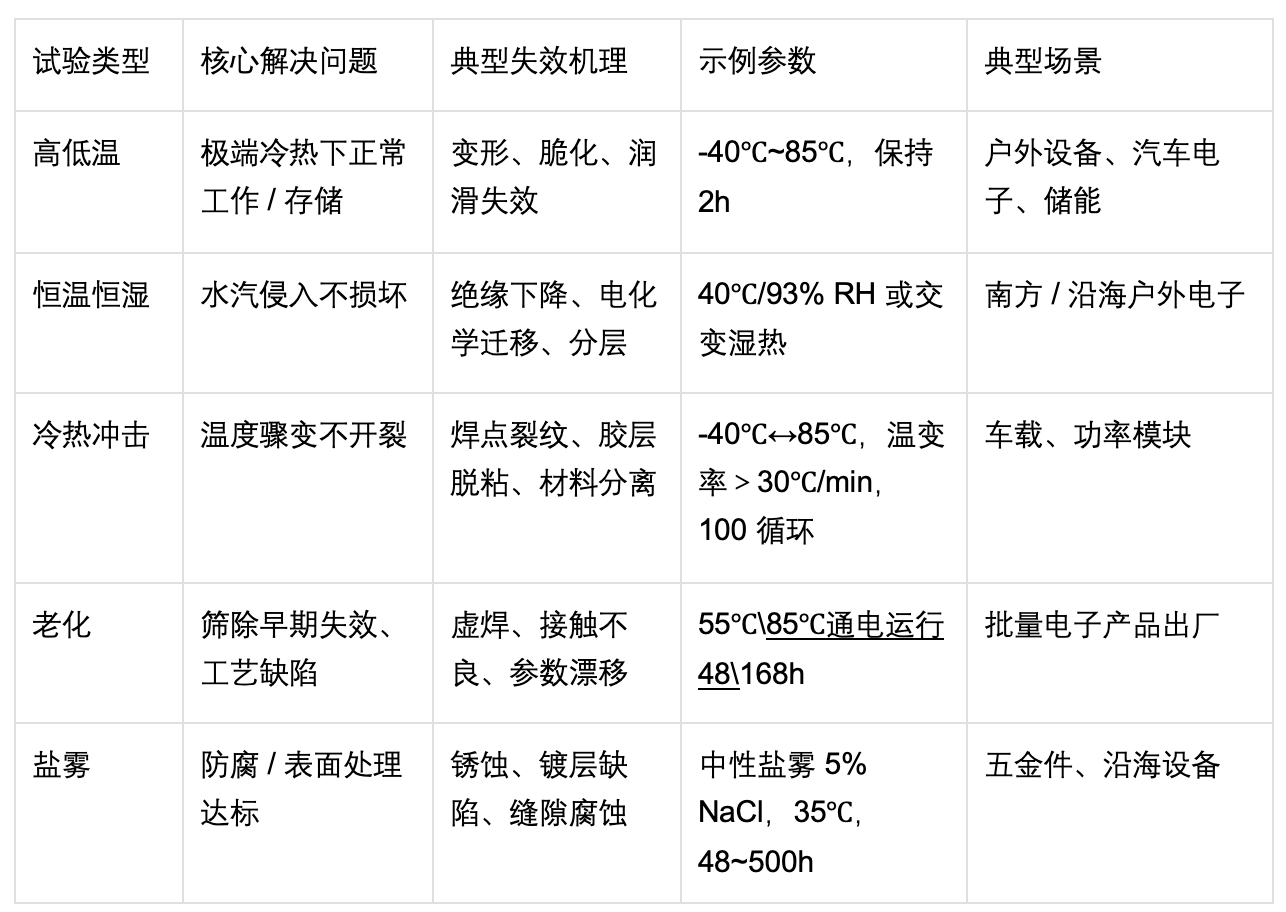

5 类测试核心对比表

测试组合使用逻辑

1.   研发阶段：高低温 + 恒温恒湿 + 冷热冲击，暴露设计缺陷；

2.   小批量验证：新增盐雾（金属件）+ 老化（工艺稳定性）；

3.   量产抽检：以老化、快速高低温为主，筛选次品。

测试顺序要点

•  盐雾后产品已腐蚀，不可再做功能测试；

•  冷热冲击置于振动测试前，避免裂纹干扰结果。

极简测试选择口诀

怕热怕冷测高低温，怕潮怕雾测恒温恒湿；
怕骤冷骤热开裂测冷热冲击，怕初期故障测老化；
怕生锈、镀层翻车测盐雾。

产品测试不是为了拿到合格报告，而是确保用户使用无故障。发货前先明确：产品最易因冷、热、湿、盐、疲劳哪种因素失效？测试条件是否匹配真实场景？是否拆解检查内部缺陷？三项清晰，再批量发货。
