PCB镀层可靠性和失效分析 发布时间：2025-11-17
随着电子设计朝轻薄方向发展，PCB制造工艺中的高密度集成（HDI）技术使终端产品设计更加小型化，同时满足电子性能和效率的要求。HDI目前广泛应用于手机、数码、汽车电子等产品。HDI盲孔底部裂纹等异常是高密度互连印制电路板可靠性问题之一，其影响因素多，在制造过程中不易被检测出来，业者称之为典型的灰色缺陷，往往到了终端装机后出现质量问题才发现，导致大额的索赔。金鉴实验室作为专注于光电半导体领域的科研检测机构，金鉴实验室具备冷热冲击，回流焊测试等老化测试设备，具有机械研磨，氩离子抛光，FIB离子束等制样手段，扫描电镜/透射电镜，EDS能谱等分析手段。面向PCB板厂，药水厂商等客户，可提供镀层开路、镀层裂纹、镀层空洞、柱状结晶、孔壁分离等失效分析；冷热冲击、回流焊、镀层结晶、镀层覆盖性等可靠性分析。金鉴致力于为客户提供高质量的测试服务，为PCB在各个领域的可靠应用提供坚实的质量保障。
冷热冲击

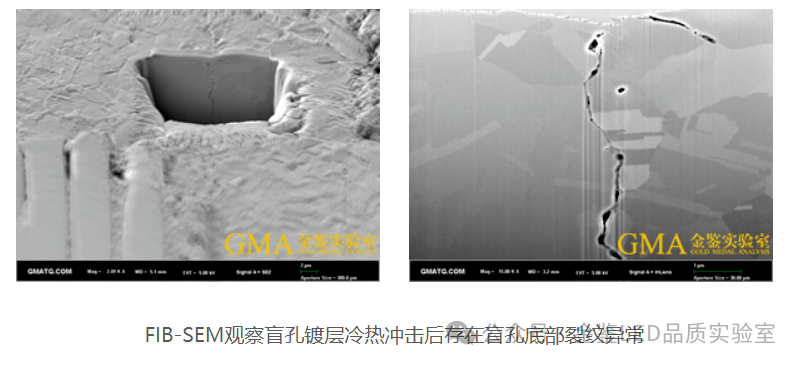

金鉴实验室针对PCB板冷热冲击测试，并检测电阻变化，对镀层失效部位可通过氩离子抛光或者FIB切割观察镀层间裂缝，镀层开路，孔壁分离等不良缺陷，为PCB板厂工艺改进指明方向。如需专业检测服务可联系金鉴检测顾问189-2421- 3655。
回流焊测试
金鉴实验室回流焊模拟SMT及返工状况，可有效测试镀层的热可靠性，可快速测试镀层是否有结合力不良，镀层开裂等缺陷，并对缺陷进行分析。针对SMT，金鉴实验室提供包括回流焊测试等一站式服务，涵盖各个环节，满足客户多元化的需求。
镀层形貌及结晶

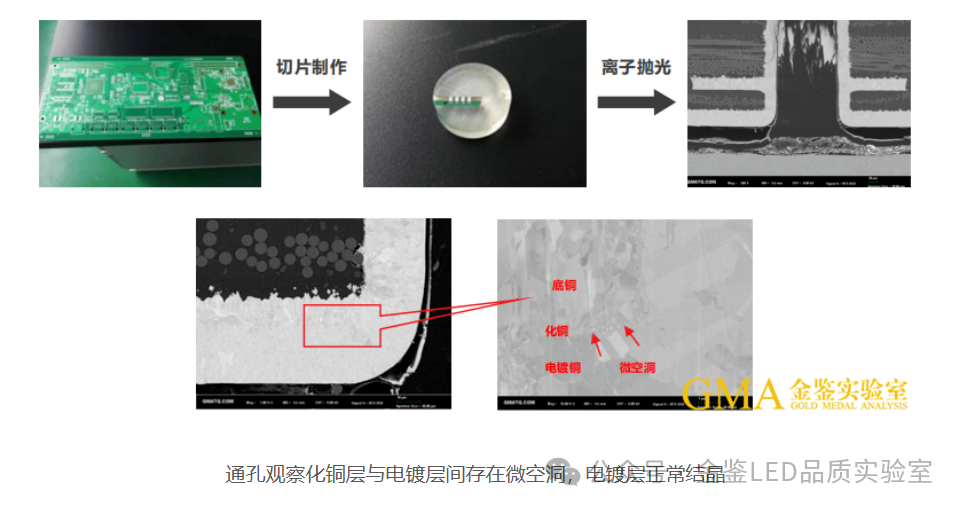

金鉴实验室通过氩离子抛光后，场发射电镜可观察不同镀层的形貌，可直观判断镀铜层是否存在“柱状结晶”等严重影响镀层热可靠性的结晶状态。也可观察不同镀层间是否存在“空洞”、“ 裂纹”等不易监控到的异常。金鉴实验室在进行试验时，严格遵循相关标准操作，确保每一个测试环节都精准无误地符合标准要求。
镀层覆盖性

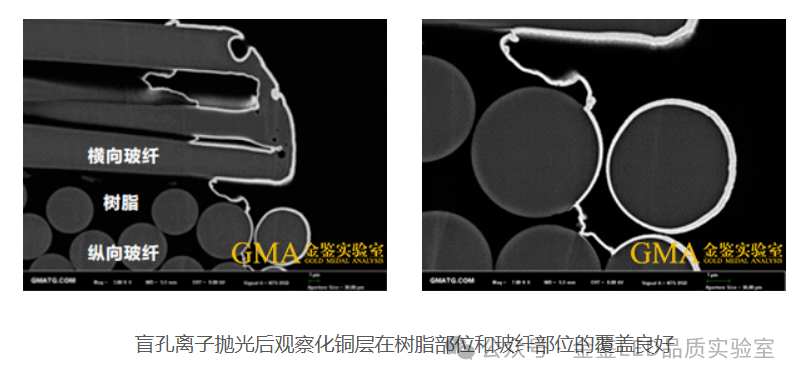

化铜层作为孔内导通最为关键的工艺，其厚度约为0.3-0.5μm，常规背光覆盖性只能定性观察整体覆盖等级，针对出现孔无铜等异常时，经常不能通过背光等级来推断异常来源，如通过机械研磨后观察孔内覆盖性及厚度，化铜层存在损伤，无法准确判定化铜层的状态。金鉴实验室通过氩离子抛光后场发射电镜可观察到化铜层在玻纤、树脂位置的覆盖性，可为PCB厂化铜覆盖差异提供判定依据，也可为药水厂商研发阶段提供参考。金鉴实验室专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为PCB行业贡献我们的力量。
