EBSD技术的工作原理、数据采集与分辨率能力 发布时间：2025-11-06
EBSD技术：材料显微学的先进工具
电子背散射衍射（EBSD）技术是材料科学中一种重要的显微分析技术。它通过分析高能电子束与样品相互作用产生的背散射电子的衍射花样，获取样品的晶体结构、晶粒取向、晶界类型等关键晶体学信息。作为一种结合了扫描电子显微镜（SEM）与衍射分析功能的高分辨率表征手段，EBSD在材料研究与工业检测中发挥着越来越重要的作用。金鉴实验室作为一家专注于材料分析领域的科研检测机构，拥有先进的EBSD设备，能够提供高精度的晶体结构分析服务，帮助客户深入理解材料的微观特性。
EBSD技术的基本原理

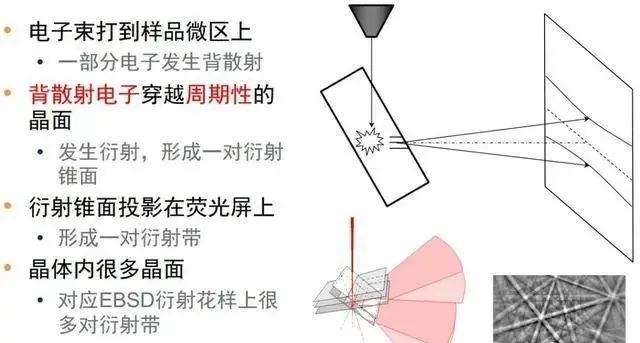

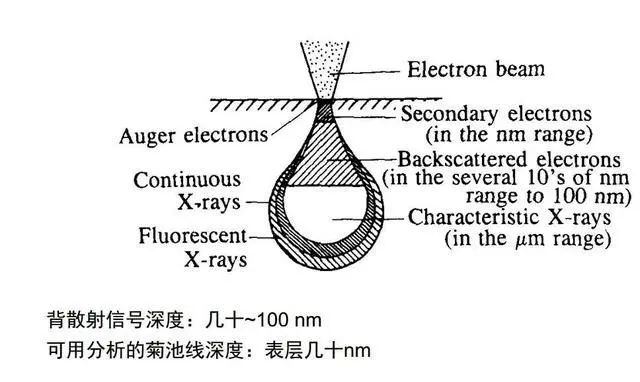

在扫描电子显微镜中，当高能电子束入射到倾斜的样品表面时，会在近表层发生非弹性散射，部分电子在晶体内部某个晶面族上满足布拉格条件时发生衍射，形成一系列衍射锥。这些衍射锥与荧光屏相交，形成特有的菊池花样。菊池花样直接反映了晶体的对称性、晶格参数以及晶面夹角等信息，通过对花样的标定，即可实现晶体相的鉴定和晶体取向的确定。
EBSD系统组成
一套完整的EBSD系统主要包括以下几个部分：
1. 扫描电子显微镜（SEM）：提供高能电子束并在样品表面进行扫描；

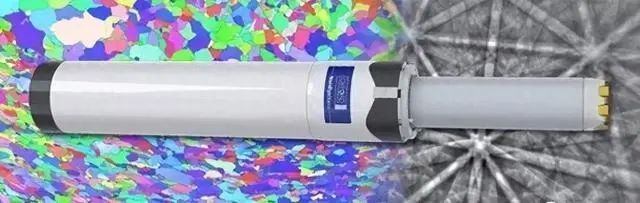

2. EBSD探测器：通常包括荧光屏、灵敏的CCD或CMOS相机，用于采集菊池花样；
3. 图像处理与分析系统：对采集的衍射花样进行背景扣除、增强和标定，提取晶体学参数；
4.软件平台：实现花样自动标定、取向成像、相鉴定、应变分析等多种高级功能。
此外，现代EBSD系统常与能谱仪（EDS）联用，实现显微组织形貌、晶体学信息和成分分析的一体化采集。金鉴实验室不仅拥有专业的技术团队，还配备了先进的测试设备，能够为您提供精确的测试服务。
EBSD技术的核心能力
1. 卓越的数据采集能力
EBSD的数据采集能力主要体现在其速度、通量及多信息同步获取方面。
高速面扫描：现代EBSD系统可实现高速甚至超高速测量，采集速度可达每秒数千个点。这使得在几分钟内对样品微观组织进行大面积、高通量的“面扫描”成为可能，能够积累数十万乃至上百万个数据点，从而获得具有高度统计意义的分析结果（如晶粒尺寸分布、织构强度等）。
多信息同步获取：EBSD可与能谱（EDX）探头无缝联用，在获取每个点的晶体取向和相信息的同时，同步获取其化学成分数据，实现“成分+结构”的一站式分析，极大地提高了分析效率和数据的综合性。
2. 高超的分辨率能力
EBSD的分辨率能力主要包括空间分辨率和角度分辨率。金鉴实验室的EBSD技术，以其高效的速度和精准的分辨率，在材料表征领域中展现出卓越的性能，为材料科学研究提供了强有力的工具。如需进行专业的检测，可联系金鉴检测顾问189-2421- 2733。
高空间分辨率：EBSD能提供亚微米级别（通常可达0.1μm以下）的空间分辨率。这意味着它能够清晰分辨出微小析出相、细小的再结晶晶粒以及高度局域化的变形结构，为研究微观尺度的材料行为提供了可能。
高角度分辨率：EBSD技术具有卓越的取向测量精度，其角度分辨率通常优于0.5°。这使得它能够精确表征晶体间微小的取向差，从而准确识别小角晶界、量化晶内取向梯度以及分析材料中的微小弹性应变场。
样品制备原则
为了进行有效的EBSD分析，样品制备需要遵循一定的原则，包括无残余应力、表面平整（振动抛光）、清洁、适合的形状及尺寸、以及良好的导电性。样品制备过程可能包括离子刻蚀、抛光等步骤，以确保样品表面状态适合EBSD分析。金鉴实验室在进行试验时，严格遵循相关标准操作，能够根据不同材料的特性，制定了针对性的样品制备方案。
EBSD在材料研究中的应用
1. 晶粒尺寸与形状统计分析。

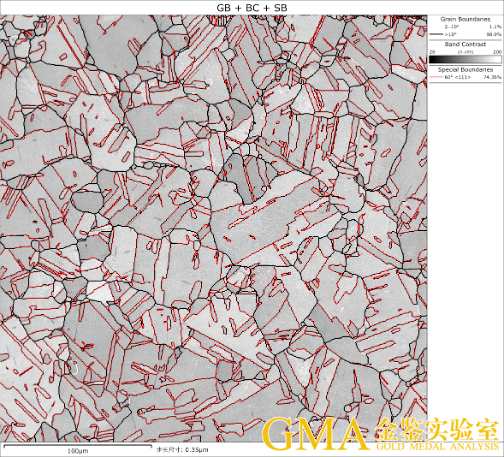

2. 晶界特性表征（大角、小角晶界、特殊重合点阵晶界等）。
3. 织构与取向分布函数分析。
4. 相鉴定与多相材料中相分布分析。
5. 塑性变形与再结晶过程研究。
6. 微纳米尺度应变分布测量。
EBSD技术以其高分辨率和丰富的晶体学信息，在材料科学研究中扮演着越来越重要的角色。随着技术的不断进步，EBSD技术的应用范围将进一步扩大，金鉴实验室拥有先进的EBSD技术设备和专业的技术团队，能够提供标准的EBSD测试服务，为您的研究或产品质量控制提供强有力的数据支持。金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量。
