透射电镜在氮化镓器件研发中的关键作用分析 发布时间：2025-10-31
在半导体材料的研究领域中，透射电子显微镜（TEM）已成为一种不可或缺的分析工具。它能够让我们直接观察到氮化镓（GaN）外延片中原子级别的排列细节——这种第三代半导体材料，正是现代快充设备、5G通信基站乃至电动汽车动力系统的核心组成部分。TEM技术的应用，为科研人员提供了深入探索纳米世界的视觉能力。金鉴实验室作为专注于光电半导体领域的科研检测机构，具备专业的TEM设备，致力于为客户提供高质量的测试服务，为半导体材料在各个领域的可靠应用提供坚实的质量保障。

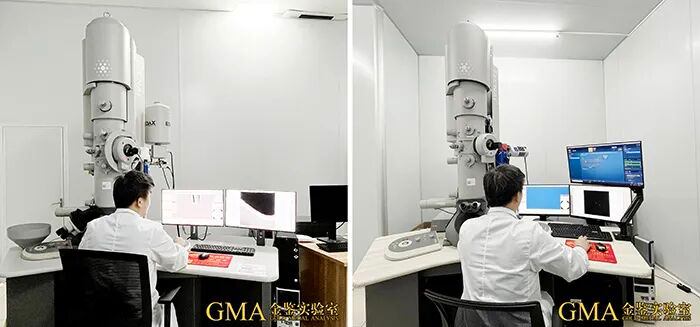

透射电子显微镜利用电子束穿透超薄样品，通过电子与样品原子的相互作用形成高分辨率图像。金鉴具有专业的TEM设备，可用于无机材料微结构与微区组成的分析和研究，为客户提供高效检测服务。如需专业检测服务，可联系金鉴检测顾问188-1409-6302。
其核心技术特点包括：
1. 原子级分辨率
现代TEM的分辨能力已达到亚埃级别（小于0.1纳米），能够直接分辨材料中的单个原子。这种卓越的分辨率源于电子束的极短波长以及先进的电磁透镜系统设计。
2. 多模式成像
TEM提供多种成像模式，包括高分辨透射电镜（HRTEM）、选区电子衍射（SAED）和高角环形暗场（HAADF）等。每种模式都能提供特定的材料结构信息，从晶体结构到化学成分分布。
一、材料质量分析

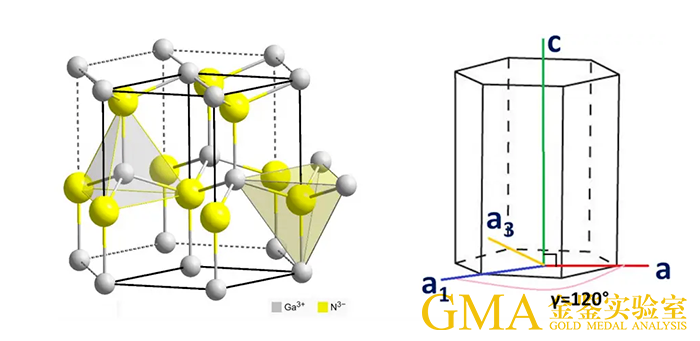

1. 晶体结构表征通过高分辨透射电镜可以观察GaN材料的原子排列结构。这种方法能够清晰显示外延层与衬底之间的匹配情况，帮助研究人员评估材料生长质量。选区电子衍射技术可以进一步确认晶体的取向特征。

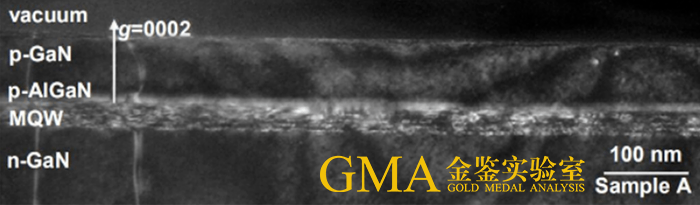

2. 量子阱结构分析多量子阱（MQW）是LED器件的核心发光区域，其厚度和均匀性直接决定器件的发光效率。TEM的截面分析能够精确测量InGaN/GaN量子阱的层厚，这些量子阱通常只有2-5纳米厚。通过高角环形暗场（HAADF）成像结合能量色散X射线光谱（EDS）元素分析，研究人员可以进一步验证铟（In）组分的分布梯度，为优化量子阱结构提供实验依据。

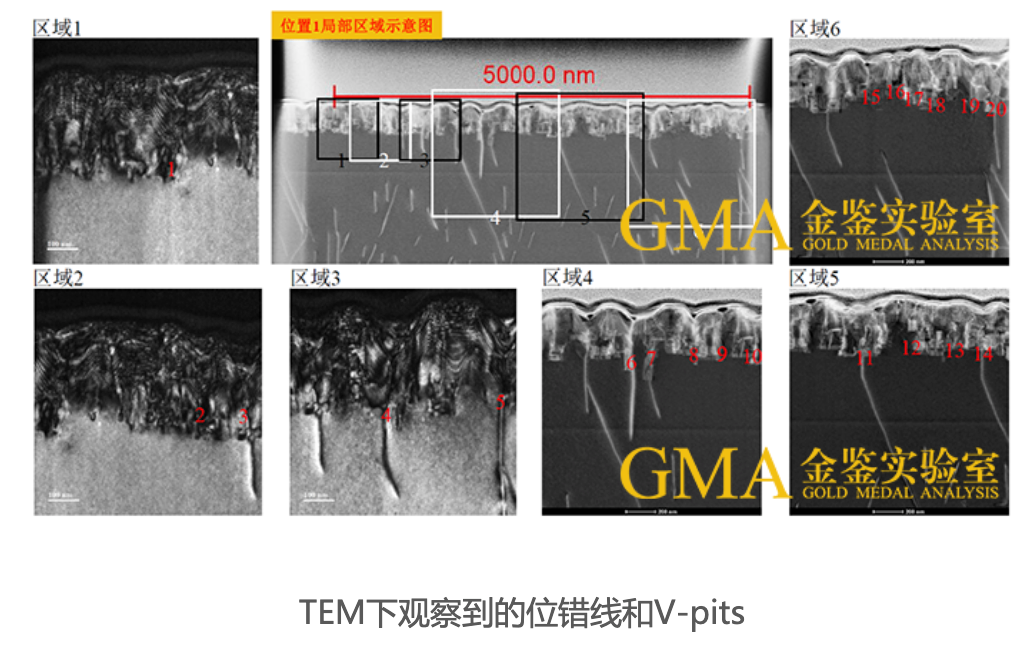

3. 缺陷识别GaN材料在生长过程中会产生各种缺陷。通过TEM技术可以清楚观察到位错、层错等缺陷的形态特征，并对其进行分类统计。这些分析结果对改进材料制备工艺具有指导意义。金鉴实验室提供透射电子显微镜（TEM）表征服务，能够为位错密度的精确测量提供了强有力的技术支持。
二、界面特性研究
1. 异质结构界面
在异质结构材料中，界面质量直接影响器件性能。TEM可对界面结构进行细致观察，分析界面平整度、过渡层结构等参数。这些观察结果有助于理解材料的应力分布情况。
2. 接触界面分析
结合能谱分析技术，TEM可以研究金属与GaN的接触界面特性。例如，在电极工艺研究中，可以观察到界面处的微观结构变化，从而理解其电学特性的形成机制。
三、失效分析与工艺优化
1. 漏电问题研究
当器件出现漏电现象时，TEM可以帮助定位缺陷位置。通过观察缺陷在器件结构中的分布情况，可以分析漏电产生的原因，为解决问题提供方向。
2. 工艺影响评估
在器件制备过程中，各种加工工艺可能对材料造成影响。TEM可以观察这些工艺引起的材料变化，帮助优化工艺参数，减少损伤。
3. 封装可靠性
在封装环节，热应力可能导致材料出现问题。通过TEM分析可以了解材料在封装过程中的变化，为提高器件可靠性提供参考。金鉴实验室拥有先进的测试设备和专业的技术团队，能够根据客户的具体需求，提供定制化的TEM测试方案，确保产品在各种使用环境下的可靠性和安全性。
四、多技术联动的综合分析
1. 与XRD技术结合
X射线衍射提供宏观结构信息，TEM则提供微观结构细节。两种方法相互补充，可以更全面地了解材料特性。
2. 与SEM技术配合
扫描电镜适合观察表面形貌，TEM则可以分析内部结构。在实际研究中，通常先通过SEM进行快速筛查，再使用TEM进行深入分析。
总结
透射电镜在氮化镓器件研发中发挥着重要作用。从材料制备到器件性能分析，TEM提供了宝贵的微观结构信息。随着技术不断发展，TEM分析将继续推动氮化镓器件技术进步，为半导体行业发展提供支持。金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为半导体行业贡献我们的力量。
