纳米加工技术的核心：聚焦离子束及其应用 发布时间：2025-10-29
聚焦离子束技术的崛起
在纳米科技蓬勃发展的浪潮中，纳米尺度制造业正以前所未有的速度崛起，而纳米加工技术则是这一领域的心脏。聚焦离子束（Focused Ion Beam，FIB）作为纳米加工的代表性方法，凭借其卓越的性能和广泛的应用前景，成为了纳米加工领域的明星技术。金鉴实验室作为专注于材料分析领域的科研检测机构，能够通过专业的FIB技术为客户提供高质量的测试服务。FIB结合扫描电子显微镜（Scanning Electron Microscopy，SEM）形成的双束系统（Dual Beam System），不仅具备高精度微纳加工能力，还拥有超高空间分辨率成像功能，堪称超精细加工和表征领域的利器。从材料科学的视角来看，FIB能够以近乎无应力的方式进行超精细加工，对材料的特殊要求极低，这使得它在半导体行业率先崭露头角，例如在光刻、光掩模维修、电路修改、故障诊断分析和样品制备等方面得到大规模应用。
金鉴实验室拥有专业的FIB/SEM双束系统测试设备和技术团队，能够确保测试的准确性和可靠性，如需进行专业的检测，可联系金鉴检测顾问188-1409-6302。
聚焦离子束系统的基本原理

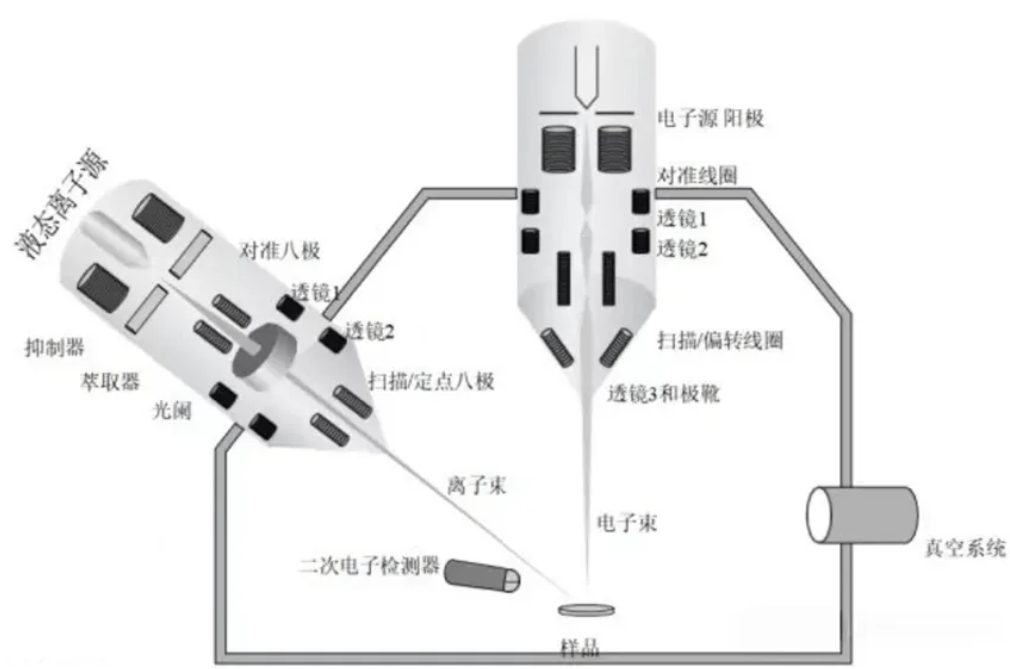

聚焦离子束系统是一种利用电透镜将离子束聚焦成极小尺寸的显微切割仪器。目前，商用系统普遍采用液相金属离子源（Liquid Metal Ion Source，LMIS），其中金属材质为镓（Gallium，Ga）。镓元素因其低熔点、低蒸气压以及良好的抗氧化能力而被选中。典型的离子束显微镜由液相金属离子源、电透镜、扫描电极、二次粒子探测器、5-6轴向移动的试片基座、真空系统、抗振动和磁场装置、电子控制面板以及计算机等硬件设备组成。
通过在液相金属离子源上施加外加电场，可以使液态镓形成细小尖端，再通过负电场（Extractor）牵引尖端的镓，从而导出镓离子束。在一般工作电压下，尖端电流密度约为10⁻⁸ Amp/cm²。借助电透镜聚焦，经过一系列变化孔径（Automatic Variable Aperture，AVA）调节，可以决定离子束的大小，最终经过二次聚焦至试片表面。离子束通过物理碰撞实现切割目的，其结构示意图清晰地展示了这一过程。
聚焦离子束技术在制样中的应用
聚焦离子束（FIB）制样技术是一种先进的样品制备方法，其原理是利用电透镜将离子源产生的离子束经过离子枪加速后聚焦，作用于样品表面，实现样品材料的铣削、沉积、注入和成像等功能。

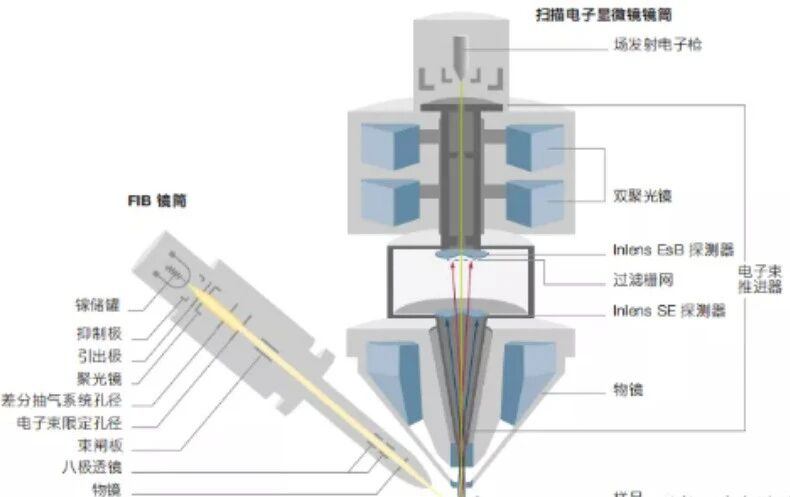

大多数 FIB 设备使用镓（Ga）作为离子源，也有一些设备具备氦（He）和氖（Ne）离子源。将扫描电子显微镜（SEM）与 FIB 集成为一个系统，可以充分发挥两者的优点。在加工过程中，可以利用电子束实时监控样品的加工进度，从而更好地控制加工精度，使其成为纳米级分析和制造的主要方法之一。金鉴实验室在FIB制样技术方面具有先进的设备和技术，能够为客户提供高精度的样品加工服务，确保样品的质量和精确度。

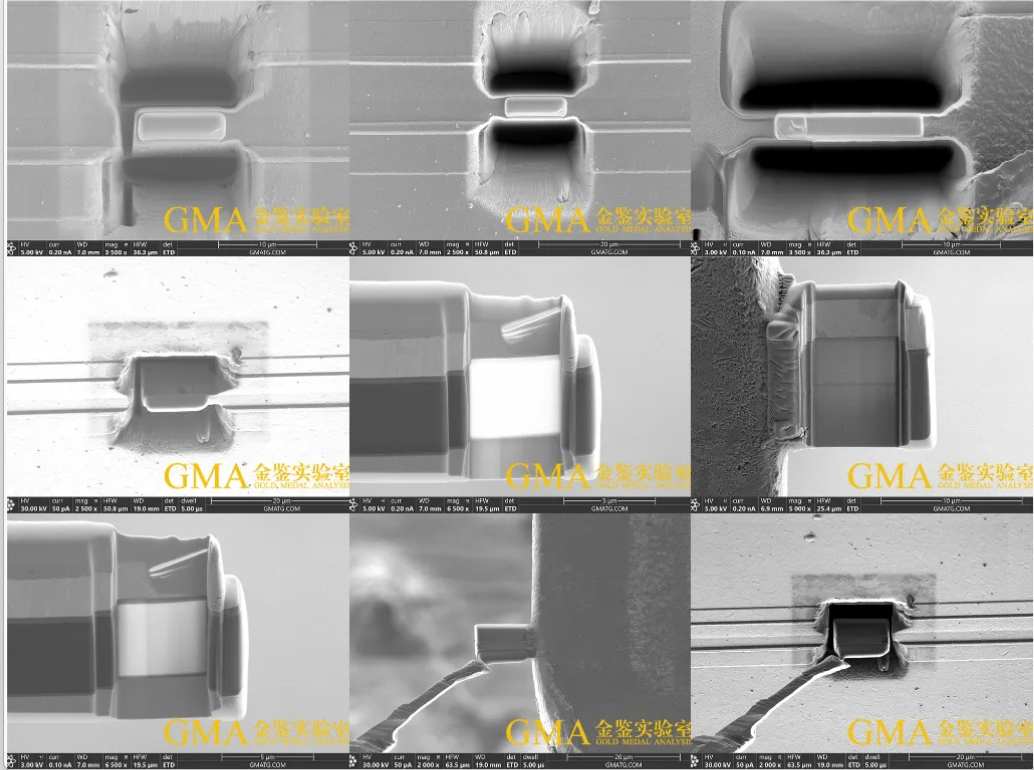

FIB 制样技术具有诸多优势。首先，它能够实现高精度的样品加工，加工精度可达纳米级别，这对于制备高质量的透射电镜样品至关重要。
其次，FIB 制样过程可以在同一设备中完成铣削、沉积等多种操作，大大提高了样品制备的效率。
此外，通过与 SEM 的结合，FIB 制样技术可以在加工过程中实时观察样品的形貌和结构变化，及时调整加工参数，确保样品的质量。这种实时监控功能不仅提高了样品制备的成功率，还减少了样品制备过程中的误差和浪费。金鉴实验室致力于为客户提供高质量的测试和分析服务，帮助他们在材料科学、纳米技术、半导体制造等领域取得更大的进展。金鉴的专业团队将为您提供最优质的服务，确保您的研究和开发工作顺利进行。
聚焦离子束技术的案例解析

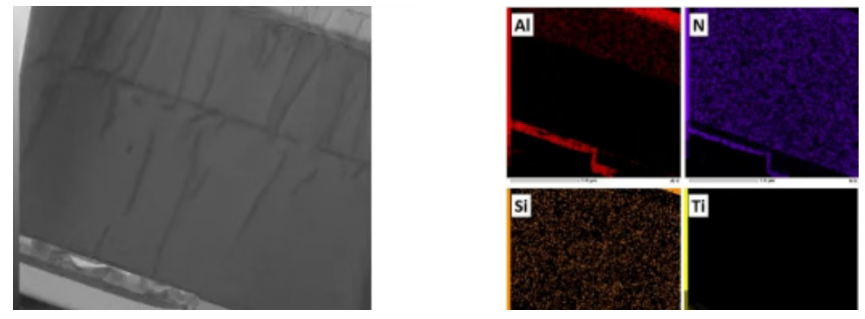

聚焦离子束技术在材料分析中的应用同样令人瞩目。以Si₃N₄复合材料的成分和结构分析为例，通过FIB技术，可以从选定部位对该多层材料进行切割提取并减薄处理，制备出适合TEM观察的样品。随后，结合能谱（EDS）分析材料各层成分，通过特定部位的高分辨分析确定其结构特点，并利用选区电子衍射确定基底相结构，通过双束衍射分析材料缺陷特征。分析结果显示，材料基底为Si₃N₄，镀层主要由Al、N、Ti组成，其中Si突起处的中间层主要由Al、Ti组成，呈现出尺寸约10nm的纳米晶多晶结构。此外，基底中存在较多的位错，且基本垂直于基底与镀层界面。
聚焦离子束技术的未来展望
如今，FIB-SEM双束系统已在工业生产和材料科学研究中得到广泛应用。在超精细加工和表征领域，高质量的透射电镜照片的获取离不开样品的精确制备。选择合适的制样方法、载网和支持膜，并防止样品被污染，是拍摄高质量TEM照片的关键。同时，正确的电镜操作也至关重要。随着技术的不断进步，聚焦离子束技术将在更多领域发挥更大的作用，为纳米科技的发展提供更强大的支持。金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为材料分析领域贡献我们的力量。
