近年来，随着LED照明市场的快速扩张，越来越多的企业加入LED研发制造行列。然而行业繁荣的背后，却隐藏着一个令人担忧的现象：由于从业企业技术实力参差不齐，LED驱动电路质量差异巨大，导致灯具失效事故频发，这不仅影响了用户体验，更成为制约行业健康发展的瓶颈。金鉴实验室作为专注于LED产业的科研检测机构，能够对LED进行严格的检测，致力于为客户提供高质量的测试服务，为LED在各个领域的可靠应用提供坚实的质量保障。

LED灯具失效通常源于两大因素：一是电源和驱动电路故障，二是LED器件自身失效。本文将聚焦于LED驱动电路，从实际典型电路出发，解析其工作原理，探讨不同环境条件下影响电路可靠性的关键参数，分析失效模式，并通过仿真手段加以验证。最后，提出有针对性的解决方案。

LED驱动电路工作原理

LED（发光二极管）是由半导体材料制成的电子发光器件，具备单向导电特性。其导通电压较低，且正向电流承受能力有限，因此必须依赖专用驱动电源才能正常工作。目前绝大多数LED产品以交流电作为输入，通过驱动电路转换为稳压或恒流输出，以保证LED稳定发光。

根据驱动原理的不同，LED驱动电路可分为线性驱动与开关型驱动两大类。

1.线性驱动电路

线性驱动电路的结构通常包括整流、滤波和稳压三个基本部分，典型电路如图1所示。

在该电路中，交流输入经由全波桥式整流电路转换为单向脉动电压，再通过RC滤波网络进行平滑处理，得到近似直流的电压。但由于电网电压存在波动，该直流电压仍不够稳定，容易影响LED工作。因此，滤波后还需加入稳压电路，以提供平稳的输出电压。

线性驱动方式结构简洁，实现容易，具有研发周期短、成本低、体积小等优点。因其未使用大量电感和电容元件，电磁干扰（EMI）问题较小，适用于小电流、对体积敏感的低功率照明场合。金鉴实验室拥有先进的测试设备和专业的技术团队，能够根据客户的具体需求，提供定制化的LED驱动测试方案，确保产品在各种使用环境下的可靠性和安全性，如需进行专业的检测，可联系金鉴检测顾问189-2421- 3655。

2. 开关型驱动电路

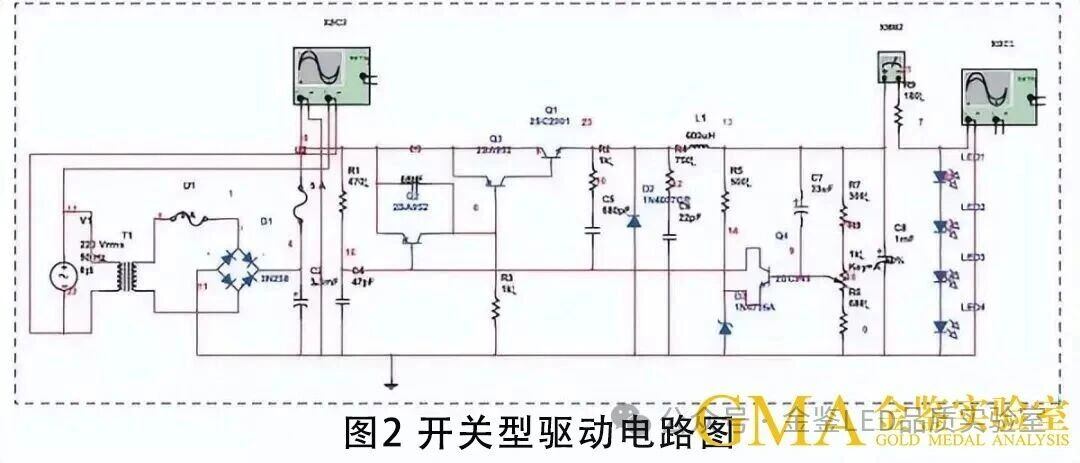

开关型驱动电路的结构较为复杂，典型组成包括低频整流滤波、自激振荡、稳压控制、取样反馈及高频整流滤波等模块，其典型结构如图2所示。

交流市电先经变压器降压，再通过整流桥和滤波电容转换为类直流电。自激振荡电路（一般由功率三极管、电容、电阻构成）将该直流转换为高频脉冲信号。通过调节脉冲占空比，可控制输出能量的大小。电感元件在电流突变时会产生反向感应电动势，为保护电路，通常增设续流二极管提供能量释放回路。

取样电路与基准源协同工作，通过反馈控制调整开关器件的导通时间，从而精确控制输出电压或电流。这种驱动方式效率高、输出电流大、精度良好，适用于中大功率LED照明系统。

LED电路失效机理分析

1. 主要失效原因

导致LED驱动电路失效的因素多种多样，主要包括以下几类：

（1）浪涌电流与电压：设备上电瞬间，电容充电需吸收较大电流，易导致瞬态冲击；电网中的电压波动或突发浪涌也会对二极管、电阻等元件造成不可逆损伤。

（2）静电放电（ESD）：静电在极短时间内释放，电压可达数千伏，极易击穿LED或驱动IC的内部结构。

（3）元器件失效：开关电源中常用铝电解电容作为储能与稳压元件，但其失效率较高。工作中变压器和LED产生的热量会加速电解液蒸发与老化，显著缩短电容寿命。

（4）环境应力影响：LED驱动电路常工作在高温、高湿等恶劣环境中。尤其是大功率电源，变压器和功率器件发热明显，所产生的温度应力随时间呈指数增长，严重影响系统寿命。

2. 线性驱动电路的失效仿真分析

以图1所示线性驱动电路为例，我们对其在浪涌电压条件下的响应进行仿真。在输入电压正常（220V）时，输出电流Iled为34.606mA，LED电压为8.415V，输出端电压约29.93V。

当输入电压波动上升10%（即242V）时，输出电流显著增加，增幅高达40%，而输出电压基本保持稳定。这说明线性稳压结构对电压波动具有一定抑制能力，但输出电流会大幅增加，容易导致LED超过额定电流工作，加速光衰或直接损坏。

3. 开关型驱动电路的失效仿真分析

对图2所示开关型驱动电路进行仿真，正常条件下LED驱动电压为6.64V，电流约47.416mA。当输入电压同样增加10%时，LED电流上升显著，增幅接近100%，而输出电压仍较为稳定。

结果表明，尽管开关电源具有更好的电压调整能力，但在输入电压突变时仍会导致LED电流剧烈变化，极大增加了失效风险。

失效应对策略及解决方案

针对LED驱动领域，金鉴实验室提供包括电路设计验证、环境适应性测试、失效分析等一站式服务，涵盖各个环节，满足客户多元化的检测需求。基于上述分析，为提高LED驱动电路的可靠性，建议从以下几个方面进行优化：

1. 抑制浪涌电流与电压：

（1）在输入级增设保险丝和PTC（正温度系数）热敏电阻。当浪涌出现时，PTC电阻发热阻值上升，限制电流增长，保护后级电路。

（2）户外应用的LED驱动需加强防雷设计，如加入压敏电阻、气体放电管等保护元件。

2. 优选元器件：

（1）在成本允许条件下，选择品质更高的电容、开关管等关键元件，尤其是铝电解电容应选用耐高温、长寿命型号。

（2）元器件的额定电压和电流应留出足够余量，建议为工作值的2–3倍以上。

3. 电路板设计与环境防护：

（1）合理布局PCB，将发热元件分散布置，避免热集中。

（2）采取防潮、防湿工艺处理，如涂覆三防漆、使用防水胶等，以提高环境适应性。

4. 抑制电磁干扰（EMI）：

开关电源中应加入X电容、共模电感、滤波电路等抑制EMI的措施，必要时采用屏蔽结构降低辐射干扰。

结语

LED驱动电路的可靠性不是通过后期补救实现的，而是需要在设计初期就系统考虑各种潜在失效因素，并采取相应的预防措施。通过本文的分析可以看出，只有深入理解电路工作原理，准确把握失效机理，才能设计出真正可靠的LED驱动产品。

金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为 LED行业贡献我们的力量。
