LED失效原因分析与改进建议 发布时间：2025-09-12

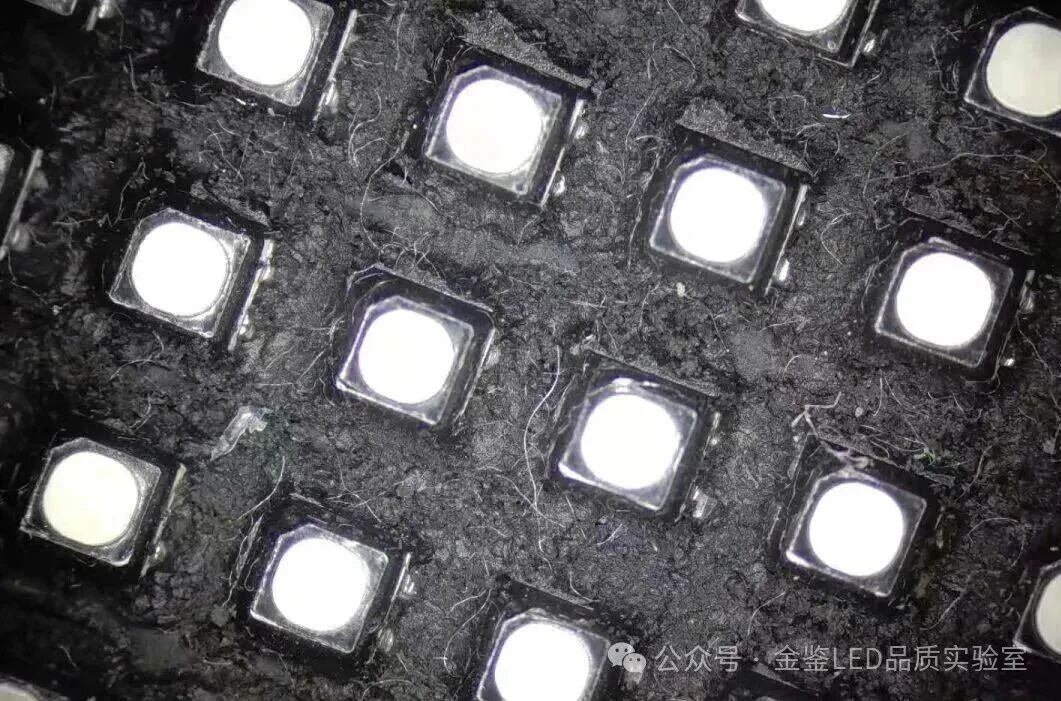

LED寿命虽被标称5万小时，但那只是25℃下的理论值。高温、高湿、粉尘、电流冲击等现场条件会迅速放大缺陷，使产品提前失效。统计表明，现场失效多集中在投运前三年，且呈批次性，直接推高售后成本。把常见失效机理梳理清楚，可在设计、工艺、选型环节提前封堵风险，减少重复故障，保住品牌口碑。金鉴实验室作为专注于LED产业的科研检测机构，能够对LED进行严格的检测，致力于为客户提供高质量的测试服务，为LED在各个领域的可靠应用提供坚实的质量保障。
芯片级失效
1. 金属化层开裂
（1）故障表现：LED仍可微亮，但正向电压（Vf）突然升高。
（2）原因剖析：芯片金属层与基材之间粘附不足，多因制造过程中氧化或水汽污染导致，与封装无关。
（3）改进方向：芯片制造环节需加强清洗和真空控制；成品批量检测Vf，剔除偏差较大产品。
金鉴实验室拥有一支经验丰富的LED失效分析技术团队，针对LED芯片失效分析，金鉴实验室首先会明确分析对象的背景，确认失效现象，接着制定LED失效分析方案，研究LED失效原因与机理，最后提出后续预防与改进措施。如需进行专业的检测，可联系金鉴检测顾问189-2421- 3655。
2. 电极腐蚀
（1）故障表现：灯珠完全不亮或微亮。
（2）原因剖析：环境中潮湿加氯、钠等离子残留，形成电化学腐蚀，逐步蚀穿电极材料。
（3）典型案例：某仿流明灯珠在老化中出现死灯，能谱分析显示电极区域Na、Cl、K元素异常，判断为氯化物污染导致腐蚀。
（4）改进方向：芯片切割后彻底清洗并烘干，封装厂应采用无卤素助焊剂，控制车间洁净度。
封装级失效
1. 芯片裂纹
（1）故障表现：同一批次灯珠在同一位置出现裂纹，贯穿PN结，耐压显著下降。
（2）原因剖析：多出现于倒装芯片结构，热膨胀不匹配导致机械应力集中，脆性芯片材料发生开裂。
（3）改进方向：使用弹性底填胶释放应力、优化支架结构设计、降低回流焊温度。针对芯片领域，金鉴实验室可通过各种可靠性试验的考核以及失效分析手段，暴露和分析组件所隐含的缺陷以及造成缺陷的根本原因，并针对这些原因通过工艺优化、物料控制以及设计进行改进，不断地改进和提高产品的可靠性与质量，最终获得符合质量目标的组件和稳定的工艺条件。
2. 焊线断裂
（1）故障表现：冷热冲击后LED死灯，常见于焊点颈部断裂。
（2）原因剖析：硅胶与金线热膨胀系数差异大，温度循环中应力反复作用导致金属疲劳。
（3）典型案例：某5730灯珠在100次冷热冲击后，二焊点位置硅胶破裂、金线拉断。
（4）改进方向：采用低模量硅胶、控制线弧高度、优化压焊工艺。

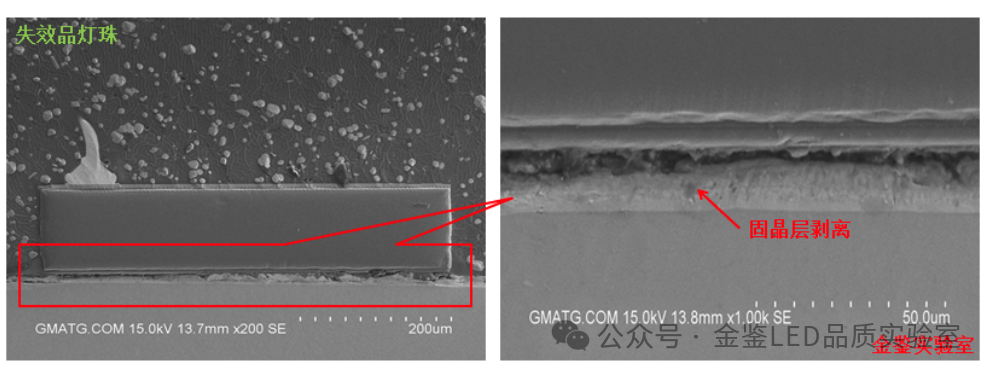

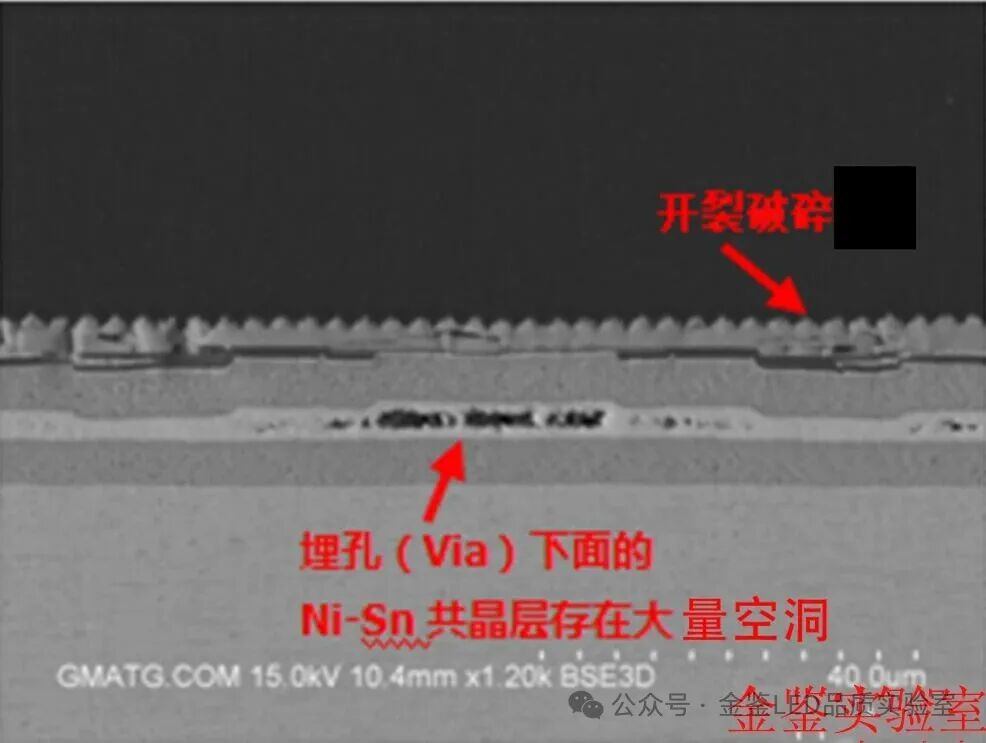

3. 固晶层剥离
（1）故障表现：垂直结构LED易出现，热阻上升导致芯片过热烧毁。
（2）原因剖析：支架镀层硫化或胶体含氯，引起界面分层，粘结强度下降。
（3）改进方向：支架提前做等离子清洗，选用高银含量固晶胶，固化后做老化与剪切力测试。
4. 焊点烧毁
（1）故障表现：P电极局部熔融，灯珠开路失效。
（2）改进方向：灯板加装TVS保护管，驱动电源设置软启动，生产环节做浪涌测试抽检。
系统层面的可靠性建议
1.热管理：结温控制至关重要，实践表明，结温每降低10℃，现场失效率可下降一半。金鉴实验室在结温测试方面具有丰富的经验，实验室拥有一支由国家级人才工程入选者和资深技术专家组成的团队，能够针对结温提供具体的解决方案。
2.来料控制：对芯片、支架、胶水、PCB等关键材料做高温高湿预处理，筛选性能稳定的批次。
3.过程追溯：记录固晶、焊线、测试等关键工艺参数，与后期失效数据进行关联分析，快速定位问题根源。
金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为LED行业贡献我们的力量。
- 上一篇： 温度冲击和温度循环：哪种温度变化对材料的影响更大？
- 下一篇： 怎么检测土壤中的重金属
