微量掺杂元素在半导体器件发展中的作用

微量掺杂元素在半导体器件发展中的作用发布时间：2025-08-27

微量掺杂元素表征的意义

1. 材料性能

掺杂元素可改变半导体的能带结构和载流子行为，从而决定器件的电学特性。以硅材料为例，掺入五价砷（As）元素可为晶格引入多余电子，使本征硅转变为n型半导体，直接影响导电类型与载流子浓度。通过对掺杂种类、含量及分布形态的精确分析，可实现器件导电性能的定向设计，例如提升晶体管开关速度、降低功耗。

在光电器件中，微量掺杂同样具有关键作用。例如在GaN基LED中掺入铈（Ce），可调节发光光谱，实现更优的色域与发光效率。对这些掺杂元素的准确表征，是确保器件光学性能符合设计预期的基础。金鉴实验室作为专注于光电半导体领域的科研检测机构，能够对光电器件进行严格的检测，致力于为客户提供高质量的测试服务，为光电器件在各个领域的可靠应用提供坚实的质量保障。

2. 制程质量控制与良率提升

半导体制造过程中，掺杂工艺的均匀性与准确性直接影响器件性能与良率。若掺杂分布不均，可能导致局部电学特性波动，形成热斑或性能不稳定区域，进而影响器件整体可靠性。通过对掺杂元素进行定量与分布分析，能够监控工艺波动、诊断制程异常，为工艺优化提供依据，从而提高产品一致性与成品率。金鉴实验室拥有专业的半导体测试设备和技术团队，能够确保测试的准确性和可靠性，如需进行专业的检测，可联系金鉴检测顾问189-2421- 3655。

3. 新材料体系

随着半导体技术向纳米尺度与宽禁带材料扩展，如二维材料、氮化镓等高附加值体系，微量掺杂被广泛应用于调节其物理性质。例如对二维过渡金属硫化物（TMDs）进行掺杂可打开其带隙，拓展其在逻辑器件中的应用潜力。因此，对掺杂元素的准确表征成为理解新材料行为、挖掘其应用前景的重要支撑。金鉴实验室拥有先进的测试设备和专业的技术团队，能够根据客户的具体需求，提供定制化的测试方案，确保产品在各种使用环境下的可靠性和安全性。

微量元素表征技术谱系

目前常用于分析半导体中微量元素的技术包括二次离子质谱（SIMS）、X射线光电子能谱（XPS）、扩展X射线吸收精细结构（EXAFS）、原子探针断层扫描（APT）以及能量色散X射线光谱（EDS）等。这些方法各具优势与适用场景，需根据检测需求综合选择。

随着集成电路特征尺寸持续微缩，纳米级甚至原子尺度的成分分析变得日益重要。其中，扫描透射电子显微镜-能谱联用技术（STEM-EDS）凭借其高空间分辨率、操作便捷性与较低成本，在半导体研发与失效分析中获得了广泛应用。

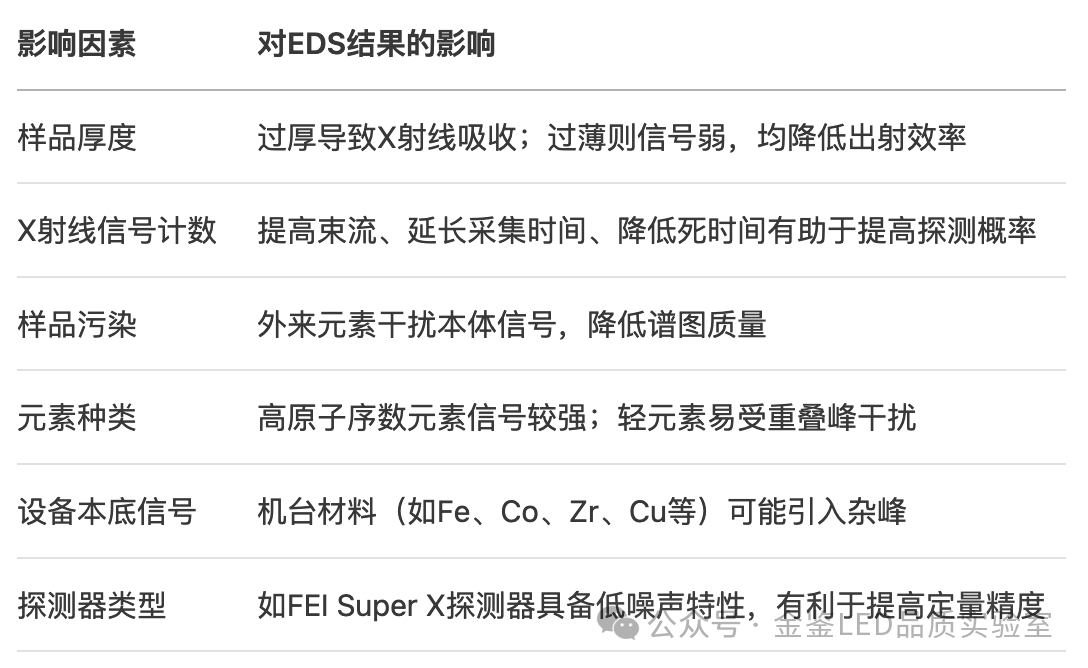

微量元素EDS分析：原理、影响因素与应用

1.EDS元素分析的基本原理

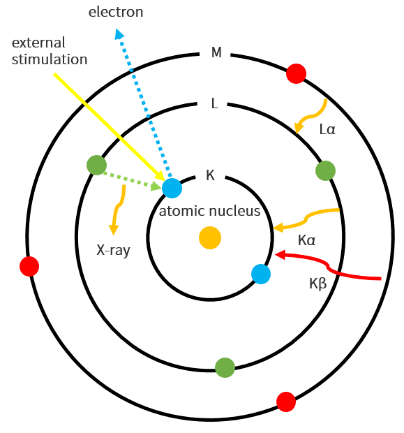

EDS技术通过捕获高能电子束与样品相互作用产生的特征X射线，实现对元素成分的定性与半定量分析。其物理过程如下：入射电子激发样品原子内层电子，形成空位，随后外层电子跃迁至内层并释放特征X射线。不同元素所发射的X射线能量具有特异性，据此可识别元素种类；通过测量射线强度，可推算其相对含量。金鉴实验室在进行试验时，严格遵循相关标准操作，确保每一个测试环节都精准无误地符合标准要求。

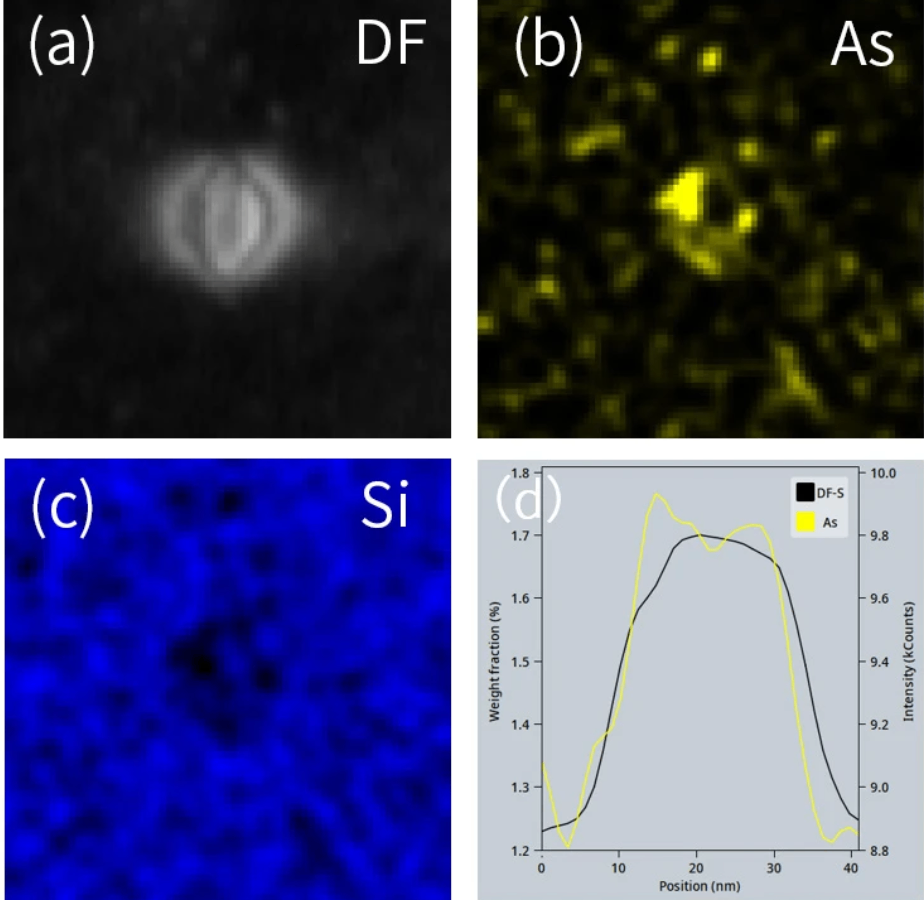

结合电子显微镜的高空间分辨率，EDS可实现纳米尺度范围内的元素分布分析。具体信号处理流程为：能谱探测器将X光子转化为电压脉冲，脉冲经放大、甄别与数字化后，按能量通道存储并输出为能谱、线扫描（line scan）或元素面分布图（mapping）。
