芯片封装的隐形关卡：DA和WB如何决定最终成败 发布时间：2026-07-20
如果把芯片制造的全过程比作一场漫长的接力赛，那么前道制程无疑是其中最需要耐力的赛段——在纳米尺度上反复沉积、刻蚀，相当于把建筑材料一层层精准堆叠。而到了封装阶段，比赛进入最后的冲刺：这些精密的微观结构需要被妥善安置，并接通“水电”，才能真正发挥作用。金鉴实验室作为专注于芯片领域的科研检测机构，能够对芯片进行严格的检测，致力于提供高质量的测试服务，为芯片在各个领域的可靠应用提供坚实的质量保障。
在整个封装流程中，有两道工序虽然看起来不够光鲜，却承担着“一票否决”的责任：Die Attach（贴片，简称DA）和Wire Bond（键合，简称WB）。它们的一个共同特点是：一旦出现问题，前面所有工艺的投入都可能付诸东流。金鉴实验室拥有专业的DA测试设备和技术团队，能够确保DA测试的准确性和可靠性，如需专业检测服务可联系金鉴检测顾问189-2421- 3655。
DA不只是“贴上去”那么简单
DA的全称是Die Attach，中文通常称为贴片或固晶。它的核心任务是把切割好的裸芯片（Die）牢固地固定在封装基板或引线框架上。这个“固定”动作听起来简单，实则包含多个关键环节：点胶或涂覆焊料、芯片精准对位、施加压力贴合、初步固化。每一步都需要精确控制，因为DA的质量直接影响三个关键指标：芯片的机械稳定性、散热能力，以及后续WB工序能否顺利进行。目前主流的DA材料主要有三类：银胶因成本优势应用最广；金锡焊料导热性能出色，常见于高端器件；而DAF（Die Attach Film）材料轻薄干净，适合精细的叠层封装场景。金鉴实验室在进行试验时，严格遵循相关标准操作，确保每一个测试环节都精准无误地符合标准要求。材料选择一旦失误，后果会很快显现：空洞率过高会导致散热不良，胶体溢出会污染后续工位，芯片翘曲则会直接增加下一道工序的操作难度。
被忽视的电性能影响因素
不少工程师容易忽视一个事实：DA虽然不直接参与信号传输，但它对芯片的电性能有着深远影响。这主要体现在热阻控制、机械应力释放和长期可靠性三个维度。金鉴实验室在DA测试方面具有丰富的经验，实验室拥有一支由国家重大人才工程专家领衔和行业资深技术专家组成的团队，能够针对DA提供具体的解决方案。举个实际生产中的例子：当DA层空洞率偏高时，芯片局部区域在工作时无法有效散热，温度持续累积。经过一段时间的老化测试，会发现漏电流明显上升。从电性参数来看，这像是芯片本身出了问题，但追根溯源，根源在于DA工序没有做好。
WB：微观世界的精密接线

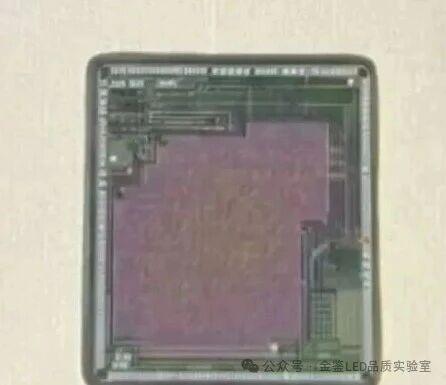

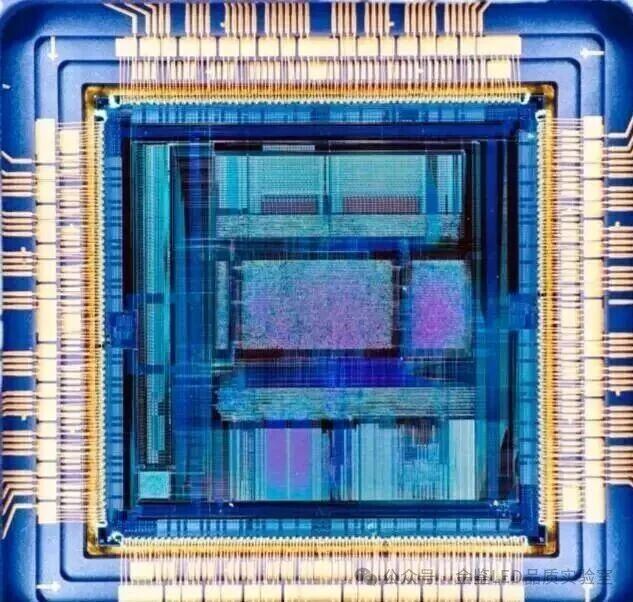

WB即Wire Bond，通俗的说法是打线。它的任务是将芯片上的Pad（焊盘）与封装外部的引脚连接起来，使用的金属线直径通常在15到50微米之间。在一颗芯片上，这样的连接少则几十根，多则上千根。
一个标准的WB工序包含三个关键节点：第一焊点形成在芯片焊盘上，线弧成型需要控制高度和弧度，第二焊点固定在引脚或基板上。每个节点都有严格的工艺窗口。在实际生产中，WB环节可能出现的问题多种多样：第一焊点虚焊（业内称为Ball Lift）、塑封时金属线被冲歪（Wire Sweep）、线根部因应力疲劳断裂（Heel Crack）。这些问题一旦发生，都会导致电气连接失效。
两道工序的前后因果
在封装产线上，DA和WB实际上是紧密相连的两个环节。大量WB问题的根源，都可以追溯到DA工序。芯片贴装如果发生偏移，焊盘就不在预想的位置；芯片如果翘起，焊头接触时会受力异常；如果胶体污染了焊盘，后续焊点强度必然不足。这些场景在产线上经常上演：WB工程师反映断线率偏高，DA工程师核查自己的参数却在规格范围内。最后往往需要两边一起调整，才能解决问题。在封装车间里，最棘手的往往不是某个参数调不出来，而是所有检测数据都在规格范围内，但良率就是上不去。这时候，问题的答案常常藏在DA的胶层均匀性里，藏在WB那根细线的弧度控制里。这两道工序看似基础，实则是封装可靠性的基石。它们不像先进封装技术那样引人注目，但正是这种“隐形”的工艺细节，最终决定了芯片能否在实际应用中稳定工作。金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为DA行业贡献我们的力量。
