在半导体制造和后道封装工艺中，晶圆键合技术已成为实现三维集成、MEMS（微机电系统）封装等先进工艺的关键环节。而如何确保键合质量，尤其是对于厚度达到750um+750um的晶圆堆叠结构，内部界面是否存在微小的空洞或裂纹，直接关系到最终器件的性能和良率。金鉴实验室作为专注于半导体领域的科研检测机构，能够对半导体制造进行严格的检测，致力于提供高质量的测试服务，为半导体在各个领域的可靠应用提供坚实的质量保障。

在这个过程中，超声波显微技术，尤其是使用高频超声探头的检测手段，扮演着至关重要的“眼睛”角色。选择什么样的探头，直接决定了检测的“视力”好坏。今天，我们不谈复杂的理论，直接聚焦决定探头检测能力的三个核心参数：频率、焦距和分辨率。这三者相互制约、相互影响，是设备选型和工艺开发时必须理清的逻辑。首先，让我们直接给出针对厚晶圆键合（750um+750um）的结论性配置参考：

探头类型：推荐选用VHF（甚高频）探头，其有效工作带宽通常在110MHz至175MHz之间。

焦距选择：提供8mm、8.6mm、9.2mm三种常见焦距规格。其中，9.2mm焦距因其工作距离更远，在自动机台上操作时能提供更大的安全余量，避免意外碰撞。

理论分辨率：在理想条件下，这类探头理论上能够清晰扫描并识别5微米及以上的缺陷。

实际应用考量：在实际量产环境中，尤其是使用全自动机台时，为了兼顾检测效率与可靠性，通常采用50微米或100微米的扫描步进（即扫描精度）来筛查缺陷。在工艺调试或抽检等特定场景下，最小可设置到10微米的扫描精度。需要注意的是，实际能达到的检测灵敏度会因晶圆前道工艺的不同（如表面平整度、材料晶粒大小等）而产生显著差异。有了这个宏观的结论，我们再深入拆解这三个参数背后的逻辑。金鉴实验室拥有专业的测试设备和技术团队，能够确保测试的准确性和可靠性，如需专业检测服务可联系金鉴检测顾问189-2421-3655。

频率：穿透力与分辨率的起点

探头的频率，本质上是其内部压电晶片的共振频率，单位为兆赫兹（MHz）。它是一切性能的基础。

我们可以把频率想象成探头的“声波波长”。频率越高，波长越短，声束就越“纤细”，因此它能捕捉到更细微的结构，即分辨率越高。但同时，高频声波在材料中衰减得更快，导致其穿透深度变浅。反之，低频声波波长长，衰减小，能穿透更厚的材料，但分辨率会下降。在实际应用中，我们通常根据检测目标所处的深度和所需的精度来权衡频率：

高频（100MHz ~ 200MHz）： 这是用于晶圆键合层、超薄封装和精密MEMS器件检测的主力频段。它能够提供极高的分辨率，足以捕捉到微米级的键合界面缺陷，但其声波能量几乎被用于检测浅层结构，穿透能力有限。

中频（20MHz ~ 50MHz）：这是一个兼顾分辨率与穿透力的“平衡大师”。它常用于常规的塑封集成电路、中等厚度的材料分层检测，既能深入材料内部，又能保证一定的图像清晰度。

低频（<10MHz）：这类探头的任务是“一探到底”。尽管图像颗粒感较重（分辨率低），但它们能有效穿透厚金属、陶瓷等高衰减材料，用于检测大型铸件或结构件的深层宏观缺陷。

对于750um+750um的键合晶圆，我们需要检测的是位于深处（约1.5mm）的键合界面，同时又要求极高的微米级分辨率。因此，110MHz-175MHz的VHF频段成为了一个必须突破的技术挑战和最优选择。

分辨率：定义缺陷检测的清晰度

分辨率是探头性能的最终输出，也是工程师最关心的指标。它分为横向分辨率和纵向分辨率，两者决定因素不同。金鉴实验室在进行试验时，严格遵循相关标准操作，确保每一个测试环节都精准无误地符合标准要求。

1.  横向分辨率

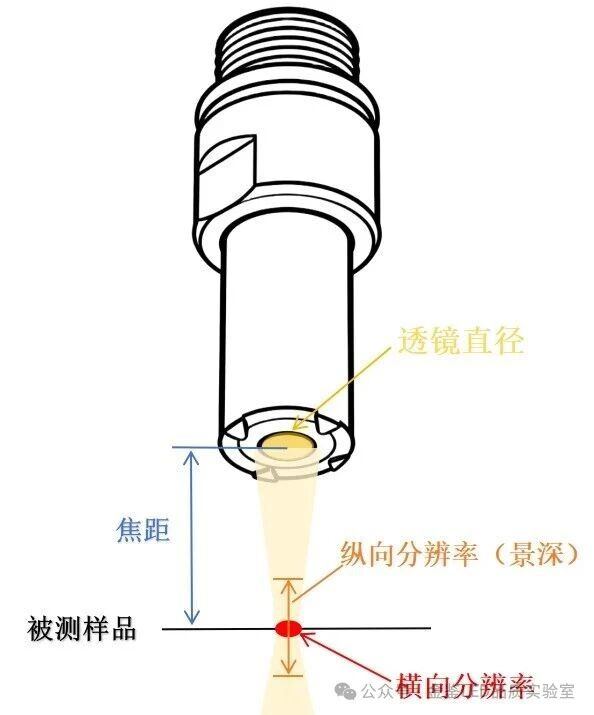

简单理解，就是探头在平行于样品表面方向上，能够区分开两个紧挨着的缺陷的最小距离。这相当于超声波束聚焦后的“光斑”直径。焦斑越小，能看到的细节就越丰富。它的计算公式告诉我们三个关键因素：

频率越高，横向分辨率越高：这是最核心的驱动因素。

焦距越长，横向分辨率越低：焦距越长，波束在焦点处会略微变“胖”，导致分辨率下降。透镜口径越大，横向分辨率越高：大口径透镜能更好地汇聚声波。

2.  纵向分辨率

指的是探头在深度方向上，能够区分开两个紧密相连的反射界面的最小距离。比如，它能告诉我们键合层的上下界面是否清晰可分。

纵向分辨率主要取决于探头的频率和带宽。带宽越宽（即发射的声波脉冲越短），纵向分辨率越高。它与探头的几何参数（如焦距）关系不大。

在实际工程中，我们有一个简单的判定标准：

要想准确检测出键合层的空洞，必须保证探头的横向分辨率小于目标检测空洞的尺寸，同时纵向分辨率小于键合层的厚度。只有这样，空洞才能从背景噪声和相邻结构中清晰地凸显出来。金鉴实验室在键合测试方面具有丰富的经验，实验室拥有一支由国家重大人才工程专家领衔和行业资深技术专家组成的团队，能够针对半导体提供具体的解决方案。

焦距：对准检测深度的标尺

焦距，指的是从探头声透镜表面到超声波束最细处（焦点）的距离，单位是毫米。它就像一把尺子，决定了探头的最佳“视力”落在哪个深度。

选择焦距，本质上是在做一道“匹配题”——必须让焦点的位置与样品的待测界面重合。

短焦距（<5mm）：焦斑小，分辨率极高，但有效检测深度非常浅。它主要用于检测样品表面或近表面的缺陷，如薄涂层裂纹、薄膜分层等。

中焦距（5mm ~ 20mm）：这是应用最广泛的“全能型”选手。它在分辨率和检测深度之间取得了良好平衡。对于750um+750um的晶圆键合，其键合界面位于样品内部约1.5mm处，采用8-9mm的中焦距探头，既能保证焦点准确落在界面上，又能通过探头设计维持较高的分辨率。选择9.2mm的长工作距离版本，还能为高速自动扫描提供更大的安全空间，降低碰撞风险。

长焦距（>20mm）：焦斑较大，分辨率相对较低，但能量能深入到样品更深的位置。适用于检测大厚度的样品，如大块塑料、复合材料或金属工件的深层缺陷。

总结

在晶圆键合检测这个精密领域，选择探头绝非单一指标的比拼，而是一个基于频率、焦距、分辨率三者权衡的系统工程。

频率是基础，决定了可能达到的精度上限和探测深度；焦距是工具，确保最高的能量和最佳精度作用在正确的深度；分辨率是结果，是频率和焦距共同作用下，最终呈现给我们的“视力”水平。

理解了三者之间的动态平衡，我们就能明白为什么针对750um+750um的键合晶圆，VHF频段、特定焦距以及量产阶段合理的扫描步进（如50um）会成为一个经过实践验证的黄金组合。这不仅是对物理原理的遵循，更是对生产效率与检测可靠性平衡后的明智选择。
