引言

在我们肉眼无法触及的微观世界里，在那里，原子是基石，它们的排列方式、相互作用，共同决定了材料的一切宏观性能。为了研究这个尺度，科学家们开发了透射电子显微镜（TEM）。TEM是一种电子光学仪器，它使研究人员能够直接观察原子的排列，获取物质的结构信息。金鉴实验室作为专注于材料分析领域的科研检测机构，能够进行严格的TEM测试，致力于提供高质量的测试服务，为材料在各个领域的可靠应用提供坚实的质量保障。

为什么我们需要TEM？

我们生活在一个由材料构成的世界。材料的强度、导电性、催化活性等宏观表现。归根结底是由其内部微观结构决定的：晶体结构：原子是按照什么样的规律排列的？微观形貌：构成材料的晶粒或颗粒有多大？形状如何？晶体缺陷：是否存在位错、层错等“瑕疵”？它们如何影响性能？成分分布：不同的元素在纳米尺度上是否分布均匀？界面结构：当两种不同的材料结合在一起时，它们的原子是如何连接的？传统的光学显微镜受限于可见光的波长，分辨率极限被困在数百纳米的尺度，无法分辨更小的细节。扫描电子显微镜（SEM）可以观察材料的表面形貌，但对于内部结构和成分分析则力有不逮。X射线衍射（XRD）能告诉我们材料的平均晶体结构，却无法告诉我们某个特定微小区域的真实情况。

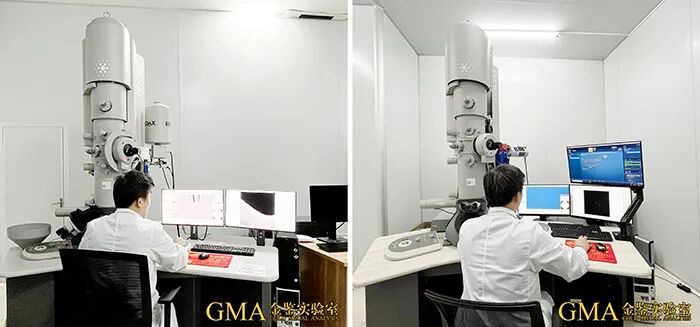

透射电子显微镜的诞生，弥补了这些空白。它集“超高倍放大”与“多维度分析”于一身，允许科学家在同一个微小的区域上，同时获得其形貌、晶体结构和化学成分的信息，从而建立起从原子排列到宏观性能之间的完整桥梁。金鉴实验室拥有专业的TEM测试设备和技术团队，能够确保TEM测试的准确性和可靠性，如需专业检测服务可联系金鉴检测顾问188-1409-6302。

TEM是如何工作的？电子与物质的相互作用

1.电子束根据量子力学，高速运动的电子也具有波动性，且其波长极短。例如，在200千伏的加速电压下，电子波长约为0.0025纳米。这赋予了TEM在原子尺度上进行成像的理论基础。当一束高度聚焦的电子束穿透极薄的样品时，会与样品中的原子发生剧烈的相互作用。

2.相互作用产生的信号电子与原子的碰撞会产生多种信号。其中，弹性散射（电子只改变方向，不损失能量）是形成衍射花样和高分辨图像的基础；而非弹性散射（电子损失部分能量）则会激发出特征X射线、二次电子等信号，这些信号携带着样品的化学成分信息。

3.主要组成部分照明系统：顶部的电子枪（如场发射枪）负责产生高亮度、高相干性的电子束，并通过聚光镜将其汇聚到样品上。样品台：位于电子束的路径上，承载着厚度通常在100纳米以下的超薄样品。它还可以实现精确的移动、倾斜，甚至对样品进行加热、冷却等原位实验。成像系统：由物镜、中间镜和投影镜等多级电磁透镜组成。通过调节透镜的电流，可以在“图像模式”（实空间）和“衍射模式”（倒易空间）之间切换。记录系统：最终的电子信号被荧光屏或高灵敏度的相机（如CCD）接收并转化为可以观察和分析的图像。

TEM的三大功能：成像、衍射与成分分析

1.成像模式明场像与暗场像：这是基本的成像方式。通过在物镜后焦面插入一个可调的光阑，可以选择只让透射电子束通过（形成明场像），这样样品中质量较大、厚度较大的区域会显得更暗，主要用于观察形貌和缺陷。如果让某一束被晶体衍射的电子束通过（形成暗场像），那么那些满足衍射条件的晶粒或缺陷就会在暗背景下显示为亮区，适用于观察析出相等特定结构。金鉴实验室拥有多种成像模式，和专业的技术团队，能够确保测试的准确性和可靠性。高分辨透射电镜（HRTEM）：该模式允许多束电子（包括透射束和衍射束）同时参与成像。在合适的条件下，能够得到反映晶体中原子排列的晶格条纹像，可以直接观察原子柱的排列情况。这对于研究晶界、界面和原子尺度的缺陷至关重要。扫描透射电镜模式（STEM）：在这种模式下，电子束被汇聚成一个极细的纳米级探针，在样品上进行逐点扫描。其中高角环形暗场像（HAADF-STEM）的图像衬度与原子序数的平方近似成正比。这意味着原子序数越大的元素，在图像上亮度越高，从而能够显示样品中不同元素的分布。

2.衍射模式当电子束穿过规则排列的晶体时，会发生衍射，形成一幅由规则排列的斑点构成的衍射花样。选区电子衍射（SAED）是常用的衍射技术。通过在样品像中插入一个“选区光阑”，可以只让来自样品上微小区域（如直径0.5微米）的电子参与衍射。得到的衍射花样可用于确定该微小区域的晶体结构、物相以及不同晶粒之间的取向关系。

3.成分分析模式能量色散X射线光谱（EDS）：电子束轰击样品时，会激发原子内层电子跃迁，产生具有元素特征的X射线。通过探测和分析这些X射线，可以确定样品中包含的元素及其含量。结合STEM模式，可以进行元素面分布，获得元素在纳米尺度上的分布图。电子能量损失谱（EELS）：该技术分析的是发生了非弹性散射、损失了部分能量的电子。通过分析电子损失的能量，可以探测锂、碳、氮等轻元素，并获得关于元素的化学价态、配位环境等信息，是研究局域电子结构的工具。

从样品到结果：TEM测试的完整流程

第一步：样品制备TEM对样品有特定要求：样品需对电子束透明，通常厚度要小于100纳米，同时要能代表块体材料的真实特性。金鉴实验室在进行试验时，严格遵循相关标准操作，确保每一个测试环节都精准无误地符合标准要求。对于粉末或纳米颗粒：通常将它们分散在易挥发的溶剂（如乙醇）中，然后滴在覆盖有超薄碳膜的专用载网上。对于块体材料：经典方法是机械研磨和离子减薄，先用机械方法将样品磨薄，再用氩离子束进行最后的轰击减薄。对于需要精确定位分析特定区域（如芯片中的某个晶体管、材料中的某个界面）的样品，聚焦离子束（FIB）是常用的技术。它利用高能镓离子束从块体上切取出所需的超薄切片。

第二步：上机测试将制备好的样品送入电镜后，操作者首先进行合轴，调整电子光路，为成像做准备。接着，在低倍率下寻找感兴趣的目标区域。锁定目标后，可以依次或交替进行多种模式的分析：观察形貌，进行衍射确定晶体结构，切换到高分辨模式拍摄原子像，最后用能谱或能损谱进行成分分析。整个过程需要根据样品的特性（如是否易受电子束损伤）调整参数。第三步：数据分析原始图像和谱图是分析的依据，从中可以提取信息。这可能包括：测量晶粒尺寸和缺陷密度；通过傅里叶变换（FFT）处理高分辨图像；标定衍射花样，确定物相；对能谱数据进行定量分析等。这需要晶体学和材料学知识作为支撑。

TEM点亮科学前沿

纳米材料：验证量子点、纳米线的尺寸、形貌，确认其晶体结构。金属材料：研究强化相的形状、分布，观察位错在应力下的运动，分析金属的力学行为。半导体工业：通过FIB制备芯片截面，检查晶体管中栅氧化层的完整性，分析失效原因。能源材料：观察锂电池电极在充放电过程中的结构变化、裂纹产生，分析其性能衰减机理；分析催化剂表面的活性原子，为催化剂设计提供依据。复合材料：研究不同组分之间的界面结合情况，分析界面的原子连接方式。

结语

透射电子显微镜自诞生以来不断发展，为物质微观结构的研究提供了直接的工具。它将形貌观察、晶体结构分析和化学成分探测集于一身，为材料科学研究提供了重要的实验手段。
