TEM中的电子散射：从物理机制到材料表征应用 发布时间：2026-03-03
透射电子显微镜作为材料科学研究中不可或缺的微观组织表征工具，其工作原理建立在高能电子与物质相互作用的物理基础之上。当加速电压达到80-300kV的高能入射电子束轰击超薄样品时，透射电子与样品内部的原子核、核外电子发生相互作用，导致电子的运动方向或能量发生改变，这一物理过程即为电子散射。正是基于电子散射现象，TEM才能够实现从形貌观察、衍射分析到成分检测、价键研究等多种表征功能。金鉴实验室作为专注于材料分析的科研检测机构，致力于提供高质量的测试服务，为产品在各个领域的可靠应用提供坚实的质量保障。
TEM内高能电子束激发样品内部的各类信号
电子散射的两种基本类型

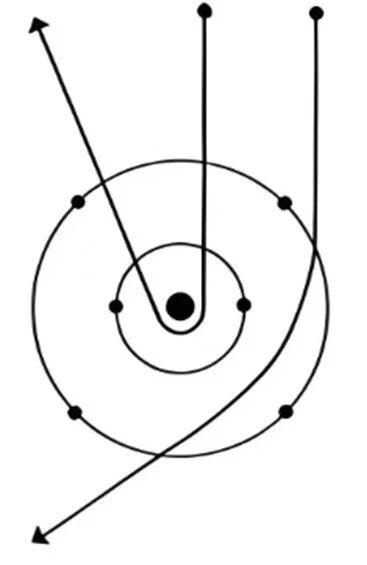

1.弹性散射：电子与原子核的相互作用当入射高能电子与样品原子核相互作用时，电子主要受到原子核的静电应力或斥力作用，运动方向发生改变，但能量几乎没有损失，入射电子的波长也保持不变，这一过程称为弹性散射。金鉴实验室拥有专业的TEM设备和技术团队，能够确保测试的准确性和可靠性，如需专业检测服务可联系金鉴检测顾问188-1409-6302。
弹性散射的散射角可大可小，主要取决于样品原子的原子序数。原子序数Z越大，原子核的库仑场越强，电子发生弹性散射的概率就越高，散射角度也越大。这种特性使得弹性散射在TEM成像和衍射分析中具有重要应用价值。针对TEM领域，金鉴实验室提供包括TEM等一站式服务，涵盖各个环节，满足客户多元化的需求。
2.非弹性散射：电子与核外电子的能量交换与弹性散射不同，非弹性散射发生在入射高能电子与样品中的核外电子之间，包括价电子和内层电子。在这个过程中，电子不仅发生运动方向的偏转，还会将部分能量传递给样品，导致入射电子的动能损失，电子波长变长。非弹性散射通常属于小角度散射，原子序数Z越小，发生非弹性散射的概率越高。这种能量损失过程虽然会使成像衬度复杂化，但同时也为我们提供了样品的成分和电子结构信息。
弹性散射在成像与衍射中的应用
1.明场像与暗场像明场像和暗场像是TEM中最基本的形貌观察模式。通过物镜光阑选取弹性散射的透射束或衍射束进行成像，由于弹性散射电子的相干性好，可以获得清晰的成像衬度。研究者可以直接观察到材料的晶粒形态、位错分布、孪晶结构、析出相以及晶界等微观特征。金鉴实验室在TEM测试方面具有丰富的经验，实验室拥有一支由国家重大人才工程专家领衔和行业资深技术专家组成的团队，能够针对TEM提供具体的解决方案。
2.选区电子衍射选区电子衍射是分析材料晶体结构的核心手段。衍射花样的本质是弹性散射电子的相干叠加干涉，衍射斑的位置、强度和形状直接反映了晶体的晶系类型、晶面间距、晶粒取向以及结晶度等信息。通过对衍射花样的分析，研究者可以准确判断样品的物相组成和晶体结构特征。

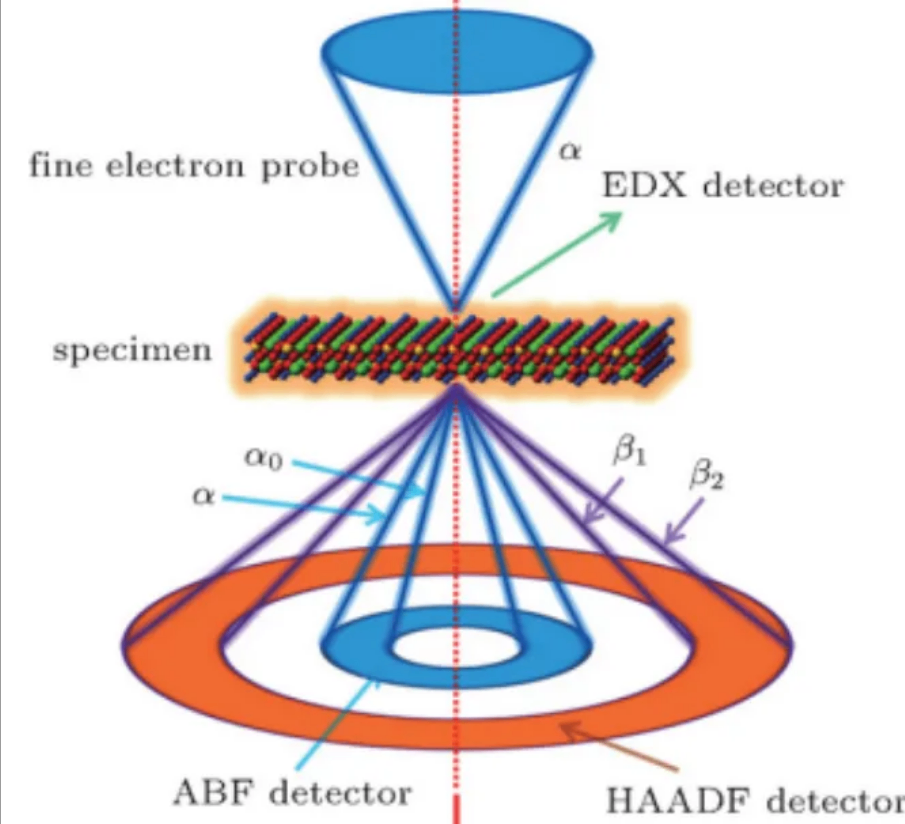

3.高分辨成像高分辨TEM和高分辨STEM-HAADF成像技术将弹性散射的应用推向了原子尺度。其中，高角度环形暗场成像完全收集弹性散射的高角度电子，其成像衬度与原子序数的平方成正比。这意味着原子序数越大的元素，在图像中的亮度越高。这种特性使得研究者能够直接观察材料中的原子分布情况，例如在不同应变条件下观察Ti析出相的原子尺度结构变化。
非弹性散射在成分与结构分析中的应用
能谱分析是基于非弹性散射的重要成分分析手段。当入射电子使样品原子的内层电子电离后，外层电子跃迁至内层填补空位时会释放特征X射线。不同元素具有固定的特征X射线能量和波长，通过检测这些特征X射线，可以实现元素的定性识别、定量分析以及面分布Mapping成像。

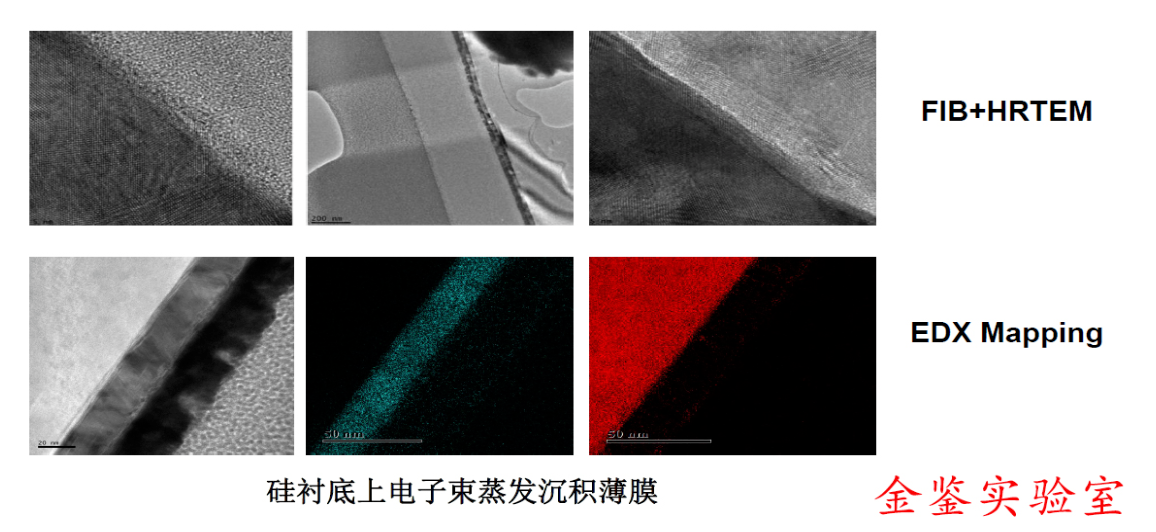

在实际应用中，能谱分析常常用于研究材料中特定区域的元素分布。例如，在研究晶界处的粗大沉淀相时，通过EDS-Mapping可以清晰显示沉淀相中各元素的分布情况，结合明场像和选区电子衍射分析，能够全面理解沉淀相的组成、结构及其与基体的关系。金鉴实验室的专业团队精通TEM操作，能够确保样品的最佳制备和成像条件，从而获得清晰的图像和准确的数据，支持科研人员的研究需求。
电子散射理论的实践意义
深入理解电子散射的物理机制，对于正确解释TEM图像和谱图信息至关重要。在实际操作中，研究者需要根据样品的特性和研究目的，合理选择成像模式和分析技术。对于晶体结构分析，弹性散射提供的衍射信息是主要依据；而对于成分分布研究，则需要借助非弹性散射产生的特征X射线。在实际研究中，这些技术往往相互配合使用。例如在研究析出相时，先用明场像观察形貌和分布，再用选区电子衍射确定晶体结构，最后用能谱分析确认元素组成，从而获得对析出相的全面认识。金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为材料科学领域贡献我们的力量
