TEM全方位解析:从原理到应用的完整指南 发布时间:2026-03-02

透射电子显微镜(TEM,Transmission Electron Microscope)作为现代科学研究中不可或缺的高精度微观分析工具,凭借其卓越的分辨率和广泛的适用性,在材料科学、半导体技术、生命科学等多个领域发挥着关键作用。本文将为您全面解析TEM的工作原理、成像过程、主要应用领域以及测试分析中的关键要点。金鉴实验室作为专注于材料分析领域的科研检测机构,具备专业的TEM设备,致力于提供高质量的测试服务。

透射电镜的基本原理与核心组成

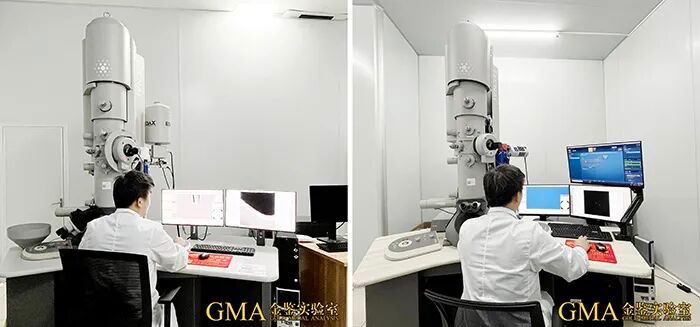

透射电子显微镜是一种以波长极短的电子束作为照明源的高分辨率、高放大倍数的电子光学仪器。与传统光学显微镜相比,TEM能够实现原子尺度的观测,其分辨率可达0.1纳米以下,这使得研究人员能够直接观察材料的原子排列结构。金鉴实验室拥有专业的TEM测试设备和技术团队,能够确保TEM测试的准确性和可靠性,如需专业检测服务可联系金鉴检测顾问188-1409-6302。透射电镜的工作原理可以概括为:电子枪发射电子束,经过加速和聚焦后形成高能电子束照射在超薄样品上。当电子束穿透样品时,会与样品中的原子发生相互作用,导致电子的强度和方向发生改变。由于样品不同部位的成分、密度和结构存在差异,投射到荧光屏或探测器上的电子强度也会有所不同,从而形成明暗对比的影像,最终呈现出样品的微观结构特征。透射电镜主要由三大系统组成:光学成像系统、真空系统和电气系统。其中光学成像系统是核心部分,进一步细分为照明系统、成像放大系统和图像观察记录系统。照明系统负责产生稳定且可调控的电子束;成像放大系统通过物镜、中间镜和投影镜的组合实现高倍数放大;图像观察记录系统则将电子信号转换为可视化的图像数据供分析使用。

透射电镜的成像过程解析

透射电镜的成像过程实际上是一个复杂的电子光学变换过程,主要包含两个关键步骤:第一步是平行电子束与样品相互作用,由于样品原子的散射作用而分裂成为各级衍射谱。这一过程中,电子束与样品原子发生两类散射:弹性散射和非弹性散射。弹性散射电子保持原有能量不变,但传播方向发生改变,这些电子最终形成衍射图谱,提供了样品的晶体结构信息;非弹性散射电子则损失部分能量,激发出二次电子、特征X射线等信号,这些信号可用于分析样品的元素组成和化学状态。第二步是各级衍射谱经过干涉重新在像平面上会聚成放大的物像。在这个过程中,不同方向的衍射束相互干涉,形成明暗相间的条纹或斑点。这些条纹和斑点的分布规律与样品的晶体结构密切相关。通过分析这些信息,研究人员可以获取晶面间距、晶格参数、晶体取向等关键数据,从而实现对样品微观结构的高分辨率成像。值得一提的是,透射电镜的成像模式可以灵活切换。在明场成像模式下,仅让透射束参与成像,质量厚度大的区域呈现暗衬度;而在暗场成像模式下,通过选择特定的衍射束成像,可以有效突出缺陷、析出相等特定结构的衬度。金鉴实验室拥有多种成像模式,和专业的技术团队,能够确保测试的准确性和可靠性。

透射电镜的主要应用领域

1.材料科学研究中的应用在材料科学领域,透射电镜是研究材料微观结构与性能关系的有力工具。通过明暗场衬度图像,研究人员可以清晰观察到材料中的晶界、位错、层错、孪晶等晶体缺陷,这些缺陷直接影响材料的力学性能和物理化学性质。高分辨透射电镜(HRTEM)更进一步,能够获得晶格条纹像,直接反映晶面间距信息,甚至能够观察到原子尺度的结构像和单个原子像。这对于研究纳米材料、异质结构、界面结构等具有重要意义。在合金材料研究中,TEM可以揭示析出相的分布、形态和晶体学特征;在陶瓷材料中,可以分析晶界相的结构和成分;在纳米材料领域,TEM则是表征纳米颗粒尺寸、形貌和晶体结构的标准方法。

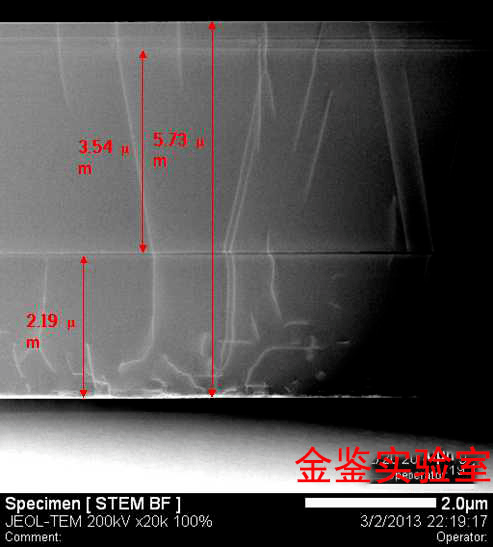

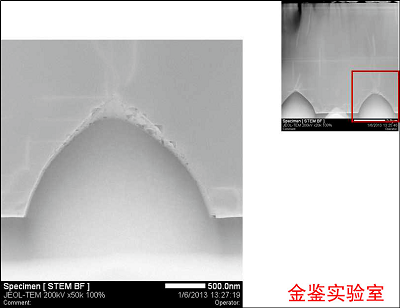

2.半导体技术领域的应用对于半导体行业而言,透射电镜是研究先进制程芯片的关键工具。随着半导体工艺节点不断缩小,器件尺寸已经进入纳米尺度,传统的光学显微镜无法满足观察需求,TEM能够精确测量芯片的工艺尺寸。扫描透射电子显微镜(STEM)模式配合高角环形暗场(HAADF)探测器,可以根据材料的原子序数差异呈现不同的亮度灰阶,极大地增强了材料层间的对比度。相比于传统成像模式,HAADF-STEM具有更佳的成分鉴别能力,能够更准确地分析半导体多层膜结构、掺杂分布以及界面反应层。结合能量色散X射线光谱(EDX)分析,可以实现对半导体器件特定区域的元素点分析、线扫描和面分布分析,为工艺优化和故障分析提供直接依据。

透射电镜分析的关键技术与样品要求

要获得高质量的TEM分析结果,样品的制备至关重要。以下是送样测试时需要注意的关键事项:

1.样品基本要求

对于非磁性粉体和液体样品,通常可以直接进行测试。但对于薄膜或块状样品,则需要经过特殊制样处理,如离子减薄、超薄切片或聚焦离子束(FIB)制样等。样品的微观尺寸应控制在纳米级,理想的样品厚度应不超过100纳米。如果样品颗粒较大,可以适当研磨减薄。需要注意的是,微米级样品一般不适合拍摄高分辨晶格像,因为电子束难以穿透较厚的区域。金鉴实验室在进行试验时,严格遵循相关标准操作,确保每一个测试环节都精准无误地符合标准要求。

样品尺寸评估有专门的判断标准:常规形貌观察要求样品厚度小于100纳米;而拍摄高分辨晶格像时,样品厚度最好控制在5-10纳米以内。对于异质结或多相材料,不同相的结晶性和耐电子束能力可能存在差异,这会影响多相晶格的同时成像。

2.制样载网的选择

选择合适的载网对测试结果有重要影响。一般制样选用普通碳膜铜网或微栅铜网即可。当样品颗粒直径小于10纳米时,建议使用超薄碳膜以获得更好的衬度。如果样品本身含有铜元素,需要进行EDX能谱和面扫描分析时,应选择镍网或钼网以避免基底元素的干扰。对于含碳量高且颗粒大于100纳米的样品,在进行能谱分析时可选用微栅网减少碳膜的背景信号。

3.磁性样品的特殊要求

磁性样品在透射电镜测试中需要特别谨慎处理。由于强磁场环境可能对电镜造成损坏,磁性样品通常有更严格的尺寸限制,要求颗粒大小不超过200纳米。对于磁性样品,一般不接受自行制样,需要提供粉末进行磁性强度预检。如果只能提供液体样品,通常按强磁性对待。需要特别注意的是,以弱磁或强磁样品冒充非磁性样品送样,可能导致实验无法正常进行。

4.不稳定样品的处理

原则上,易挥发、易分解以及对电子束敏感的样品不适合常规TEM测试。这些样品在电子束照射下可能发生结构变化或损坏,导致无法获得真实可靠的图像。如有特殊需求,需要提前与技术专家沟通确认是否可以进行针对性测试。

透射电镜数据解析与常见问题

TEM测试完成后,通常会提供多种形式的数据供分析使用。常见的图像格式包括JPG、TIFF/TIF以及DM3格式。JPG和TIFF是通用图片格式,可以直接用常见软件打开查看。不同型号的透射电镜可能采用不同的原始数据格式,如有特殊需求应在测试前说明。在数据解读过程中,研究人员常遇到一些问题:

1.图像不清晰或模糊的可能原因包括:

样品含有有机物或磁性物质导致电子束抖动;样品过厚缺乏薄区;衬度不佳,即样品与背景的反差不够;以及电镜自身分辨率限制。此外,某些分散剂如甲苯、丙酮等也可能导致衬度降低。

2.晶格条纹效果不佳:

往往与样品本身的特性相关:样品结晶性差或表面覆盖非晶物质会影响晶格显现;轻元素材料的晶格衬度通常比重元素弱;样品在电子束照射下发生抖动也会影响成像质量。通常对于高分辨要求,常规电镜可拍摄最小标尺5纳米左右的晶格像,更高分辨率的观察需要借助球差校正电镜。

3.能谱面扫描效果不理想常见原因包括:

样品过厚导致信号弱;有机样品在扫描过程中积碳;磁性样品使用的老式能谱探测器分辨率较低;某些元素含量太低无法收集到有效信号。

结语

透射电子显微镜作为现代科学研究的重要工具,凭借其极高的分辨率和多样的分析功能,为材料科学、半导体技术、生命科学等领域的发展提供了强有力的支持。随着像差校正技术、原位表征技术和直接电子探测技术的发展,TEM的分辨能力和应用范围还将不断拓展。对于研究人员而言,了解透射电镜的基本原理、掌握样品制备的关键要点、熟悉数据分析的方法技巧,将有助于充分发挥这一先进仪器的潜力,获得更加深入和准确的微观结构信息。金鉴实验室的专业服务不仅限于测试和认证,还包括失效分析、技术咨询和人才培养,为客户提供一站式的解决方案,金鉴将继续秉承着专业的服务态度,不断提升自身的技术水平和服务质量,为透射电子显微镜行业贡献我们的力量。
