液槽冷热冲击设备业务书 发布时间：2026-05-08
一、液槽冷热冲击试验目的
冷热冲击试验是测试金属、塑料、橡胶、电子等材料对高温或极低温的抵抗力的一种试验技术。这种情况类似于不连续地处于高温或低温中的情形，它能使各种物品在最短的时间内完成测试。

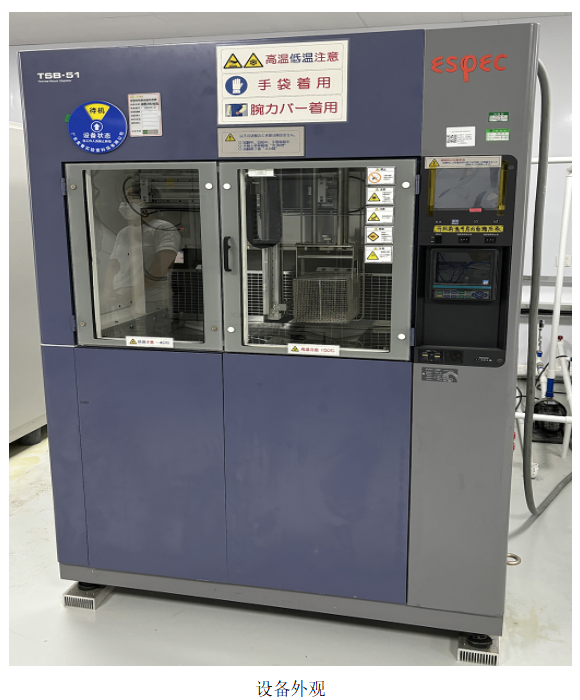

二、液槽冷热冲击设备的工作原理
液槽冷热冲击设备具备自动机械温区转换系统，利用高温液槽及低温液槽预先升降温储存能量，依试验动作需要通过控制机械移动式吊篮快速移动到低温液槽或高温液槽的方式，达到快速冷热冲击试验。平衡调温控制系统，温度程控器结合制冷系统的冷量输出或加热系统的输出，同时通过PID算法控制加热系统产生相应的热量输出或通过智能调整制冷容量控制制冷系统的制冷量输出。冷、热量经特殊设计的液态流体的传输，均匀的分布液态试验区，使维持所设定的液态试验区温度之冷热量损耗持续得到补偿，从而达到快速平恒调温。
三、液槽冷热冲击设备参数
硅油能力范围：-40～160℃
氟油能力范围：-40~125℃
设备最大能力范围-65~200℃
高温区温度上升时间：常温～+150℃ 90分以内；
低温区温度下降时间：常温～-65℃ 90分以内
温度波动度：±2℃
四、液槽冷热冲击样品种类以及规格尺寸
1、样品尺寸
试样筐尺寸(W×H×Dmm)：150×150×200；
试样筐负重：2Kg
2、样品种类
（1）半导体与电子元器件：这是该试验最经典的应用领域。特别适用于测试芯片封装（如BGA、CSP）、晶圆、PCB板、IC等在高密度封装下的抗热应力能力。
（2）汽车核心部件：用于对安全性要求极高的部件，如发动机控制单元(ECU)、刹车系统模块、传感器，确保其在极端温差下的可靠性。
（3）军工与航空航天：用于对雷达、卫星、飞行控制系统等关键电子元器件及复合材料进行极其严苛的可靠性验证。
（4）材料科学：广泛用于测试金属、塑料、橡胶、陶瓷、高分子材料等，在热胀冷缩下的物理和化学变化，评估其抗热冲击性能。
五、液槽冷热冲击试验设备执行与满足标准
（1）JESD22-A106B (液-液热冲击)：JEDEC最核心的固态电子元器件液-液热冲击专用标准，定义了具体的试验程序、严苛等级和失效判据常与 JESD22-A104 (气-气温度循环) 配合使用。
（2）MIL-STD-883 (微电子器件)：美国军用标准核心规范， MIL-STD-883 Method 1011.9定义了液-液热冲击试验的严格条件与流程。
（3）IEC 60068-2-14 (温度变化试验)：国际电工委员会环境试验基础标准，定义了试验Nb等温度变化方法，影响广泛。
