电容电感电阻测试仪（LCR meter） 发布时间：2026-01-06
电容电感电阻测试仪，简称LCR表，是一种高精度、多功能的电子测量仪器，专门用于测量电感（L）、电容（C）、电阻（R）等无源元件的关键参数。它不仅能测量元件的基值（如电容值、电感量、电阻值），还能评估其品质因数（Q值）、损耗因数（D值）、等效串联电阻（ESR）等性能指标，是电子研发、生产测试、质量控制和元器件检验中不可或缺的核心工具。为了确保测试结果的准确性和可靠性，专业的实验室测试服务不可或缺。金鉴实验室作为国内领先的光电半导体失效分析科研检测机构，能够提供各类电子元件的测试分析，能够为企业提供全面、精准的测试服务，助力企业在电子元件品质把控上达到更高水平。
一、测试设备
1.TH2830/TH2832 精密LCR数字电桥（中低频率：20Hz~200KHz）
TH283X系列是高性能紧凑型LCR数字电桥，采用最新工艺和高密度电路设计，浓缩大型LCR测试仪的精华、紧凑、小巧。取消传统机械电源开关，采用软件控制电源开关。0.05%的基本精度和良好的测试稳定性可与高端机型媲美。配备4.3寸LCD显示屏和全新升级的界面系统，美观大方，操作简便。仪器提供丰富的接口，兼容标准SCPI指令，可方便地组成各种测试系统，满足检验、生产、科研的各种需求。金鉴实验室拥有一支由国家重大人才工程专家领衔和行业资深技术专家组成的团队，以及先进的检测设备，确保了测试结果的准确性和可靠性。

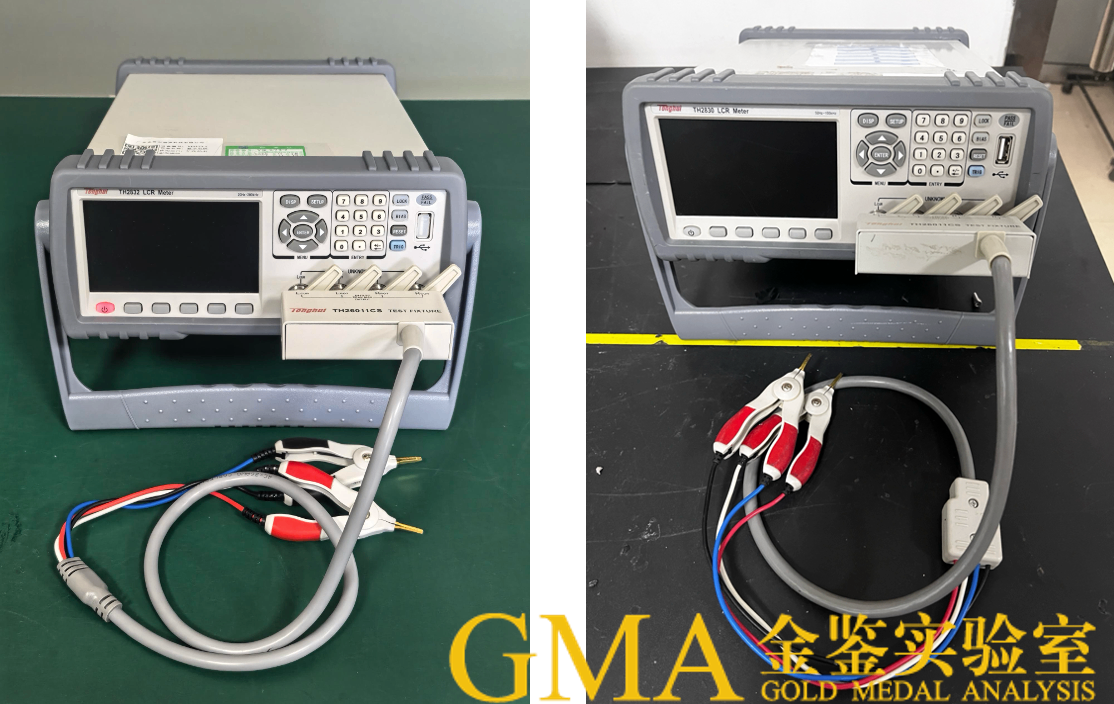

1.1图片展示
1.2 技术参数
（1）测试参数：L、C、R、|Z|、D、Q、|Y|、G、X、θd、θr、RDC、Vm、Im、△%
（2）测试量程范围：
Z/R阻抗/电阻：0.01 mΩ～100 MΩ
C电容：10pF～10F
L电感：0.01nH~100KH
（3）基本精度：±0.05%
（4）测试频率：TH2830：50Hz～100kHz，TH2832：20Hz～200kHz
（5）AC信号电平：10mVrms～2Vrms；100μArms～20mArms
（6）信号源输出阻抗：30Ω、100Ω可选
（7）RDC测试信号电平：TH2830：1V固定；TH2832：5mV～2V可调
（8）DC偏置：0V～±5V；0mA～±50mA
（9）测试速度：快速12.5ms；中速83ms；慢速167ms
（10）通用功能：串/并联等效模式；测试电缆长度0/1m；平均1～255次；开路/短路/负载校准；ALC功能（TH2832）；自动/手动量程；触发模式INT/MAN/EXT/BUS；触发延时0～60s；
1.3 适用样品
电容器：陶瓷电容、电解电容、薄膜电容、贴片电容等
电感器：功率电感、高频电感、贴片电感、线圈等
磁芯与变压器：各种磁芯材料、变压器绕组参数
电阻器：精密电阻、压敏电阻、热敏电阻
金鉴实验室具备专业团队和先进的测试设备能够满足您在电子元件测试方面的各种需求。
1.4 应用分析案例

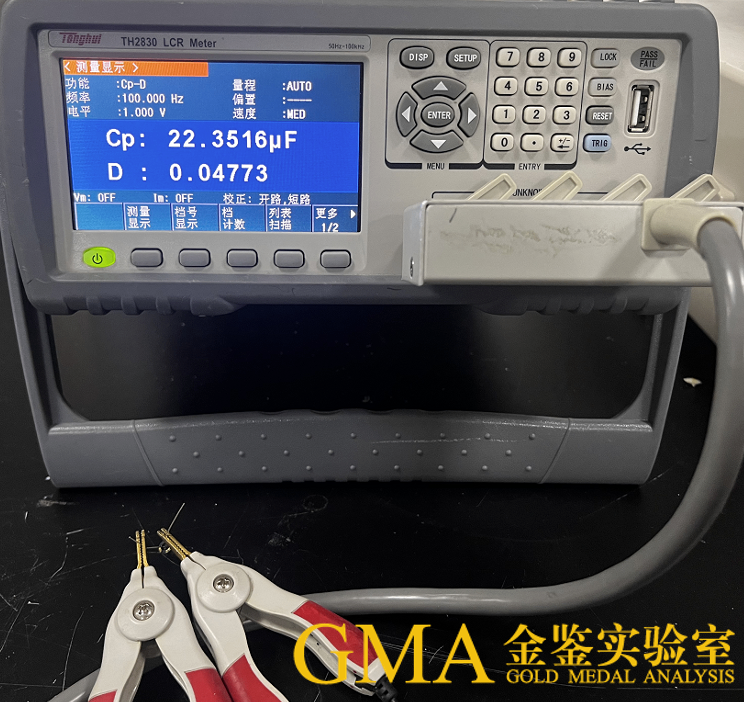

测试容值为22μF电解电容
2. LCR测试仪 HIOKI 3535（高频率：100KHz~120MHz）
LCR测试仪HIOKI 3535为100kHz~120MHz的宽频量程。具有6ms高速测定的内置比较器和负载补偿、BIN(分类)测量功能，应用范围广，例如芯片互感、高速磁头测试以及其他相关研发需求。可将前置放大器与3535拆离，使用指定电缆将其延伸，并尽可能接近被测物，以减小测量导线的影响。

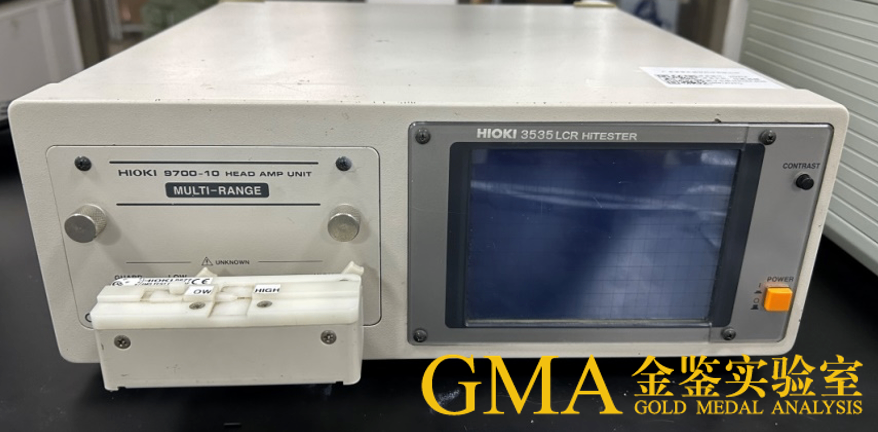

2.1图片展示
2.2.技术参数
（1）测量参数：|Z|、|Y|、Q、Rp、Rs(ESR)、G、X、B、θ、Ls、Lp、Cs、Cp、D(tanδ)
（2）测试量程范围：
Z/R阻抗/电阻：100mΩ～100kΩ
C电容：0.1pF～15.9μF
L电感：1nH～159mH
（3）测量频率：100kHz～120MHz，分辨率4位（面板设置）或1Hz（接口控制）
（4）测量电平（CV模式，≤10MHz）：5mV～1V，最大20mA
（5）测量电平（CV模式，>10MHz）：5mV～500mV，最大10mA
（6）测量电平（CC模式，≤10MHz）：200μA～20mA，最大1V
（7）测量电平（CC模式，>10MHz）：200μA～10mA，最大0.5V
（8）基本精度：Z为±0.5%rdg，θ为±0.3°
（9）输出阻抗：50Ω±10Ω（100kHz时）
（10）触发延时：0.01s～9.99s，0.01s分辨率
2.3 适用样品
测试0402、0603及0805封装的贴片电感、电容、电阻。金鉴实验室不仅能够提供标准的测试服务，还能根据客户需求，依据不同封装和类型元件的特点，制定个性化的测试方案。
应用分析案例
测试容值为6.8pF封装为0805的电容。
金鉴实验室致力于为电子元件行业提供高质量的测试服务，推动行业技术的不断进步。相信在未来的发展中，金鉴实验室将为企业提供更加优质、高效的测试服务，助力电子元件产业迈向更高的质量水平。
