扫描电镜应用之:锂离子电池材料 发布时间:2014-01-09

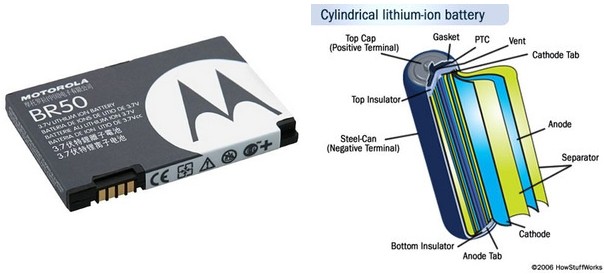

二次锂离子电池


 二次锂离子电池

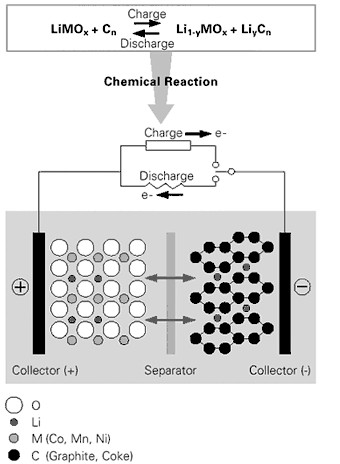

二次锂离子电池基本原理:


 扫描电镜微观分析系统SEM-EDS


 扫描电镜微观分析系统SEM-EDS


1、 电池的失效分析

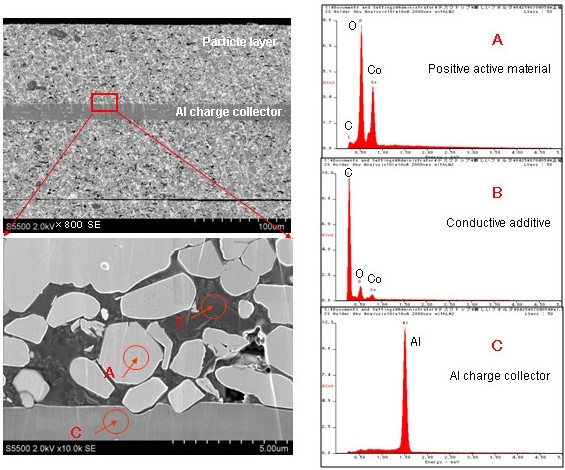

 锂电正极剖面(能谱分析EDX)
锂电正极剖面抛光检测(能谱分析EDX)


 锂电正极剖面:抛光检测

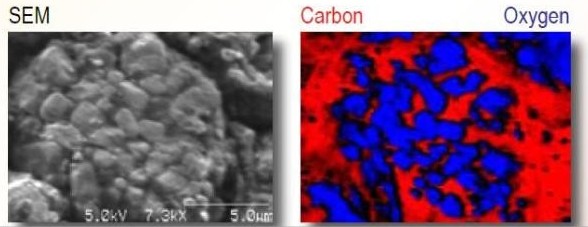

 扫描电镜二次电子图像和俄歇电子元素面分布图


 扫描电镜二次电子图像和俄歇电子元素面分布图。


2、不同类型锂电池正极材料:颗粒形态形貌。不断开发性价比更高的正极材料。

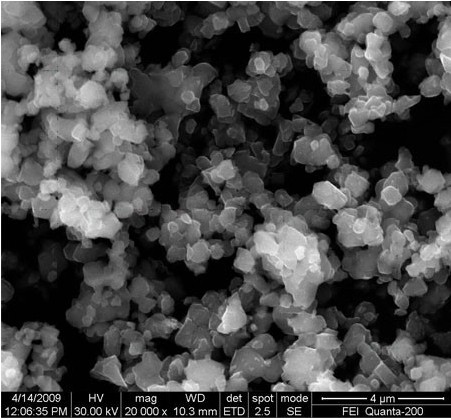

 锂电池正极材料(扫描电镜SEM)

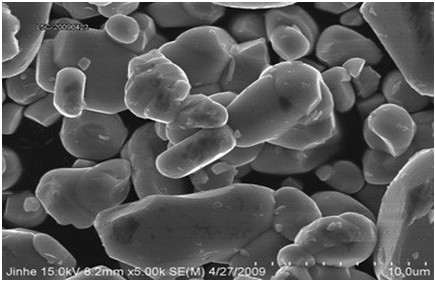

正极材料:钴酸锂。LCO


锂电池正极材料(扫描电镜SEM)


场发射扫描电镜 (上)                 大型钨灯丝扫描电镜(下)


 锂电池正极材料(扫描电镜SEM)


   正极材料,磷酸铁锂粉末

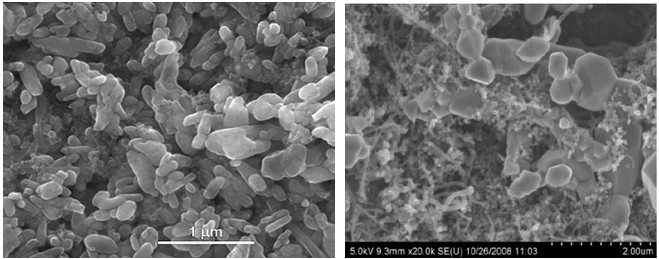

 锂电池正极材料(扫描电镜SEM)


锂电池正极材料:三元正极材料


 锂电池正极材料(扫描电镜SEM)


LTO


 锂电池正极材料(扫描电镜SEM)  锂电池正极材料(扫描电镜SEM)


 具有发展潜能的碳锡组成的,锂离子电池正极材料正在发展中。

3、不同类型聚合物隔膜材料观察。纳米尺度

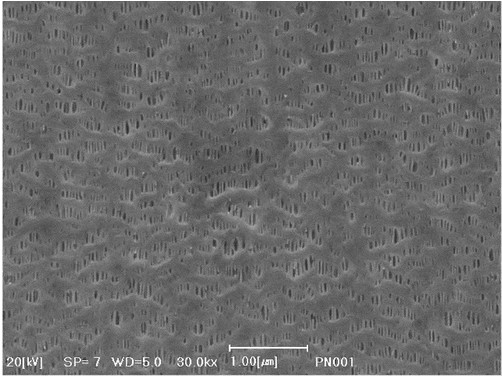

 锂电池隔膜材料(扫描电镜SEM)  锂电池隔膜材料(扫描电镜SEM)


锂电池隔膜材料:高分子聚合物。


4、锂电池负极材料:晶体结构,颗粒形貌观测


锂电池负极材料:晶体结构,颗粒形貌观测

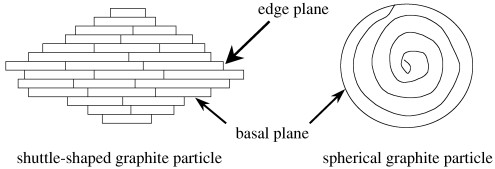

锂电池负极材料: 球形石墨。  天然石墨为层状,颗粒边缘容易被电解液侵蚀,通过加工成球形,容易对边缘用碳包覆进行保护。延长负极材料的寿命。

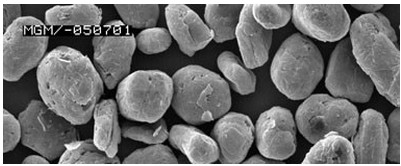

球形石墨(扫描电镜SEM)
碳纳米管负极材料(扫描电镜SEM)


碳纳米管负极材料

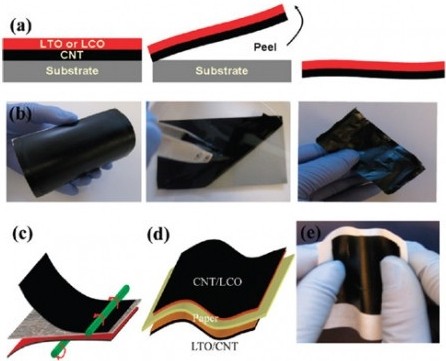

电池新概念:用纸做基片,纳米材料电极,相同体积能量提高10倍。


用纸做基片,纳米材料电极

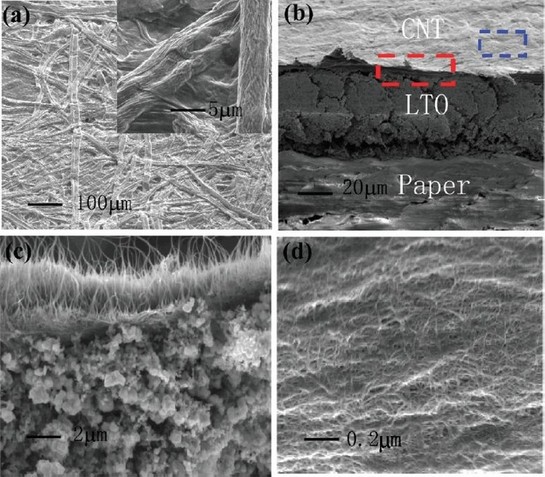

纳米材料电极(扫描电镜SEM)
