薄膜太阳能电池(CIGS Solar Cell)能谱EDS分析   发布时间:2014-01-08

CIGS太阳能电池是基于铜、铟、镓、硒[Cu(In,Ga)Se2薄膜。这种太阳能电池已经展现了优秀的效率,有替代制造成本更高尺寸更厚的硅基太阳能电池的潜能。


CIGS太阳能电池通过在基体上(过去是玻璃,但当前为聚合物)成多层薄膜加工而成,如图1。钼层和氧化锌层形成电接触电极。CIGS膜层作为阳光吸收层,一薄层硫化镉形成P-N节。最通常的制造方法是同时或者按照顺序在基体上蒸发或溅射铜、铟、镓。被蒸发上的硒和膜层反应从而确定最终的合成膜层。


在制造薄膜太阳能电池过程中的主要挑战是控制膜层的成分。商品化所需要的膜层结构重复再现性,结果是不确定的,这和依靠膜层精确成分的电池的电学性质同样重要。EDS分析能够适用于确定整个装置的化学元素空间分布。


薄膜太阳能电池剖面(扫描电镜SEM)


图1:Cu(In,Ga)Se2 薄膜太阳能电池(剖面)的扫描电镜图和它的操作模式-光伏效应。


实验

市场上可以买到的CIGS太阳能电池,分解后提取单一元件的一部分。观察分析表面和断面,断面观察采用环氧树脂镶样和抛光。



使用钨灯丝扫描电镜进行检测。表面分析初步使用20KV加速电压来确定元素成分。随后的剖面分析使用5kv加速电压以减小作用区。当发现基体的主要材料大部分是聚合物,需要注意保持较低的荷电水平。即使在这样的水平,少量的荷电出现,漂移补偿作为面分布分析还是需要的。


结果
二维表面观察
在拆解电池过程中,一些CIGS材料从基体上剥落(图2a)。这给了测量难得的机会。(1)样品顶层,(2)下层的金属基体 (3)金属表面电接触材料。图2b:选定区域的多点谱分析


剥落的CIGS材料的表面二维观察


 图2a:剥落的CIGS材料的表面二维观察。


CIGS材料的最上层表面(能谱分析EDX)


 图2b:CIGS材料的最上层表面EDS能谱分析。自动多点分析。

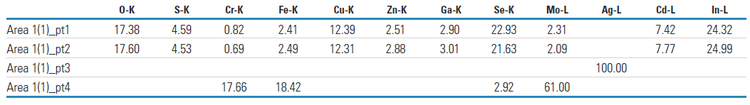

表一:CIGS材料最上层表面的的元素成分定量分析结果



薄膜上的位置1和2,具有相同的材料组成,主要成分是铟和硒和少量的铜和镓。由于氧化锌和硫化镉的薄层特性,只有少部分的Zn,O,Cd和S被测出。



金属接触层上的位置3好像是银漆


膜层去除的位置4 显示膜层生长的钼基体



CIGS剖面包含所有计数的X-ray元素面分布(能谱分析EDX)


图3:CIGS剖面包含所有计数的X-ray元素面分布,扫描电镜图像在低加速电压下5kv,


剖面观察分析

低倍

样品剖面在低倍进行谱图像面分布分析,理解所有层的材料组成。所有层的厚度大约1/3mm。有趣的是,多数层中含有C,表明多数的聚合物包含在这些层中。除了聚合物层,铝和铁层也被观察到。如图3


高倍率

在高倍率下,进一步对最外面的铁层进行研究。元素面分布表明Cu,Ga,Se,Mo and In层。定量面分布,图4,移除了在面分布图像的背底x射线强度后,比总体计数的面分布具有更高的对比度。热电科技(Thermo)的COMPASS软件相分析能够在微小尺度定位显微组织中的单个层,图5,COMPASS面分布揭示了相对铁基体的Mo层,然后是Cu-Ga-Se层。第一层Cu-Ga-Se的计数很低,第二层包含铟的Cu-Ga-Se-In计数要高的多。低X-ray计数层像是在形貌上凹陷,这个样品特殊层表明的优先抛光可能发生。因为薄层性质和环境相同,所以这个优先抛光部分表明,源于和下层不同的成分不同,具有不同硬度。Mo层厚度小于1μm,而Cu-Ga-Se层分别小于3μm和1.5μm。没有发现Cds或者ZnO相,可能由于层太薄,过大的X-ray生成作用区。

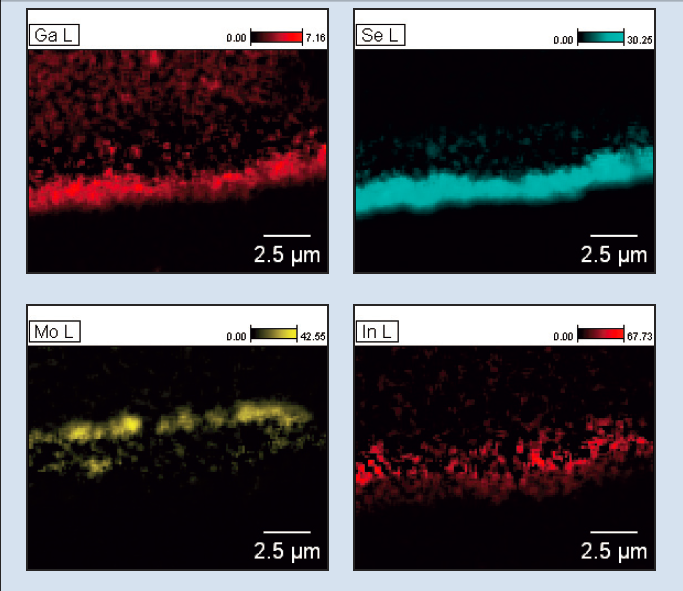

CIGS剖面在高倍率下的定量元素面分布(能谱分析EDX)


CIGS剖面在高倍率下的定量元素面分布(能谱分析EDX)


图4:CIGS剖面在高倍率下的定量元素面分布

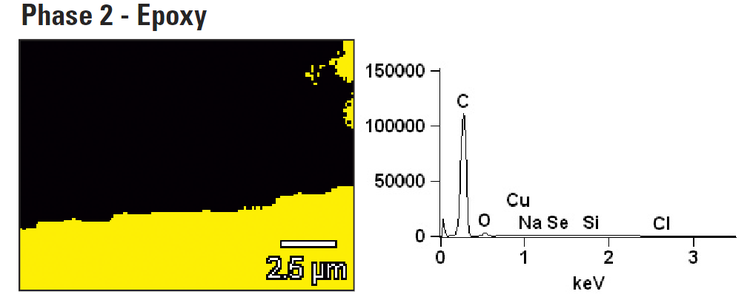

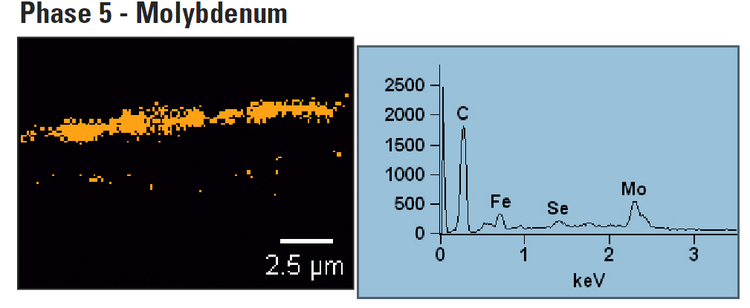

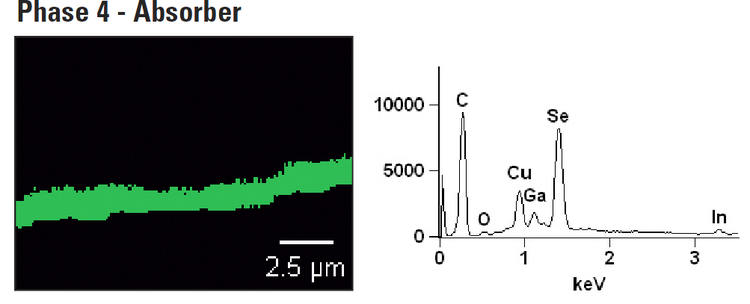

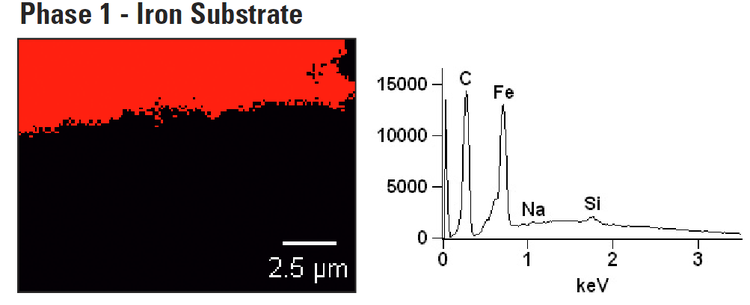

CIGS 剖面在高倍率下的 Compass相分布(能谱分析EDX)


CIGS 剖面在高倍率下的 Compass相分布(能谱分析EDX)


CIGS 剖面在高倍率下的 Compass相分布(能谱分析EDX)


                              CIGS 剖面在高倍率下的 Compass相分布(能谱分析EDX)



                                  CIGS 剖面在高倍率下的 Compass相分布(能谱分析EDX)

CIGS 剖面在高倍率下的 Compass相分布(能谱分析EDX)


  图5:CIGS 剖面在高倍率下的 Compass相分布


概括

X射线能谱仪提供有关CIGS太阳能电池的结构成分信息。如果样品大部分是聚合物,需要降低电子束能量和探针电流,需要漂移补偿获得有意义的结果。结果的空间分辨率有赖于入射电子束能量和束斑直径。在大块样品中,在面分布图中可能观察不到超薄膜层。
