CS200色彩亮度计/辉度计 发布时间：2024-11-13
一、图片展示
随着显示终端、LED照明、车载光源、智能背光等光电产业快速迭代，行业对光源色彩、亮度的检测精度、适配范围及数据专业性要求持续升级。色彩与亮度作为光电产品核心性能指标，直接决定产品视觉体验、品质稳定性及市场合规性，是产品研发定型、量产质检、第三方权威检测的关键环节。
金鉴实验室依托专业光电检测技术积淀，搭载CS200高精度色彩亮度计（辉度计），面向全行业光电产品提供精准、高效、可溯源的亮度、色品坐标、主波长等一体化检测服务。该设备兼顾超宽测量量程、超高检测精度与灵活适配能力，可覆盖微光、常规光、超高亮光源全场景检测，完美适配实验室精密检测、企业研发校准、量产品质管控等多元需求，为客户产品品质升级、合规认证、技术迭代提供核心数据支撑。
CS200高精度色彩亮度计（辉度计）
二、适用样品
均匀发光且发光尺寸在1cm以上的样品（如LED显示屏、液晶显示屏等）
各种类型的光源都可使用CS-200进行测量，例如信号灯、红绿灯、机场照明、灯、LED、显像管、LCD、PDP等几乎所有发光的物体。由于信息科技业务的发展促使市场对多样化媒体的需求渐渐增加，加之数字广播全面服务的展开，以等离子显示屏和LCD为中心的各种显示设备的研发工作已加快步伐。LED技术的创新已经为LED产品的开发带来重大突破，包括红绿灯、反射LCD的背光及大尺寸户外显示屏幕等。
三、依据标准
SJ/T 11281-2017发光二极管（LED）显示屏测试方法
SJ/T 11141-2017发光二极管（LED）显示屏通用规范
四、测量范围
1.测量角度：0.1°、0.2°、1°
2.亮度测量范围：
0.1°：0.01~20000000cd/㎡；
0.2°：0.01~5000000cd/㎡；
1°：0.01~20000Ocd/㎡；
3.亮度精度：±（2%±1个digit）
4.色度精度：xy：±0.003
5.重复性：
亮度：±0.1%+1个digit
xy：0.0004
6.最小测量距离：296mm（标准镜头）
7.最小测量区域：0.5mm（标准镜头）
五、检测项目
1. 亮度
2. 色品坐标
3. 主波长
六、应用实例
亮度计的参数显示界面
亮度计的参数显示界面
测试样品（LED显示屏）
知识百科：

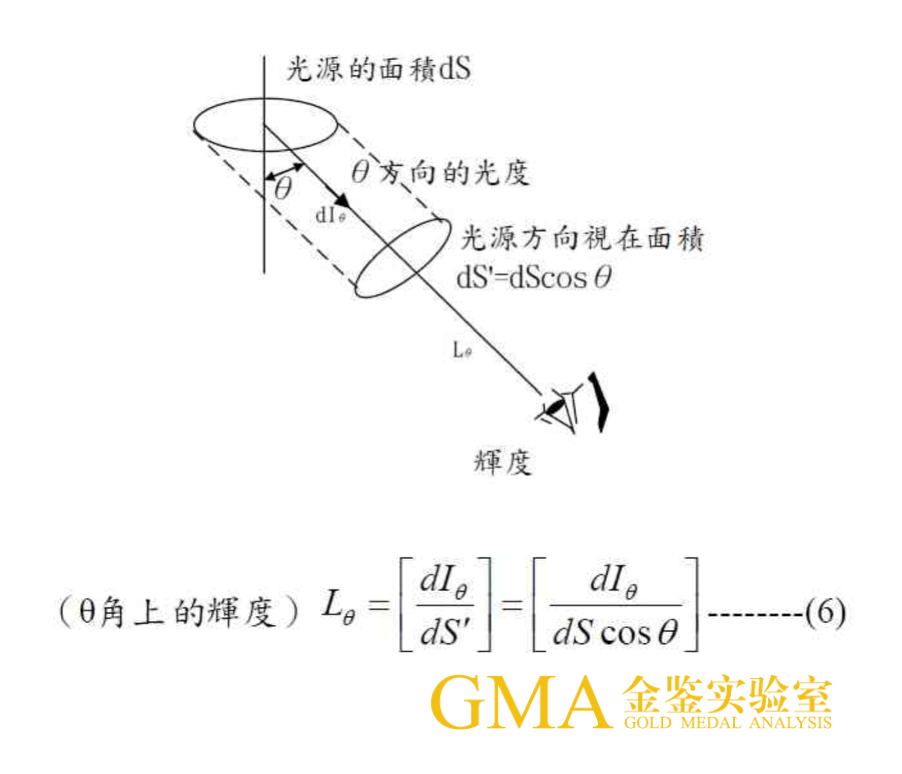

辉度（Luminance，符号 L）
辉度 = 大陆标准术语里的「亮度」，港台行业习惯叫辉度，定义：发光面 / 反射面，在某一个观测方向上，单位投影面积的发光强度，描述这个表面看起来有多亮、多刺眼。
单位：cd/m²（坎德拉 / 平方米），别称尼特 nit，1 nit = 1 cd/m² 常用于：显示屏、LED、照明、光学检测（实验室屏幕、背光、发光材料都测辉度）
一句话通俗理解
辉度是从你眼睛这个角度，看到那块面本身发出 / 反射出来的光有多亮。
• 辉度是面的属性（屏幕、灯管、白纸），不是点光源
• 辉度和距离无关：一块屏幕，远看、近看，它本身辉度不变（只是人眼接收的总光变少）
• 和观测角度有关：很多 LED、液晶屏不同角度辉度不一样
重点区分（最容易混淆）
1. 辉度（L，cd/m²）：物体本身看起来多亮（屏幕指标）
2. 照度（E，lx 勒克斯）：照在物体表面上的光有多少（桌面被灯光照亮的程度）
举例： 台灯照白纸：照度是落在纸上的光；白纸反射进你眼睛的，就是白纸的辉度
举个例子
两个灯泡，同样发光强度：
• 灯丝很小 → 辉度很高，看着刺眼
• 磨砂大灯泡 → 发光面积摊开，辉度更低，看着柔和
