聚焦离子束（FIB）技术在芯片失效分析中的应用详解 发布时间：2025-12-04
聚焦离子束技术

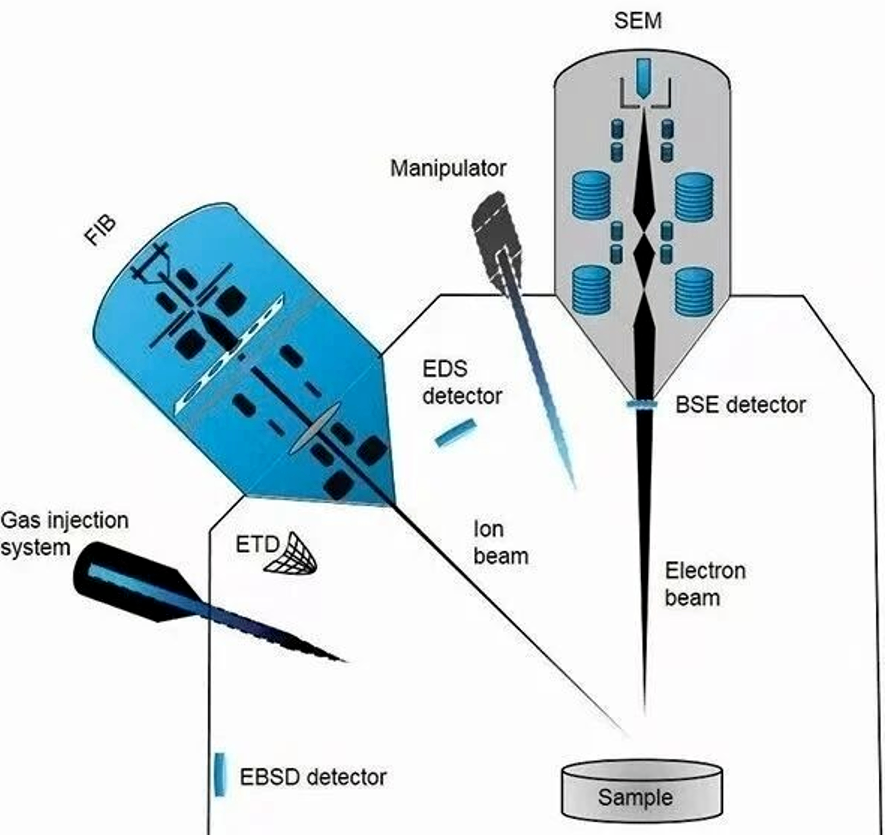

聚焦离子束（Focused Ion Beam, FIB）技术作为现代半导体失效分析的核心手段之一，通常与扫描电子显微镜（Scanning Electron Microscope, SEM）集成，形成双束系统。该系统能够在微纳米尺度上对芯片样品进行精确加工与高分辨率成像，是定位失效点、分析失效机理的重要工具。FIB的主要功能包括刻蚀、沉积和成像三个方面，下面将对各功能的技术原理进行展开说明。金鉴实验室作为专注于材料分析领域的科研检测机构，拥有专业的FIB技术，致力于提供高质量的测试服务，为产品在各个领域的可靠应用提供坚实的质量保障。
1. 刻蚀功能基于物理溅射原理。当高能离子束聚焦并轰击样品表面时，离子与材料原子发生碰撞，使表面原子被溅射脱离，从而实现材料的精准去除。这一过程可用于剥离芯片表面的钝化层或封装外壳，暴露出下层金属线路或介质结构，便于后续观察与分析。
2. 沉积功能则通过引入特殊气体实现。在离子束照射区域，通入金属有机气体（如含铂或钨的前驱体气体），高能离子诱发气体分子分解，释放出的金属原子沉积在样品表面，形成导电或绝缘薄膜。该技术常用于电路连接的修复或特定结构的局部修饰。
3. 成像功能依赖于二次电子信号的采集。当离子束扫描样品表面时，会激发出二次电子；通过探测器收集这些电子信号，并转化为灰度图像，能够清晰呈现样品的表面形貌与微观结构。结合SEM的高分辨率电子成像，双束系统可同时对同一区域进行离子束加工与电子束成像，实现加工过程的实时监控。为方便客户对材料进行深入的失效分析及研究，金鉴实验室现推出Dual Beam FIB-SEM业务，并介绍Dual Beam FIB-SEM在材料科学领域的一些典型应用，包括透射电镜( TEM)样品制备，材料微观截面截取与观察、样品微观刻蚀与沉积以及材料三维成像及分析等。
高精度定位与切割
在芯片失效分析中，快速准确地定位缺陷位置是解决问题的首要步骤。FIB凭借其纳米级的加工精度，能够针对芯片内部的微观缺陷——如金属迁移、介质裂纹、通孔异常等进行精确定位。结合电压对比成像技术，可以通过对比电路中不同区域的电压衬度差异，判断金属导线的连接状态，识别开路或短路等故障。金鉴实验室提供专业的材料切割与分析服务，确保样品在处理过程中的完整性与准确性，如需专业检测服务可联系金鉴检测顾问188-1409-6302。

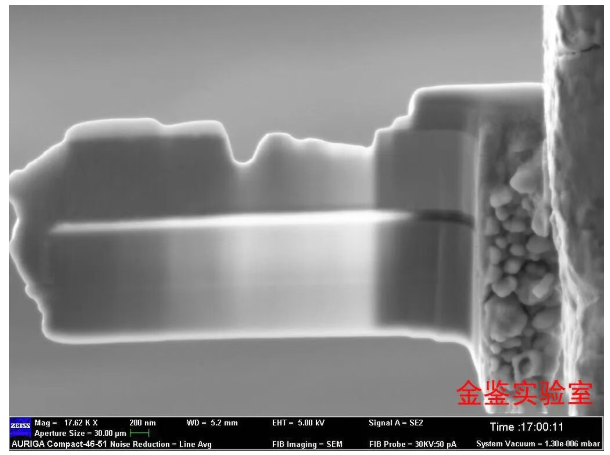

同时，FIB的刻蚀能力允许对芯片特定区域进行定点切割，制备出垂直或倾斜的截面，从而暴露出内部结构。例如，当芯片表面钝化层出现裂纹时，可通过FIB在裂纹区域进行刻蚀，逐层去除材料，观察裂纹是否延伸至下层金属导线，进而判断其对电路功能的影响。该方法也适用于分析因材料分布不均或局部过热引起的结构变形，以及晶体管中杂质扩散异常等工艺缺陷。
微观结构与成分分析
双束系统中的SEM组件可对FIB制备的芯片截面进行高清晰度成像，清晰展示金属连线的形貌、层间介质的完整性以及各层之间的界面状态。这种实时成像与加工同步进行的特点，使得分析人员能够在切割过程中直接观察缺陷，如金属线断裂、通孔残留、介质孔洞等，提高分析效率。
除了形貌观察，FIB还可与能谱仪（EDS）或电子能量损失谱（EELS）联用，对微小区域进行元素成分分析。通过测量特征X射线或电子能量损失，可以确定失效区域的元素种类与分布，识别异常污染物、金属迁移或成分偏离，为失效机理的判定提供关键信息。例如，在静电放电（ESD）损伤分析中，结合形貌与成分分析，可以明确损伤区域的熔融痕迹与元素变化。
其他应用

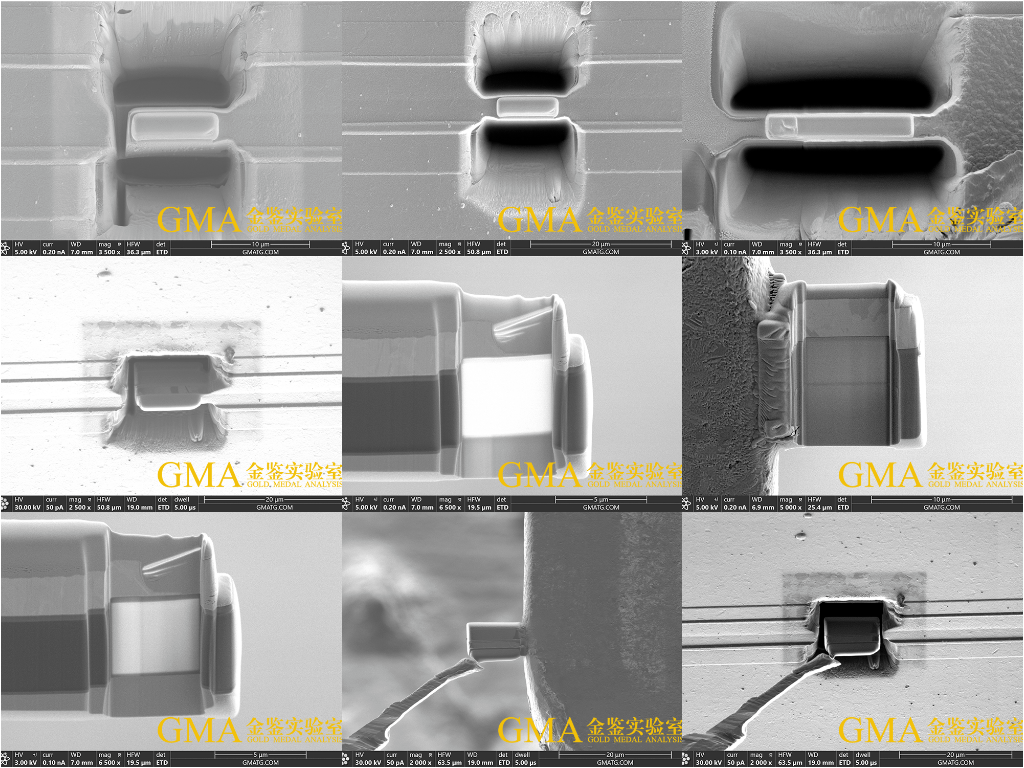

除上述应用外，FIB技术还广泛用于透射电子显微镜（TEM）样品的制备。通过精细刻蚀与抛光，FIB可以制备出厚度仅为几十纳米的薄膜样品，满足TEM原子级分辨率观察的要求。这使得研究人员能够观察器件内部的晶格缺陷、位错分布以及栅极氧化层厚度等超微结构信息。金鉴实验室在进行试验时，严格遵循相关标准操作，确保每一个测试环节都精准无误地符合标准要求。
FIB还可与多种分析技术联用，如原子探针断层扫描（APT）或拉曼光谱（Raman），从不同维度提供材料的结构、成分与应力信息，为复杂失效案例的综合分析提供支持。
综上所述，聚焦离子束技术通过其精密的加工与成像能力，在芯片失效分析中实现了从缺陷定位、结构表征到成分分析乃至局部修复的全流程覆盖。随着半导体器件不断向微小化、集成化发展，FIB技术将持续在失效分析、工艺调试与可靠性研究中扮演不可或缺的角色。
