PCB红墨水试验的三大作用 发布时间：2025-11-27
在电子制造领域，PCB的质量直接影响到电子设备的性能与可靠性。金鉴实验室作为一家专注于PCB产业的科研检测机构，能够提供PCB及相关电子组件的可靠性测试，根据不同产品测试需求制定合适的测试方案，提供一站式解决方案。
红墨水试验，又叫染色试验，是一种常用的电子组装焊接质量的分析手段，可以考察电子零件的焊接工艺是否存在虚焊，假焊，裂缝等瑕疵。因为是破坏性实验，一般仅运用在已经无法经由其它非破坏性方法检查出问题的电路板上面。染色试验能够真实、可靠地给出焊点裂缝的三维分布情况，便于SMT工艺制造者和失效分析工程师了解产品的不良现象，为后续焊接工艺参数的调整提供参考，或是为寻找产品失效原因，理清责任等提供可靠的证据。
PCB红墨水试验的主要作用包括以下3个方面：
检测焊点完整性

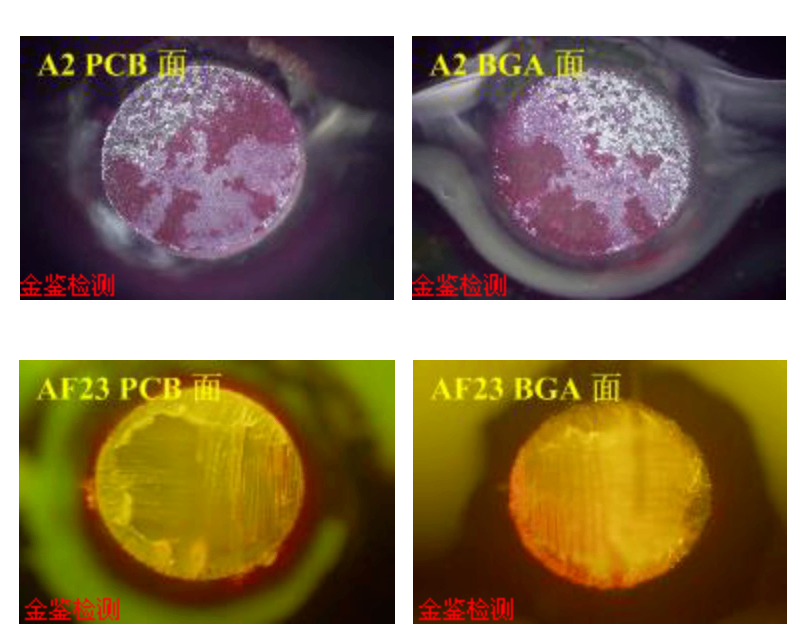

焊点的完整性是PCB质量的关键指标之一。在PCB红墨水试验中，通过将PCB浸泡在红墨水中，可以利用红墨水的渗透性来检测焊点内部的情况。这种检测方式能够识别出目视检测、X射线等无损检测方法难以发现的界面裂缝、晶间裂纹等微观缺陷。金鉴实验室利用先进的实验设备和严谨的操作流程，确保实验条件的一致性和准确性。如需进行专业的检测，可联系金鉴检测顾问181-4899-0106。当焊点完整时，红墨水无法渗透到焊点内部，焊点表面会被红墨水均匀覆盖；然而，如果焊点存在裂缝、空洞等缺陷，红墨水就会沿着这些缺陷渗透到焊点内部。通过观察红墨水的渗透情况，技术人员可以准确地判断焊点是否存在缺陷。金鉴实验室利用红墨水实验能够真实、可靠的给出焊点裂缝的三维分布情况，为电子组装焊接质量的检验提供有效的分析手段。
失效分析
红墨水试验在失效分析中发挥着独特作用。通过将染色区域与未染色区域进行对比分析，可以明确区分焊接缺陷的类型和产生阶段。例如，界面处的红色渗透往往表明润湿不良，而焊料内部的渗透路径则暗示热应力裂纹。
更重要的是，红墨水试验能够重现失效发生的过程。通过分析渗透路径的走向和范围，可以追溯裂纹的起源点和扩展方向，为确定失效的根本原因——无论是工艺参数设置不当、材料匹配问题，还是外部应力影响——提供决定性证据。
金鉴实验室在进行试验时，严格遵循相关标准，通过观察焊点的染色情况，可判断焊接缺陷的类型和严重程度，如空焊、虚焊、假焊和裂缝等，进一步分析失效原因，为改进生产工艺提供依据。
工艺改进参考
在工艺改进方面，红墨水试验提供了量化的改进方向。通过统计不同工艺参数下红墨水渗透的比例和分布，可以建立工艺参数与焊接质量之间的对应关系。例如，通过比较不同回流焊温度曲线下的染色结果，能够精确优化温度参数。
此外，该试验还能验证工艺改进措施的有效性。在调整焊膏配方、改进钢网设计或优化贴装参数后，通过红墨水试验的对比分析，可以直观地评估改进效果，确保工艺优化沿着正确的方向推进。
另外PCB红墨水试验还可以用于检测PCB表面的可焊性、PCB表面的清洁度。
金鉴实验室作为一家专注于光电半导体失效分析的科研检测机构，在红墨水试验方面拥有丰富的经验和卓越的技术实力。金鉴实验室不仅能够提供标准的测试服务，还能根据客户需求，提供定制化的测试方案，帮助客户优化产品设计，提升产品竞争力。
