如何用FIB技术定位纳米级缺陷？关键操作与案例解析 发布时间：2025-11-26
FIB技术以其独特的纳米级加工能力，在半导体芯片、材料科学等领域展现出精准切割、成像和分析的强大功能。金鉴实验室作为专注于半导体领域的科研检测机构，能够进行专业的FIB测试，致力于为客户提供高质量的技术服务。要让FIB技术发挥最佳性能，从样品制备到参数设置的每个环节都需要精心把控。
样品制备
样品制备是FIB测试的首要环节，其质量直接影响最终测试结果的准确性。对于不同类型的样品，制备要求也各不相同。
1.块状样品的尺寸控制
一般而言，样品最大尺寸不应超过2cm，高度需控制在3mm以内。这种尺寸要求相当于将日常物体精确缩小到适合观察的尺度。过大的样品会导致测试过程中稳定性下降，影响成像质量。金鉴实验室拥有专业的FIB测试设备和技术团队，能够确保FIB测试的准确性和可靠性，如需专业检测服务可联系金鉴检测顾问188-1409-6302。
2. 粉末样品预处理规范
粉末颗粒直径应大于5μm，过小的颗粒容易在测试过程中从样品台上脱落。我们通过筛分或离心等方法对样品进行标准化预处理，确保颗粒大小符合测试要求。
3. 非导电样品表面处理通过喷镀10-20nm厚的金或铂膜，可显著提高样品表面导电性。实验数据表明，经过喷金处理的陶瓷样品，成像清晰度可提升三倍以上。金鉴实验室提供专业的表面导电化处理服务，确保测试准确性。4. 特殊样品专业化处理磁性样品需进行消磁处理，含水样品必须彻底干燥。针对不同特性样品，我们制定了相应的前处理标准操作规程，避免设备污染和测试失败风险。5. 标准化质控流程金鉴实验室建立了完整的样品制备质控体系，每个环节都有明确的操作规范和验收标准，确保制备质量的一致性。

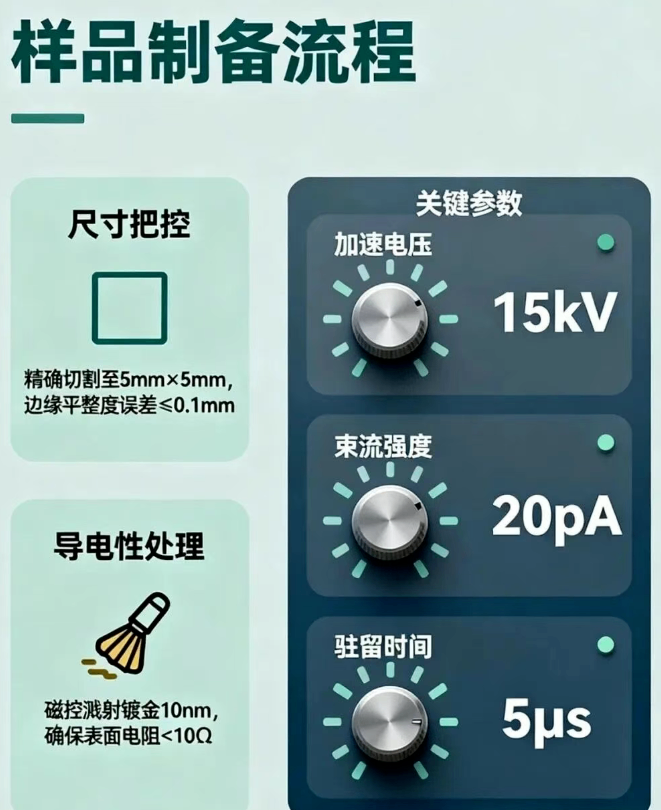

关键参数设置
FIB测试的效果很大程度上取决于各项参数的合理配置。恰当的参数设置能够最大限度地发挥设备性能，获得理想的测试结果。1. 加速电压科学配置半导体截面分析通常选择30kV加速电压，敏感材料需降至5kV以下。2. 束流强度分级使用采用分步策略：10nA束流用于快速开窗，1pA束流进行精细处理。3. 驻留时间精准调控研究表明，驻留时间每增加十倍，材料去除效率可提升八倍。

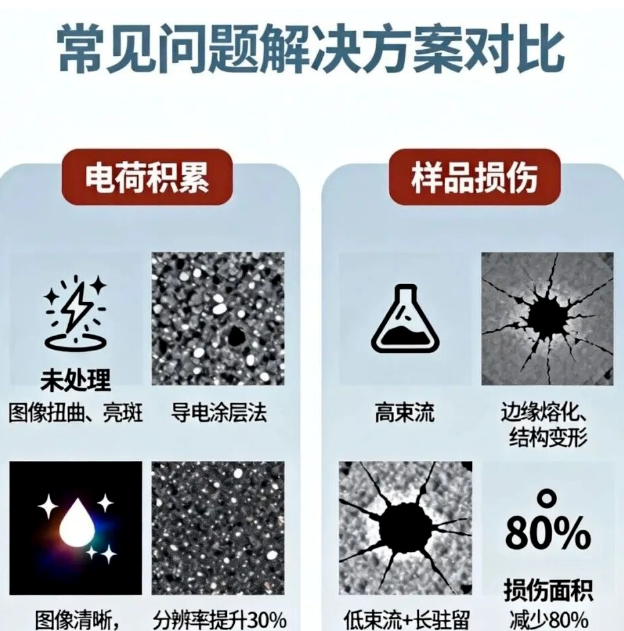

常见问题与解决方案
在FIB测试过程中，操作人员经常会遇到各种技术挑战，这些问题如果处理不当，将直接影响测试结果的可靠性。金鉴实验室在进行试验时，严格遵循相关标准操作，确保每一个测试环节都精准无误地符合标准要求。
1. 电荷积累综合治理
除了常规喷金处理，我们结合使用铂沉积和电子中和技术，能够将电荷干扰降低90%以上。
2. 样品损伤有效控制
采用低温冷却台（-196℃）、氩离子源替代等专业技术手段。金鉴实验室引进的氙等离子体FIB系统，样品损伤比传统设备降低80%。
3. 再沉积效应优化方案
通过优化扫描路径和提高真空度（<1e-5Pa），我们将再沉积率控制在5%以下，显著提升加工质量。
行业应用案例
FIB测试技术在各个领域的实际应用，充分展现了其技术价值和广阔前景。在半导体失效分析领域，FIB技术发挥着不可替代的作用。某7nm逻辑芯片出现随机逻辑错误，通过FIB制备的横截面分析，研究人员发现栅极多晶硅层存在20nm宽的晶界缺陷。基于这一发现，工程师调整了退火工艺参数，使后续生产批次的良率从40%大幅提升至92%。这一成功案例入选了2025年IEEE国际半导体研讨会的最佳实践。在透射电子显微镜（TEM）样品制备方面，FIB技术显示出独特优势。3D NAND闪存的TEM样品要求厚度小于50nm，传统制备方法的成功率不足30%。采用FIB技术后，某实验室的制样成功率提升至95%，并且能够精准定位到单个存储单元进行观察分析，为产品优化提供了重要依据。

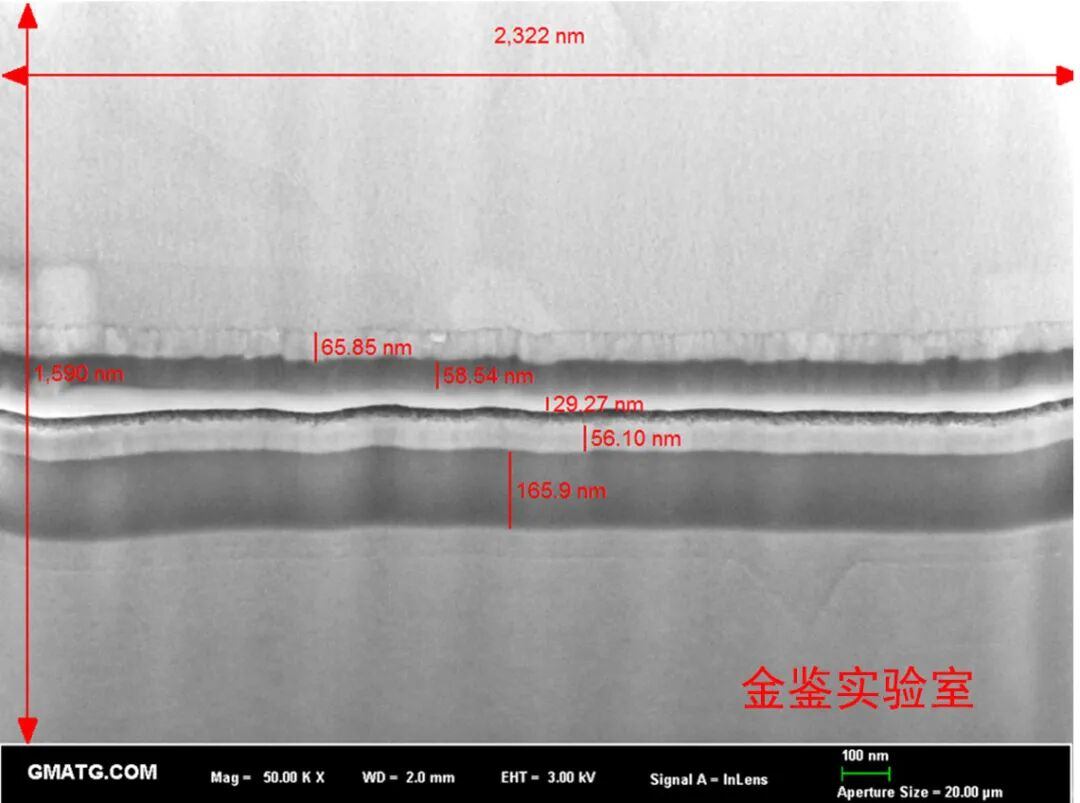

产品工艺异常或调整后通过FIB获取膜层剖面对各膜层检查以及厚度的测量检测工艺稳定性。
测试结果验证
获得FIB测试结果后，进行充分的验证是确保数据可靠性的必要步骤。
1.多方法交叉验证将FIB测试结果与扫描电镜/能谱分析（SEM/EDS）、透射电镜（TEM）和电子背散射衍射（EBSD）等技术获得的数据进行对比分析，可以相互印证测试结果的准确性。例如，在某锂电池正极材料的失效分析中，FIB截面显示存在微裂纹，能谱分析发现裂纹处有锂元素富集现象，透射电镜进一步证实这是晶间断裂导致的失效。
2.标准样品校准使用硅标准样品定期校准系统，可以确保束流稳定性（误差小于2%）和加工深度精度（±5nm）。根据中国计量科学研究院2025年的比对数据显示，未定期校准的FIB系统深度测量误差可能达到15%，这会严重影响测试结果的可靠性。3. 数据重现性严格把控同一区域制备三个平行样品，结果偏差控制在10%以内。
技术发展展望
随着半导体工艺进入3nm及更先进节点，对FIB技术提出了更高要求。当前，FIB技术正朝着更高分辨率、更低损伤的方向不断发展。未来FIB技术的发展将更加注重多功能集成与智能化操作。通过结合人工智能算法，实现测试过程的自动优化；通过集成多种分析功能，提供更全面的材料特性表征。这些创新将进一步提升FIB测试的效率与准确性，为纳米科技的发展提供更强有力的技术支持。
金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为材料分析行业贡献我们的力量。
