机械碰撞防护等级(IK01~IK10) 发布时间:2024-11-05 17:11:07

一、金鉴实验室介绍

金鉴实验室是一家专注于光电半导体芯片和器件失效分析的新业态的科研检测机构,具备国家认可及授权的CMA/CNAS资质,并是工信部认定的“国家中小企业公共服务示范平台”,广东省工信厅认定的“LED失效分析公共服务示范平台”,广州市中级人民法院司法鉴定专业委托机构,被喻为“LED行业福尔摩斯,专破质量大案要案”。


二、什么是机械碰撞防护等级(IK01~IK10

IK是指设备外壳的防冲击防护等级,IK类似于IP防护等级,对于室外电子设备,无论是架空,地埋还是普通室外放置,都需要有相应的IP、IK要求。IK等级是焦耳为单位的摆锤自由落体撞击来决定的,标识电器设备外壳对外界机械碰撞的防护等级(IK代码)。IK代码的特征数字组合为01 到 10,即:IK01,IK02,IK03,IK04,IK05,IK06,IK07,IK08,IK09 和 IK10,与防水防尘等级类似,数字越大代表防护能力越强。金鉴实验室能够为客户提供全面的IK等级测试,确保室外电子设备在各种环境下的可靠性。

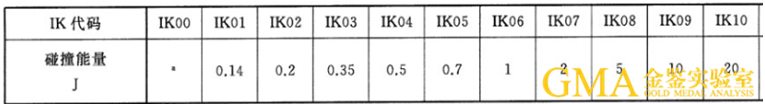

相应IK等级对应的碰撞能量



三、机械碰撞防护等级(IK01~IK10)的测试目的和用途

机械碰撞防护等级(IK01~IK10)的测试目的是确保设备外壳在遭受机械碰撞时能够保护内部设备不受损害,从而保证设备的安全性和可靠性,具体包括:


• 保护内部设备:电器设备外壳需要具备一定的防护能力,以保护内部设备因受到机械碰撞而产生有害影响。

• 防护等级标志:通过机械碰撞防护等级(IK01~IK10)测试,可以确定设备的防护等级,并进行相应的标志。

• 满足标准要求:机械碰撞防护等级(IK01~IK10)测试用于确认外壳是否符合特定的防护等级标准要求,以进行相应的试验。

• 适用范围广泛:机械碰撞防护等级(IK01~IK10)测试适用于多种设备,包括计算机类(如电脑、显示屏、主机等)、电子通信类(如手机、射频器等)、电器类(如家电、灯具等)以及其他如包装箱、运输设备等。

• 推动产品创新:机械碰撞防护等级(IK01~IK10)测试不仅帮助制造商确保产品的安全性和可靠性,还推动了新材料、设计和制造技术的发展和创新。


金鉴实验室的专业测试不仅可以评估产品的安全性能,还能推动产品的创新。通过我们的测试,制造商能够确保产品在实际应用中的安全性和可靠性,满足行业标准要求,从而提升市场竞争力。


机械碰撞防护等级(IK01~IK10)测试的用途主要体现在:

• 安全性能评估:通过评定产品的安全性能及强度等级,确保电器设备在遭受外界冲击时能够保持完好,防止破损和漏电等情况发生。

• 质量控制:机械碰撞防护等级(IK01~IK10)测试是质量控制的一个重要环节,用于检测外壳的强度、韧性和耐磨性等性能。

• 行业标准符合性:特别是在照明行业,机械碰撞防护等级(IK01~IK10)测试用于检验产品外壳防护水平是否达到行业和国家要求,如汽车灯前照灯、路灯等。

• 材料和设计改进:机械碰撞防护等级(IK01~IK10)测试结果可以指导制造商在材料选择和设计上进行改进,以提高产品的抗冲击性能。



四、依据标准

GB/T 2423.55-2023 环境试验 第2部分:试验方法 试验Eh:锤击试验

GB/T 20138-2023 电器设备外壳对外界机械碰撞的防护等级(IK代码)

IEC 62262:2002 Degrees of protection provided by enclosures for electrical equipment against external mechanical impacts(IK code)


金鉴实验室严格依据上述标准进行机械碰撞防护等级(IK01~IK10)测试。我们确保每一项测试都符合国家和国际标准,为客户提供可信赖的检测结果。



五、机械碰撞防护等级(IK01~IK10)测试原理

金鉴实验室具备专业的试验装置,精准测量外壳的抗冲击能力。


测量设备:摆锤和垂直冲击试验装置


测量原理:通过使用摆锤和垂直冲击试验装置对被试外壳施加冲击力,以验证该外壳对机械冲击的防护能力。


试验时,被试外壳按制造厂的使用说明安装在一刚性支撑座上,外壳的每一暴露面承受5次碰撞。碰撞的部位均匀地分布于被试外壳的测试面上。在外壳上同一部位附近所施加的碰撞不超过3次。


试验评定:

按相关的产品标准规定验收被试外壳的评定准则,特别是:

一允许的损伤;

一与设备的持续安全和可靠性相关的评定准则。


缺少上述评定准则时,适用下列验收标准:

一试验后不可有损害其IP代码的任何损伤。




摆锤和垂直冲击试验装置



设备参数:

1.电源:220V/50Hz;

2.摆杆角度:0-90°可调,刻度显示;

3.冲击试验高度:200-1200mm,电动可调,设备高度:2.5m;

4.摆杆长度:1000mm;

5.冲击钢球:d=50±0.05mm;

6.冲击能量:IK01至IK10可选。



金鉴实验室致力于为客户提供最专业、最可靠的机械碰撞防护等级测试服务,帮助客户提升产品质量,确保设备在各种环境下的安全运行。
