透射电子显微镜(TEM)的优势及应用 发布时间：2025-03-25 17:04:36
在现代科学技术的诸多领域中，透射电子显微镜（Transmission Electron Microscope, TEM）以其卓越的性能和广泛的应用，成为了材料科学、生命科学以及纳米科技研究中不可或缺的重要工具。金鉴实验室作为一家提供检测、鉴定、认证和研发服务的第三方检测与分析机构，拥有先进的TEM设备和专业的技术团队，能够为客户提供高质量的样品分析服务。
透射电镜的工作原理与技术优势

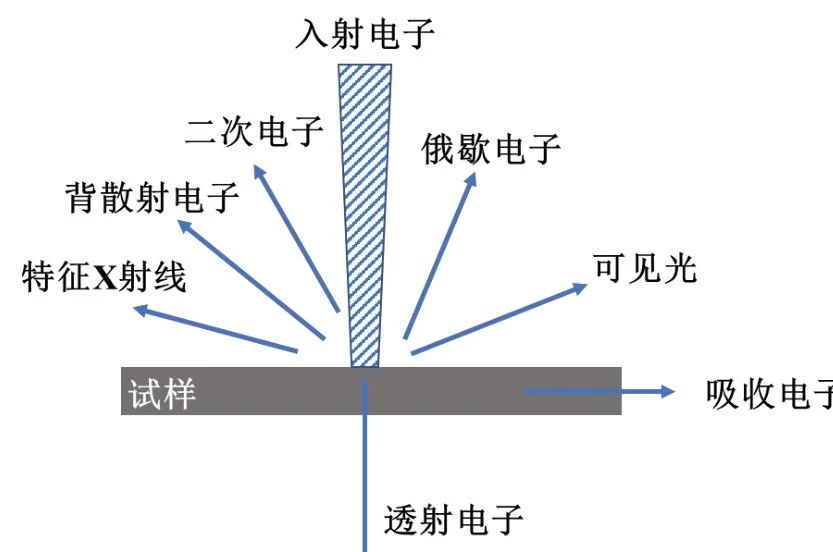

透射电子显微镜的工作原理基于高能电子束的穿透与电磁透镜的成像。它利用高能电子束穿透极薄的样品，通过电磁透镜系统对透射电子进行聚焦和放大，从而形成清晰的图像。这种技术的核心优势在于其极高的分辨率，能够达到0.05纳米，比传统的光学显微镜高出三个数量级。这种超高分辨率使得研究人员能够直接观察到原子的排列、晶体的缺陷以及微观结构的细节特征，为深入研究物质的内在性质提供了强大的支持。
在材料表征方面，透射电镜不仅能够提供高分辨率的形貌信息，还具备多种分析功能。金鉴实验室专家团队将根据客户的具体需求，选择最合适的测试模式，以确保数据的准确性和可靠性。
通过选区电子衍射（Selected Area Electron Diffraction, SAED），研究人员可以精确分析晶体的结构；利用能谱仪（Energy Dispersive Spectroscopy, EDS），还可以对材料的元素成分进行定性和定量分析。这种多功能的表征能力，使得透射电镜在材料科学研究中发挥着核心作用，成为研究人员探索材料微观世界的“超级显微镜”。
透射电镜的应用
金鉴实验室的专业团队精通TEM操作，能够确保样品的最佳制备和成像条件，从而获得清晰的图像和准确的数据，支持科研人员的研究需求。
形貌观察：利用质厚衬度（又称吸收衬度）像，对样品进行形貌观察，能够清晰地呈现出样品的表面形态和内部结构的轮廓，为材料的外观特征研究提供直观依据。
物相分析：借助电子衍射、微区电子衍射、会聚束电子衍射等技术，对样品进行物相分析。通过确定材料的物相、晶系，甚至空间群，深入探究材料的晶体结构和组成，为材料的性能预测和应用开发提供理论基础。
晶体结构确定：利用高分辨电子显微方法，可直接观察到晶体中原子或原子团在特定方向上的结构投影。这一特点使得研究者能够精确地确定晶体结构，为材料的微观结构研究和新材料的设计合成提供关键信息。
结构缺陷观察：借助衍衬像和高分辨电子显微像技术，观察晶体中存在的结构缺陷，如位错、层错、晶界等。通过确定缺陷的种类、估算缺陷密度，研究者可以深入了解材料的力学性能、物理性能与微观结构之间的关系，为材料的性能优化和缺陷控制提供指导。
微区化学成分分析：利用TEM所附加的能量色散X射线谱仪或电子能量损失谱仪，对样品的微区化学成分进行分析。这种分析手段能够在微观尺度上揭示材料的元素分布和化学组成，为材料的腐蚀、氧化、掺杂等研究提供有力支持。金鉴实验室配备了两台先进的TF20场发射透射电子显微镜（TEM），并配备了能谱仪，能够进行无机材料的微结构和微区组成的深入分析。
原位观察动态过程：借助TEM所附加的加热装置、应变装置等，研究者可以原位观察样品在加热、变形、断裂等过程中的微观结构变化。这种实时观察为理解材料的动态行为和失效机制提供了全新的视角，有助于开发高性能、高可靠性的材料。
在纳米材料的研究领域，透射电镜能够精确测量纳米颗粒的尺寸、形貌和晶体结构，通过高分辨成像技术，研究人员可以清晰地观察到纳米材料的晶格常数以及表面原子的排列方式。
在半导体材料的分析中，透射电镜能够帮助研究人员观察器件中的界面结构、缺陷分布以及应力状态。
透射电子显微镜（TEM）作为一种强大的显微技术，为我们深入理解材料的微观世界提供了宝贵的视角。金鉴实验室作为一家专注于光电半导体失效分析的科研检测机构，在TEM测试方面拥有丰富的经验和卓越的技术实力。实验室配备了先进的测试设备和严格的质量控制流程，能够为客户提供高标准的TEM试验服务。
