当LED硫化现象发生后，照明厂首先排查的是灯具的生产、储存、通电老化环境，却忽视了灯具的内置电源。LED电源里面有三四十种原物料，这些物料里面也可能含有硫、氯和溴元素。在密闭、高温的环境中，这些硫、氯和溴元素可能会挥发成气体并腐蚀LED光源。因此LED照明厂在采购电源时须让电源厂商提供LED电源的无硫鉴定报告。

LED电源无硫鉴定报告，由金鉴检测LED品质实验室研发推出，检测内容超过四十页，旨确认LED电源中三四十种原物料成分，是否含有硫、氯和溴元素。该报告对于照明厂而言至关重要，因为LED光源的镀银层极易与含硫、氯、溴的气体反应，分别生成黑色的硫化银、氯化银、溴化银，导致灯珠发黑失效。

在LED电源上可能含硫/氯/溴的物料有：

1.PCB板：市面上生产的线路板均有一定含量的硫元素残留，尽管PCB线路板生产厂家在制程工艺中会清洗板材，消除含硫化学溶剂的残留，但普通的生产工艺较难完全清洗干净。

2.含硫橡胶的电源线以及橡胶类的绝缘包装塑料：硫化橡胶可在-65~250℃温度范围内长期保持弹性，并具有优良的电气性能和化学稳定性，能防水、耐臭氧、耐气候老化，加之用法简单、工艺适用性强，因此广泛应用于电子行业，作为电子元件的涂覆、灌封、包装材料。

3.印刷线路板，外壳，塑胶：PBB、PBDE、TBBP-A、PCB、六溴十二烷、三溴苯酚、短链氯化石蜡等卤素化合物经常作为阻燃剂，应用于印刷线路板，外壳，塑胶等物料。电源发热时，这些材料会挥发出含卤气体 ，含卤气体与酸性含氮水蒸汽结合时，会生成腐蚀性的有害气体，对LED造成腐蚀。另根据许多科学研究显示，卤素系阻燃剂已经成为日常环境中到处扩散的污染物，在燃烧与加热过程中会释放有害物质，威胁到人类身体的健康、环境和下一代子孙。卤素系阻燃剂的使用于LED环保性能相违背。因此金鉴检测建议LED材料供应商尽量选用无卤阻燃剂物料。

4.锡膏助焊剂：助焊剂里的活化剂成分通常含有少数卤素或有机酸成分，它作用能迅速消除被焊金属表面的氧化膜，降低焊料的表面张力，使焊料迅速铺展在被焊金属表面。而卤素通常使用的是溴/氯，能使银变成黑色溴化银/氯化银。

案例一：某照明厂的T8灯管发生严重的硫化现象，委托金鉴查找硫元素的来源。由于靠近内置电源的灯珠发黑程度最严重，故金鉴对该电源做了LED电源排硫鉴定，发现电源上直插电阻硫元素的含量高达17%。该直插电阻与灯珠在密闭的高温环境烘烤后，灯珠出现发黑现象，这再次证明灯珠硫化发黑失效是由内置电源导致。因此金鉴建议客户对电源来料做排硫鉴定，并要求电源厂商提供LED电源无硫鉴定报告。

LED电源检测物料图片

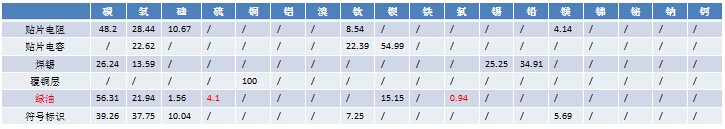

测试样品列表：

案例二：某照明厂的产品出现灯珠发黑现象，委托金鉴查找不良原因。金鉴发现该灯珠不良是由镀银层氯化导致，并且该灯具的电源使用了氯元素含量高达37%的电容套管。因此金鉴建议客户对电源来料做排硫鉴定。

LED电源检测物料图片

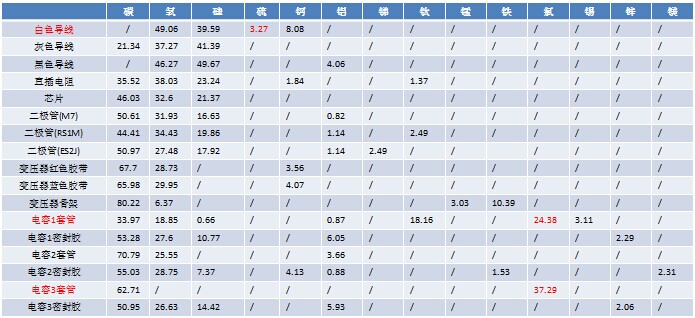

检测数据：
