DPA之电解电容结构图解 发布时间：2016-03-15

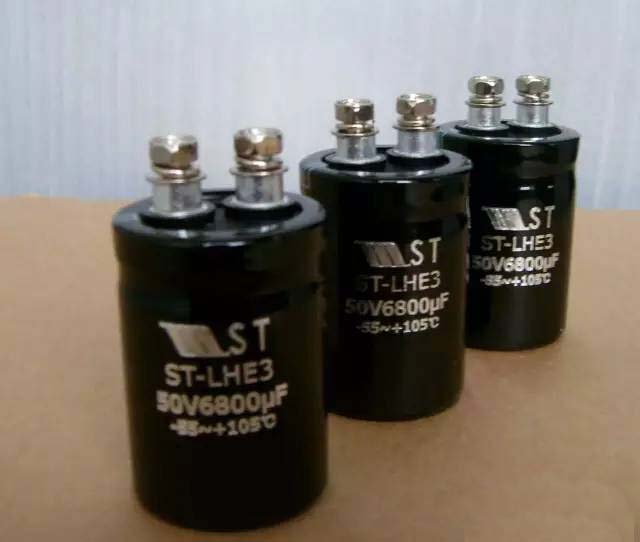

EC电解电容是电容的一种，金属箔为正极(铝或钽)，与正极紧贴金属的氧化膜(氧化铝或五氧化二钽)是电介质，阴极由导电材料、电解质(电解质可以是液体或固体)和其他材料共同组成，因电解质是阴极的主要部分，电解电容因此而得名。同时电解电容正负不可接错。电解电容价格便宜，额定容量可以做到很大，其对温度特性的影响也很大。
电解电容器基本使用材料如下：铝箔、端子线、耳片、电解纸、电解液、胶盖(封口橡皮)、组立盖(电木蓋)、铝壳、胶管(套管)、胶水、胶布;
绕制结构示意图解如下图所示:

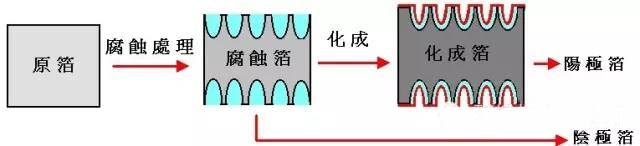

1）.铝箔(Aluminum Foil)主要来源地:日本、意大利、美国、法国、其次现在中国、台湾等地区也有多家铝箔制造厂商,亦有外商投资,铝箔是电解电容器最主要的材料,它分正极箔与负极箔,两大类都是原箔(或称素箔)加工而来，参考如下:

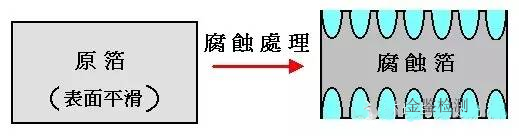

a,腐蚀箔：腐蚀箔是由原箔经腐蚀处理而来，其腐蚀处理的目的是增加原箔的表面积，电容器之电容量是铝箔之表面积成正比。是同一尺寸之铝箔经腐蚀处理使其成为凹凸不平之表面，以增加其表面积，如图所示：
b,负极铝箔：即有极性电解电容用的负极铝箔，原箔经腐蚀处理后的负极箔均可当作负极用，其负箔的纯度较正箔低且正极箔薄;
c,化成处理：化成的目的是在原箔或腐蚀箔的利用化学药品表面，与直流电源起电解作用使附着一层氧化皮膜；
d,正极铝箔：原箔或腐蚀箔经化成处理后，就称为化成箔专给正极使用；
铝电解电容的原理结构剖面示意图如右图所示：形成阳极内侧表面一层氧化铝在电解电容扮演电介质的角色，它具有优越的介电常数e及单项特性；但与电解液接触后，这层氧化膜就具有优良的单项绝缘特性。
EC组件阴极材质性能特性对比表:

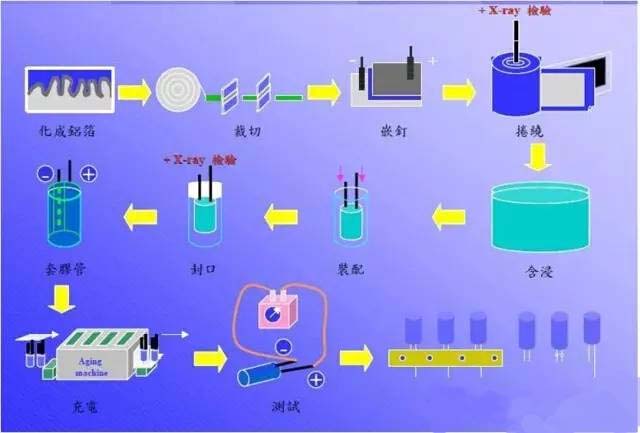

铝电解电容器制造工艺流程图：
