LED VF值偏髙（5V不亮）失效分析 发布时间：2014-01-02

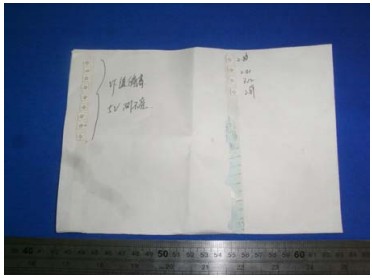

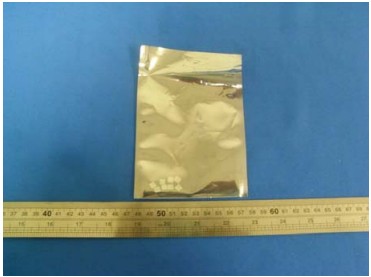

样品要求：良好10pcs；不良品〔VF值偏高）10pcs；

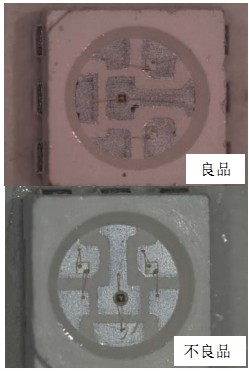

良品 不良品〔VF值偏高5V不亮）

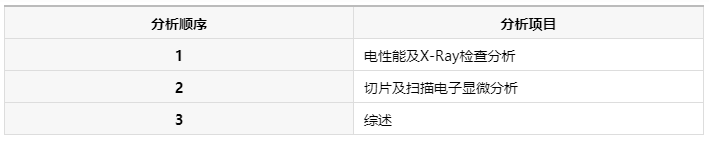

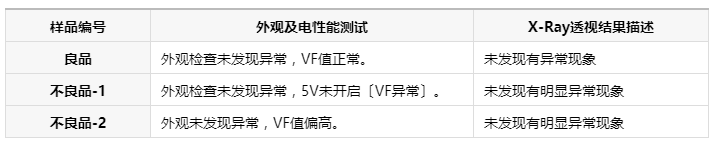

1.电性能及X-Ray检查分析
良品透视图片（X射线透视机） 不良品透视图片（X射线透视机）
2.切片及扫描电子显微分析
2.切片及扫描电子显微分析

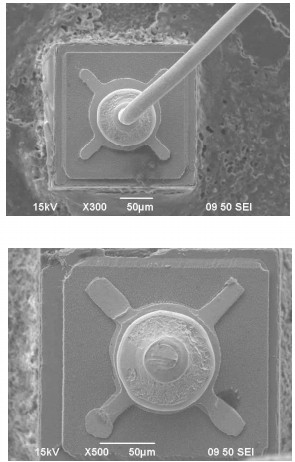

良品切片后体视显微镜照片（80×) （X射线透视机） 良品剖面扫描电镜照片（300×，1500×)
不良品切片后体视显微镜照片（80×) （X射线透视机） 不良品剖面扫描电镜照片（300×)
2.切片及扫描电子显微分析

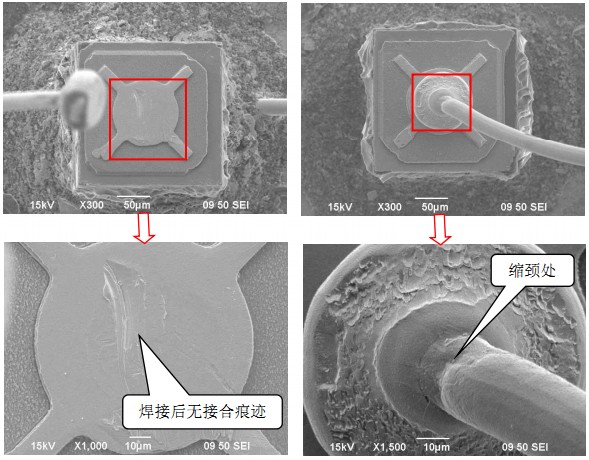

良品表面扫描电镜照片（300×) （X射线透视机） 不良品表面扫描电镜照片（300×，1000×)
下图绑定线为人为破坏

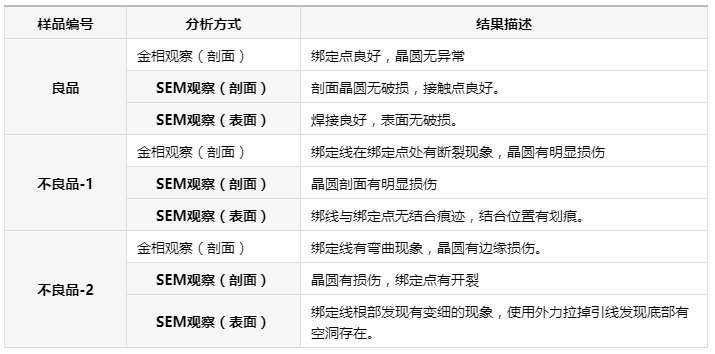

3.分析综述

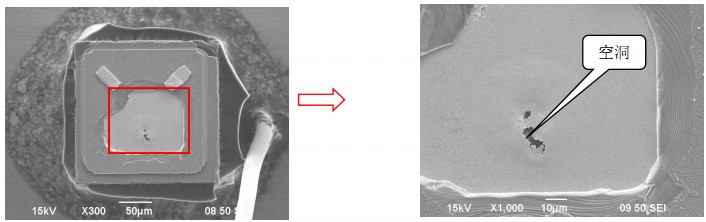

不良品表面扫描电镜照片（300×，1000×)（X射线透视机）
（1）电性能检查确认了失效样品和良好样品，对样品进行X-Ray透视检查未发现绑定线有明显的断裂现象。
（2）对良好样品及不良品进行纵向剖切观察及表面检查，在不良样品内发现有绑定不良，绑定不良会导致接触电阻变大而使VF值偏高。并同时还发现不良品存在晶圆破损、内部空洞等缺陷，而良品中并无此类缺陷，晶圆破损可能是由于在压接时强度过大造成晶圆破损。
