氩离子截面技术与SEM在陶瓷电阻分析中的应用发布时间：2025-07-01 11:51:14

扫描电子显微镜（SEM）是一种强大的微观分析工具，能够提供高分辨率的表面形貌图像。通过SEM测试，可以清晰地观察到陶瓷电阻表面的微观结构和形态特征，从而评估其质量。金鉴实验室作为专注于光电半导体分析测试的公共服务平台，拥有先进的SEM设备，能够为客户提供专业的陶瓷电阻表面分析服务，确保产品质量符合标准。

例如，可以判断陶瓷电阻表面是否存在缺陷、裂纹或污染等问题。这些表面特征对陶瓷电阻的性能有着直接的影响，因此SEM在陶瓷电阻的质量控制和性能优化中发挥着重要作用。

氩离子截面技术及其优势

氩离子截面技术利用氩离子束对材料进行切割或剥离，从而获得材料的截面结构。

该技术具有高度的灵活性和精确性。氩离子束的能量和角度可以根据需要进行调节，使得切割面能够精确地透过特定的区域，从而获取所需的图像信息。这种技术特别适用于对材料内部结构的观察和分析，能够为研究材料的微观结构提供重要的支持。金鉴实验室的氩离子截面技术能够帮助他们深入了解材料的微观结构，进而为材料的改进和优化提供科学依据，如需进行专业的检测，可联系金鉴检测顾问189-2421- 2733。

离子研磨CP截面抛光仪的广泛应用

离子研磨CP截面抛光仪是一种多功能的制样设备，具有广泛的适用性和高效性。它可以处理多种材料，包括金属、陶瓷、半导体、玻璃和聚合物等，几乎涵盖了所有常见的材料类型。金鉴实验室配备了先进的离子研磨CP截面抛光仪，能够高效、精准地处理各种样品，满足从微观到宏观的全面分析需求，确保研究人员能够获得所需的高质量样品，为后续分析打下坚实基础。

此外，离子研磨CP截面抛光仪的制样精度非常高，能够实现亚微米级别的表面平整度和形貌控制。这对于一些对精度要求极高的研究领域，如纳米技术、微电子学和光电子学等，具有重要的意义。同时，该设备的制样效率也很高，能够在短时间内完成大量的样品制备工作，大大提高了研究和生产的效率。

CP与SEM结合在陶瓷电阻形貌观察中的应用

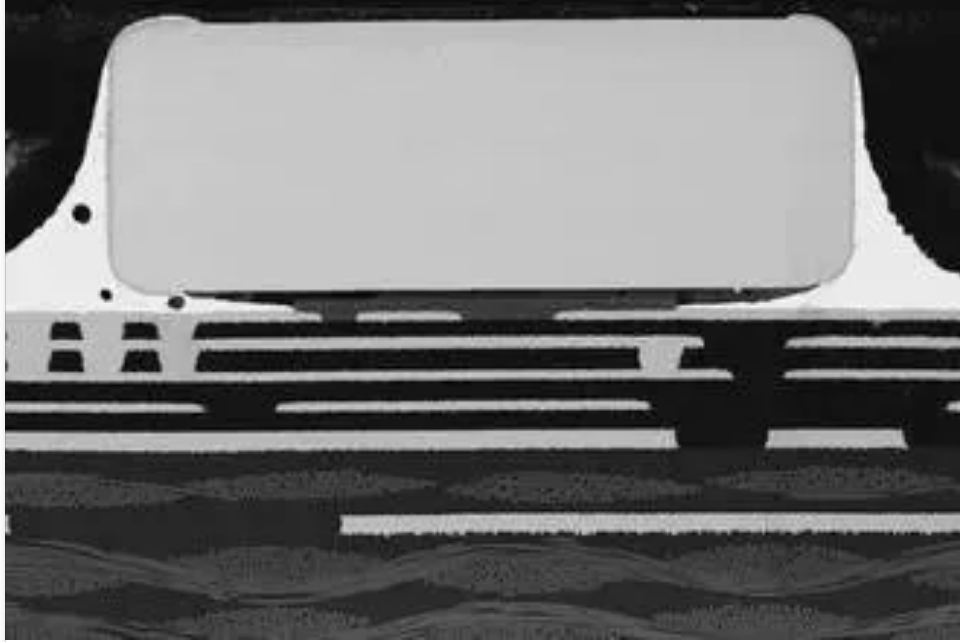

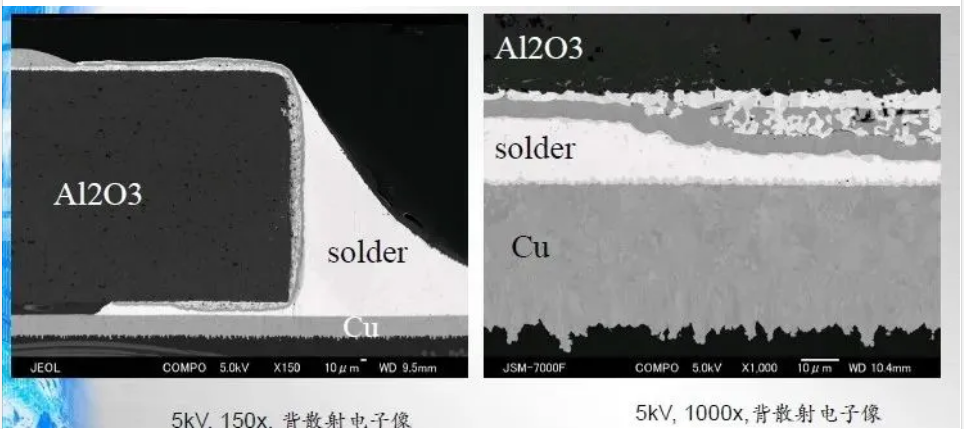

将氩离子抛光技术（CP截面抛光技术）与扫描电子显微镜（SEM）相结合，可以对陶瓷电阻的内部结构进行深入的观察和分析。通过氩离子抛光技术获得平整的抛光截面后，利用SEM对样品内部结构的微观特征进行观察。这种结合方法可以清晰地显示出陶瓷电阻各层的厚度、孔隙分布、颗粒的分布情况、颗粒大小以及循环后的颗粒裂纹和缺陷等。
