在当今的科技时代，元器件的可靠性至关重要。当前，国内外元器件级可靠性质量保证技术涵盖了众多方面，包括元器件补充筛选试验、破坏性物理分析（DPA）、结构分析（CA）、失效分析（FA）以及应用验证等。其中，结构分析作为一种近年来逐渐推广的新型技术，能够从材料和生产工艺等多个层面深入剖析元器件，为确保元器件的可靠性发挥着关键作用。

而聚焦离子束（Focused Ion Beam，简称 FIB）技术作为一种新兴的微分析和微加工技术，在元器件可靠性领域得到了广泛的应用，为提升元器件的可靠性提供了强大的技术支持。金鉴实验室作为专注于电子元器件领域的科研检测机构，能够对元器件进行严格的检测，致力于为客户提供高质量的测试服务，为元器件在各个领域的可靠应用提供坚实的质量保障。

聚焦离子束技术，英文全称为 Focused Ion Beam，简称 FIB。它是一种利用电透镜将离子束聚焦成非常小尺寸的离子束来轰击材料表面，从而实现材料的剥离、沉积、注入、切割和改性等一系列操作的先进技术。FIB 技术堪称微观世界的纳米“雕刻师”，凭借其高度集中的离子束，在纳米尺度上能够施展加工、分析与成像的精湛技艺。金鉴实验室拥有专业的聚焦离子束技术测试设备和技术团队，能够确保FIB测试的准确性和可靠性，如需进行专业的检测，可联系金鉴检测顾问188-1409-6302。

以镓离子源为核心，FIB 技术通过精确调控离子束与样品表面的相互作用，实现纳米级的精细操作。随着纳米科技的飞速发展，纳米尺度制造业也迅速崛起，而纳米加工作为纳米制造业的核心部分，聚焦离子束技术成为了其中的代表性方法。近年来，FIB 技术利用高强度聚焦离子束对材料进行纳米加工，并配合扫描电镜（SEM）等高倍数电子显微镜实时观察，已经成为纳米级分析、制造的主要方法之一。目前，它已广泛应用于半导体集成电路修改、离子注入、切割和故障分析等多个领域。

1.离子源

液态金属离子源是 FIB 系统的核心部件，其中液态镓离子源最为常见。镓金属在加热至熔融状态后，会形成尖锐的发射极。在强电场的作用下，镓原子会逐个或少量地被抽取出离子，进入加速电场区域。数千伏特的加速电压赋予离子足够的动能，使其具备撞击样品、诱发物理效应的能力。这种高能离子束是 FIB 技术实现微观加工的基础。

2.加速与偏转系统

加速后的离子束并不会直接作用于样品，而是要经过一系列电磁透镜的聚焦。这些透镜如同微调工具，能够将离子束细化、集中，使其直径可在几纳米至几百纳米之间灵活变化，从而达到纳米级操作精度。偏转系统则通过调节偏转板上的电压或电流，引导离子束沿预设轨迹扫描样品区域，实现对离子束方向的灵活操控，确保其能精准定位至样品表面的任意位置。这种精准操控能力是 FIB 技术实现复杂微观结构加工的关键所在。

3.样品室与检测系统

样品室负责承载待测试样品，内部维持着极高的真空度，通常在 10⁻⁶ Torr 甚至更高。这种高真空环境可有效避免空气分子对离子束的干扰，确保离子束的品质和稳定性。检测系统则负责收集由离子束与样品交互产生的信号，如二次离子、二次电子等，为后续的分析和研究提供重要数据。

聚焦离子束技术是一种基于离子束加工和分析的先进技术。其核心原理是利用液相金属离子源（LMIS）产生的镓（Gallium，Ga）离子束，在外加电场的作用下，通过聚焦和调节离子束的大小和能量，对样品进行微纳米级的加工和分析。FIB 技术不仅可以实现材料的微分析，还能用于透射电子显微镜（TEM）样品的制备和纳米器件的加工。金鉴实验室在FIB测试方面具有丰富的经验，实验室拥有一支由国家级人才工程入选者和资深技术专家组成的团队，能够针对材料提供具体的解决方案。

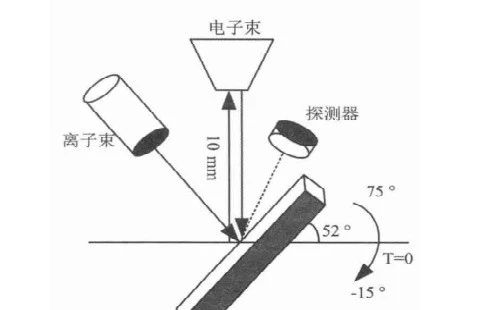

双束 FIB 系统由扫描电子显微镜（SEM）和聚焦离子束两部分组成。与传统的单束 FIB 相比，双束 FIB 增加了扫描电子显微镜功能，能够在加工后及时观察样品，并对失效器件进行原位分析。这种系统能够快速定位缺陷部位，还能进行高效的样品制备，帮助客户减少样品制备时间，并且不会引入新的失效模式，极大地提高了工作效率和分析的准确性。金鉴实验室在进行试验时，严格遵循相关标准操作，确保每一个测试环节都精准无误地符合标准要求。

1.离子束的生成与加速

液态镓离子源在强电场作用下，从发射极尖端逐个抽取镓离子。这些离子进入加速电场区域后，会获得数千伏特的加速电压赋予的高动能，为后续撞击样品、诱发物理效应做好准备。

2.离子束的聚焦与扫描

加速后的离子束经过电磁透镜的聚焦，其直径可以灵活变化，达到纳米级精度。偏转系统通过调节偏转板的电压或电流，引导离子束沿预设轨迹扫描样品区域，实现精准定位与操作。

3.离子束 - 样品交互作用

当聚焦后的离子束照射到样品表面时，会发生一系列复杂的物理和化学交互作用。这些交互作用包括离子束与样品原子的碰撞、能量传递、原子溅射、二次电子和二次离子的产生等。

聚焦离子束技术在元器件可靠性领域已经展现出了巨大的应用潜力和价值。随着技术的不断发展和创新，FIB 技术将在更多领域发挥重要作用。在半导体制造中，FIB 技术可用于芯片的快速原型制作、缺陷修复和纳米尺度的电路修改，提高芯片的性能和可靠性。在材料科学中，FIB 技术可用于制备高质量的透射电子显微镜样品，帮助研究人员深入研究材料的微观结构和性能关系。为了方便大家对材料进行深入的失效分析及研究，金鉴实验室具备Dual Beam FIB-SEM业务，包括透射电镜(TEM)样品制备，材料微观截面截取与观察、样品微观刻蚀与沉积以及材料三维成像及分析等。

此外，FIB 技术还将在纳米电子学、量子技术、能源存储等领域发挥重要作用，为推动科技的进一步发展提供有力支持。

聚焦离子束技术作为一种先进的微分析和微加工技术，在元器件可靠性领域以及其他众多领域都展现出了强大的应用价值和广阔的发展前景。其高度集中的离子束能够在纳米尺度上实现精确的加工、分析与成像，为微观世界的探索和改造提供了有力的工具。随着技术的不断进步和应用的不断拓展，FIB 技术必将在未来的科技发展中发挥更加重要的作用，为人类创造更多的科技成果和应用价值。

金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为聚焦离子束技行业贡献我们的力量。
